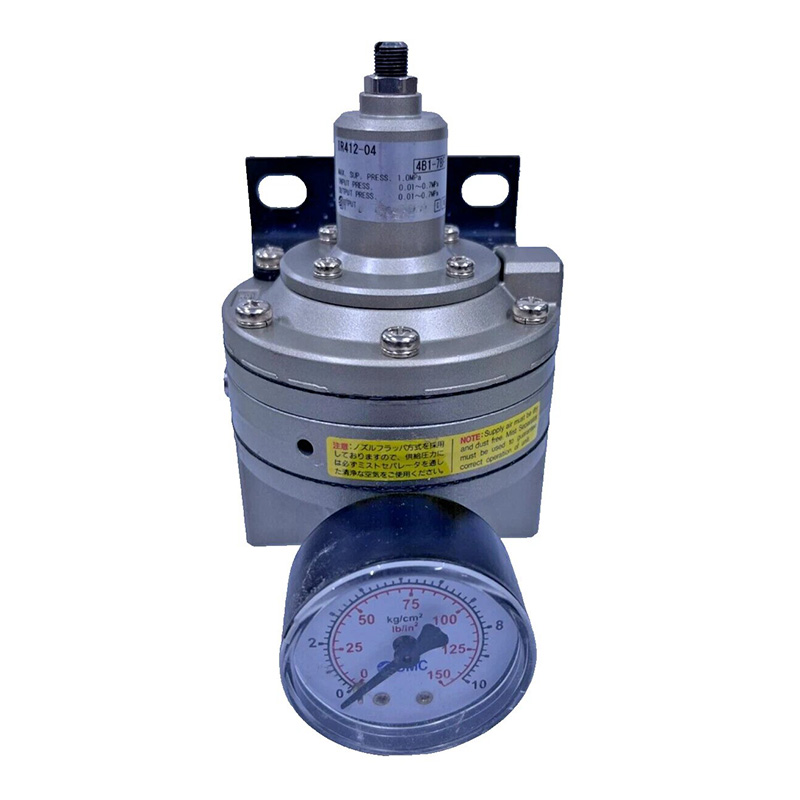

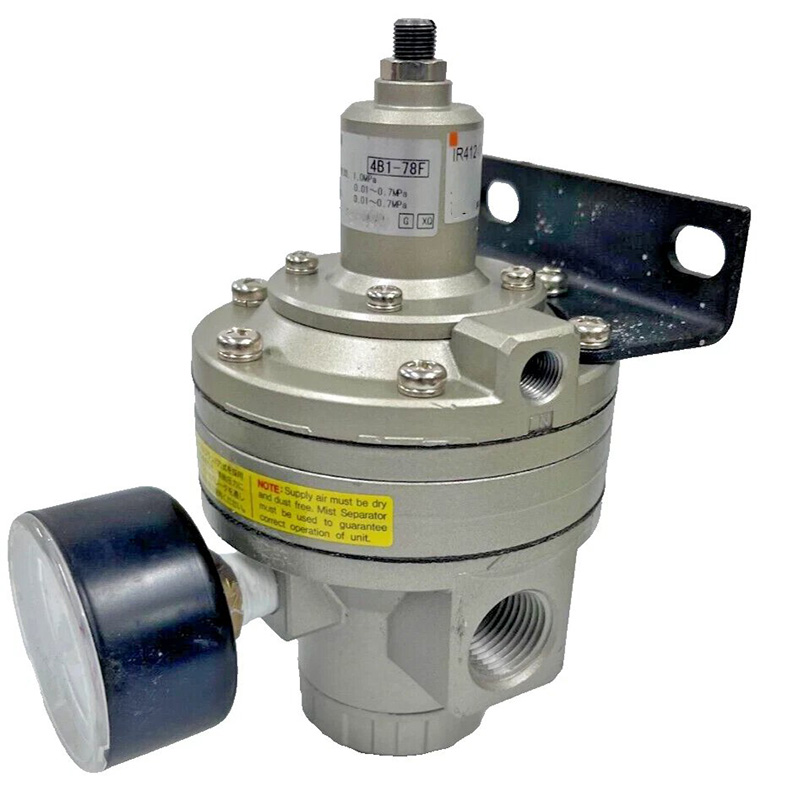

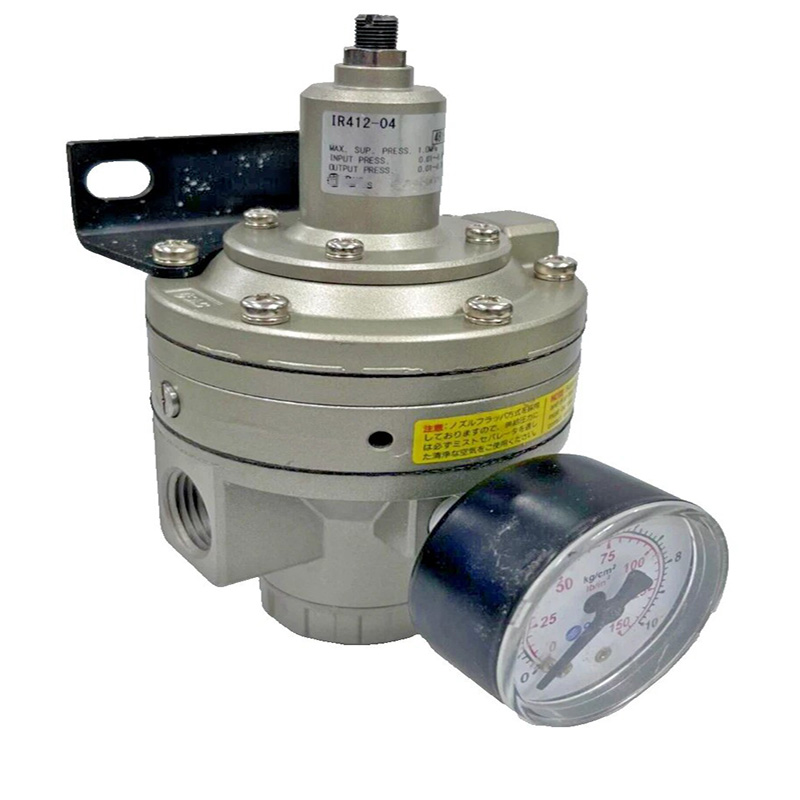

IR412-04-X32 Жоғары дәлдіктегі ұшқышпен басқарылатын реттегіш

Бренд: SOLH by Richge Technology (睿其格科技)

Өнімге шолу

     IR412-04-X32 IR сериялы үлкен ағынды ұшқышпен басқарылатын дәл қысымды тұрақтандырғышқа жатады. Бұл реттегіш ультра тұрақты шығыс қысымы мен шамалы қысымның ауытқуын талап ететін, толық өлшемді және SMC түпнұсқа IR412 сериясымен алмастырылатын өнімділікті талап ететін үлкен сұранысқа ие пневматикалық жұмыс жағдайларына арналған.

1. Негізгі техникалық сипаттамалар

      -- Серия атауы: IR412 жоғары дәлдіктегі тұрақтандыру реттегіші

      -- Толық үлгі: IR412-04-X32

          · 04: Негізгі порт ағыны Rc 1/2"

          · X32: арнайы конфигурация, соның ішінде артқы шығару, жоғары сезімталдық және минималды тұрақты ауа тұтыну

     --Құрылым түрі: ұшқыш басқаратын рельефтің дәлдігі реттегіші

     --Қолданылатын орта: құрғақ және таза сығылған ауа

     --Кірістің максималды жұмыс қысымы: 1,0 МПа

     --Реттелетін қысым диапазоны: 0,01 ~ 0,7 МПа

     --Дәлдікті бақылау

        · Сезімталдық: 0,2% толық шкала

        · Қайталану мүмкіндігі: ±0,5% толық шкала

     --Ағын өнімділігі: максималды ағын сыйымдылығы, IR201 үлгісінен екі есе дерлік ағын

     --Шығыс шығару сыйымдылығы: артық қысымның шығысы кәдімгі дәлдік реттегіштерінен 5 есе жоғары

     --Тұрақты ауа тұтыну: өте төмен, 1 л/мин аз

     --Жұмыс температурасы: -5℃ ~ +60℃

     --Таза салмақ: шамамен. 1,0 кг

     --Орнату опциялары: Панельді орнату немесе кронштейнге орнату; манометрді алдыңғы немесе артқы жағына орнатуға болады

2. Саңылаулар-флаппер ұшқышының жұмыс істеу принципі

     --Қысым орнату кезеңі: Ішкі серіппені қысу және саптама өтуін жабу үшін реттеу тұтқасын бұраңыз; пилоттық ауа шығыс қысымды реттеу үшін негізгі катушканы итереді.

     --Тұрақты реттеу кезеңі: шығыс қысымы алдын ала орнатылған тұрақты қысымды сақтай отырып, серіппе кернеуін теңестіру үшін диафрагмаға әсер етеді.

     --Артық қысымды жою кезеңі: Төменгі ағындағы қысым мақсатты мәннен асқанда, саптаманы ашу үшін диафрагма көтеріледі, пилоттық қысым бірден төмендейді және негізгі клапан жоғары жылдамдықпен артық ауаны шығарады. Негізгі артықшылығы: Біріктірілген пилоттық басқару және рельеф құрылымы ультра жылдам жауап беру жылдамдығын, тұрақты қысымның шығуын және керемет үлкен ағын өнімділігін қамтамасыз етеді.

3. Үлгі кодының толық түсіндірмесі (IR412-04-X32)

     --IR412: Үлкен калибрлі жоғары дәлдіктегі реттегіш базалық сериясы

     --04: Негізгі порт сипаттамасы Rc 1/2"

     --X32: теңшелетін жаңарту нұсқасы

        · Артқы шығару схемасы (стандартты нұсқа алдыңғы сорғышты қабылдайды)

        · Жақсартылған жауап сезімталдығы

        · Төмен тұрақты ауа тұтыну дизайны

4. Өнімнің негізгі артықшылықтары

     --0,2% толық шкала сезімталдығы бар жоғары бақылау дәлдігі, тамаша сәйкес келетін кернеуді басқару, дәл орналастыру және сұйықтықты тарату жабдығы.

     --Үлкен 1/2 дюймдік порт үлкен саңылаулы цилиндрлерді және көп тұтынылатын пневматикалық өндірістік желілерді қолдайтын максималды ағынды қамтамасыз етеді.

     --Шығу қысымының ауытқуын тез жою үшін жоғары көлемді босату арнасы арқылы қысымды лезде түзету.

     --Ұзақ мерзімді пайдалану шығындарын азайту үшін 1 л/мин төмен тұрақты ауа шығыны бар энергияны үнемдейтін дизайн.

     --Икемді орнату схемасы; манометр мен бекіту кронштейнін қажетінше алдыңғы немесе артқы жағына жинауға болады.

     --X32 бейімделген артқы сорғыш жұмыс ортасын таза ұстау үшін шаң мен майдың ластануын болдырмайды.

5. Типтік қолданба сценарийлері

     Дәл желім шығару және өнеркәсіптік жабындарды өндіру желілері Баспаға, литий батареяларына және тоқыма өнеркәсібіне арналған пленка, сым және тоқыма кернеуін бақылау машиналары Жоғары жылдамдықты цилиндрлерді орналастыру жабдықтары, гидравликалық пневматикалық пресстер және тасымалдауды автоматтандыру Зертханалық өлшеу құралдары және ұзақ мерзімді қысымды ұстап тұру схемалары Жартылай өткізгіштер, электронды жинау платформалары.

Үлгінің өнімділігін салыстыру: IR412 VS IR201 VS ARJ310

Бір сөйлемнен тұратын түйіндеме

     IR412-04-X32 - жоғары ағынды дәлдікпен тарату, кернеуді реттеу және позициялауды автоматтандыру жүйелеріне арналған жоғарғы қысымды басқару шешімі ретінде қызмет ететін, X32 реттелетін артқы шығару және өте төмен ауа тұтынуы бар SMC-үйлесімді үлкен калибрлі пилоттық дәлдік реттегіш.
