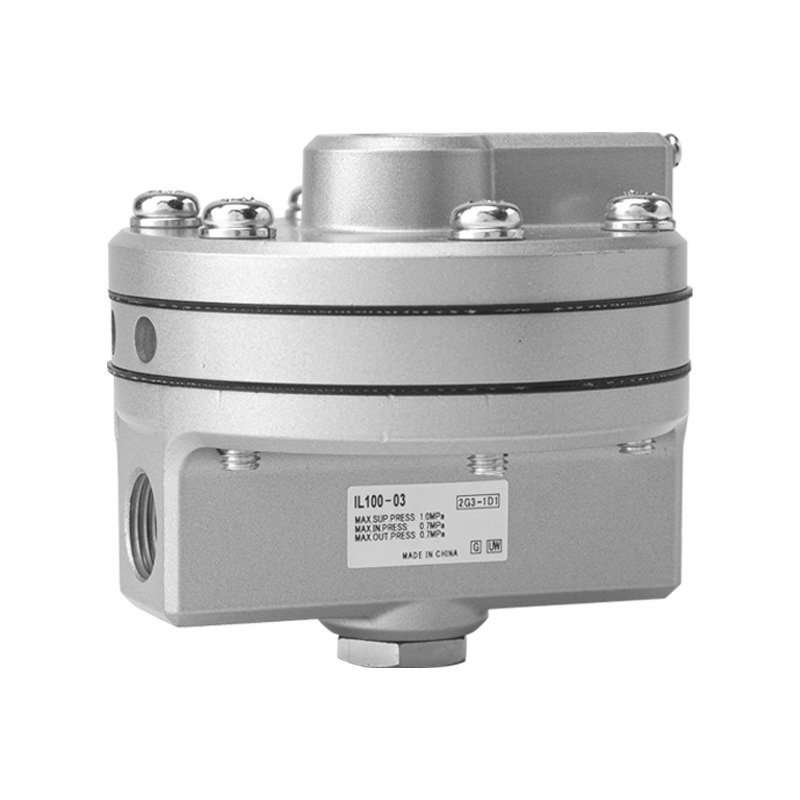

IL100 сериясы 1:1 дәлдік күшейткіш релесі (пневматикалық күшейткіш)

Бренд: SOLH by Richge Technology

Өнімді орналастыру

     IL100 сериясы - 1:1 дәлдіктегі күшейткіш релесі, сонымен қатар пневматикалық сигнал күшейткіші немесе дыбыс деңгейін күшейткіш ретінде белгілі SMC түпнұсқа үлгілерімен толығымен ауыстырылады. Оның негізгі функциясы төмен ағынды басқару сигналдарын бірдей қысымды жоғары ағынды ауа шығысына түрлендіру болып табылады. Ол керемет дәлдікпен, өте үлкен ағын сыйымдылығымен және өте жылдам жауап беру жылдамдығымен ерекшеленетін құбырлардың ұзақ жүруінен және үлкен көлемді пневматикалық жетектерден туындаған баяу жауап беру мәселелерін тиімді шешеді.

 Негізгі функция және жұмыс принципі

  1. Негізгі анықтама

       1:1 қысымды дәл бақылайтын пневматикалық сигнал және дыбыс күшейткіші (шығыс қысымы кіріс сигналының қысымына сәйкес келеді).

  2. Операция логикасы

     --SIG (сигнал порты): Позиционерлерден немесе қысым реттегіштерден төмен ағынды басқару қысымының шығысын алады

     --SUP (жабдықтау порты): негізгі сығылған ауамен жабдықтауға қосыңыз, максималды қысым 1,0 МПа

     --OUT (Шығыс порты): Үлкен жетектерді басқару үшін бірдей қысымда жоғары ағынды ауаны береді.

     --EXH (шығару порты): бақылау сигналының қысымы төмендеген кезде қалдық ауаны жылдам шығарады.

 3. Негізгі мән

     Шығу ағынын күшейтіп, жетек қозғалысын күрт жылдамдата отырып, дәл сигнал қысымын сақтаңыз.

Негізгі негізгі мүмкіндіктер

   1. Өте жоғары ағын және жылдам жауап

     -- Максималды ағын сыйымдылығы: 0,7 МПа жеткізу қысымында 6000 л/мин (ANR)

     -- Ағын коэффициенті Cv = 1,1

     --Ұзақ қашықтыққа арналған құбырлар, үлкен тесік цилиндрлері және үлкен диафрагмалық жетектер үшін өте қолайлы

   2. Жоғары дәлдіктегі 1:1 қысымды бақылау

     --±1% толық масштабтағы сызықтық қате

     --Гистерезис ≤ 1% толық шкала

     --Нөлдік қысымның төмендеуімен және ұзақ мерзімді дрейфсіз қысымның дәл қайталануы

   3. Бірнеше порт ағынының опциялары

     --Порт өлшемдері: 02 (Rc1/4), 03 (Rc3/8)

     --Стандартты жіп: Rc; қосымша NPT (N жұрнағы), G параллель жіп (F жұрнағы)

     --Төрт бөлінген порт: SIG сигналы, SUP беруі, OUT шығысы, EXH шығысы

   4. Кең температура және арнайы теңшелетін нұсқалар

     --Стандартты үлгі: -5 ~ +60℃

     --Төмен температура L нұсқасы: -30 ~ +60℃

     --Жоғары температура T нұсқасы: -5 ~ +100℃

     --Мыссыз S нұсқасы: жартылай өткізгіш өндірісімен және тазалығы жоғары инертті газбен үйлесімді

   5. Төзімді ықшам құрылым

     --Негізгі корпус: коррозияға қарсы күміс жабыны бар алюминий қорытпасы

     --Таза салмағы: 0,56 кг

     --Орнатудың екі әдісі: Тікелей бұрандалы орнату; қосымша металл бекіту кронштейні (B жұрнағы)

Толық техникалық сипаттамалар кестесі

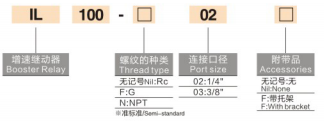

Үлгі кодының түсіндірмесі (IL100-□-□-□-□)

   Мысал: IL100-02-N-L-B

     --IL100: Негізгі серия коды

     --02/03: порт өлшемі (1/4"/3/8")

     --Жіп жұрнағы: N=NPT жіп; жұрнағы жоқ=Rc; F=G жіп

     --Арнайы нұсқа жұрнағы: L=төмен температура; T=жоғары температура; S=мыссыз

     --B: бекіту кронштейнімен жабдықталған (жұрнақсыз = кронштейнсіз)

   Жалпы стандартты модельдер

     --IL100-02: Rc1/4 порты, стандартты температура, кронштейн жоқ

     --IL100-03-B: Rc3/8 порты, стандартты температура, бекіту кронштейнімен

     --IL100-N03-L: NPT 3/8 жіп, төмен температураға төзімді нұсқа

Әдеттегі қолданба сценарийлері

     --Процессті басқару клапандары: іске қосу жылдамдығын арттыру үшін позициялауыштармен жұптастырылған пневматикалық реттегіш клапандар және диафрагмалық жетектер

     --Ұзақ қашықтыққа арналған аспаптық ауа құбырлары: таратқыштар мен жетектер арасындағы ұзын құбырлардан туындаған баяу әрекетті жою

     --Үлкен көлемді пневматикалық цилиндрлер: ауыр жүк көтергіш, қысқыш және үлкен инсультті механикалық жетектер

     --Дәлдігі жоғары позициялау ілмектер: дәл қысымды бақылауды және жылдам әрекетті қажет ететін пневматикалық жүйелер

     --Жартылай өткізгішті және жоғары таза газ жабдығы: таза технологиялық орта үшін мыссыз S нұсқасы

Бір сөйлемнен тұратын түйіндеме

     SOLH IL100 ауыспалы күшейткіш релесі 1:1 дәл қысымды бақылауды, максималды 6000 л/мин жоғары ағынды және ±1% жоғары сызықтылықты ультра жылдам жауап береді, ұзақ құбырлар мен үлкен көлемді пневматикалық жүйелерде баяу іске қосу кідірісін жою үшін арнайы әзірленген.
