CRA1 сериялы тірек және пиниондық айналмалы цилиндр | Орташа және ауыр жүк көтергіштігі жоғары айналмалы цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

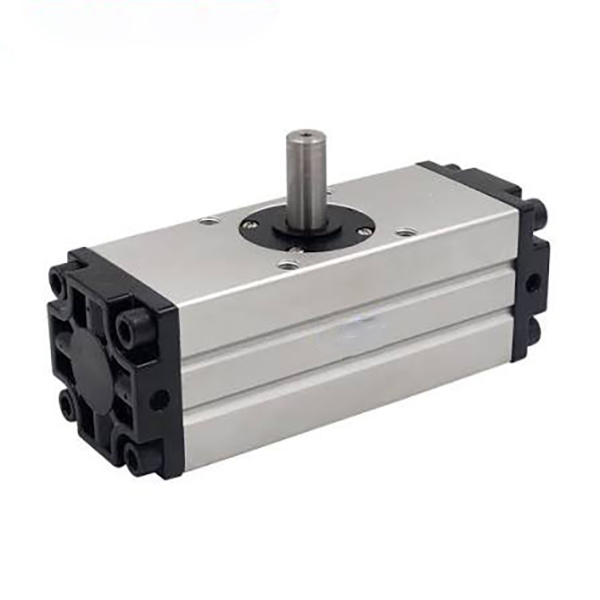

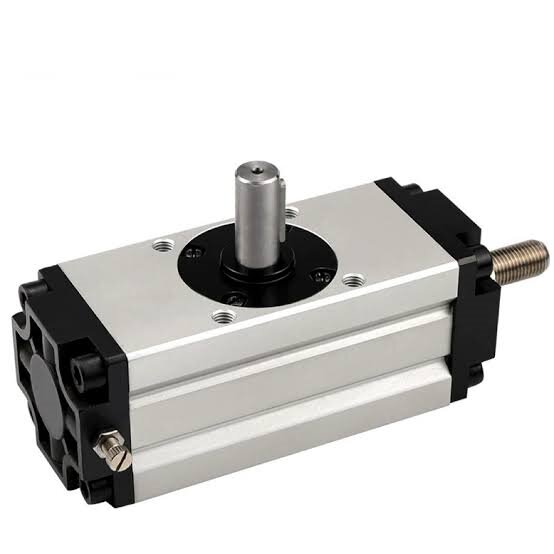

     SOLH CRA1 сериясы - жоғары айналу моменті тербелмелі қозғалысқа арналған кәсіби орта және ауыр салмақты тірек пен пиньонды айналмалы цилиндр. Қос поршеньді тірек-пиньонды беріліс қорабы, қосымша реттелетін ауа жастығы, бірнеше монтаждау стильдері және әртүрлі шығыс білігінің түрлері бар бұл цилиндр φ30-дан φ100-ге дейінгі тесік өлшемдерін қамтиды. Ол 10–50 кг ауыр жүктеме сценарийлеріне тамаша бейімделеді, соның ішінде дайындаманы айналдыру, өнеркәсіптік клапанды басқару және ауыр станцияны индекстеу, ауыр автоматтандырылған өндірістік желілер үшін негізгі жоғары қаттылықтағы айналмалы шешім ретінде қызмет етеді.

  1.1 Қаттылығы жоғары тірек және тіс жетегі

     Қос поршеньді синхронды тірек-тісті беріліс қорабының құрылымын қабылдай отырып, цилиндр қуатты айналу моменті мен ерекше құрылымдық қаттылықты қамтамасыз етеді. Жалпы кері соққы ≤1° шегінде бақыланады, ал φ30 саңылау нұсқасы нөлдік кері соққыға жетеді. Ол өте жоғары қайталанатын позициялау дәлдігін және ауыр жүктеме жағдайында тұрақты айналмалы қозғалысты қамтамасыз етеді.

  1.2 Өте жоғары момент шығысы

     Оңтайландырылған трансмиссия құрылымы саладағы жетекші момент өнімділігін жүзеге асырады. Максималды φ100 саңылау үлгісі 0,5МПа ауа қысымында 108Н·м момент шығарады, бұл дайындаманың ауыр айналуы, үлкен клапанның қозғалысы және ауыр жүкті жабдықты индекстеу үшін жоғары момент талаптарын толығымен қанағаттандырады.

  1.3 Қосымша реттелетін ауа жастығы

     Z-типі қос ұшты реттелетін ауа буферінің құрылымымен жабдықталған, ол жоғары жиілікті іске қосу-тоқтату жұмысы кезінде инерциялық әсерді тиімді сіңіреді, механикалық діріл мен жұмыс шуды азайтады және жалпы жұмыс тұрақтылығы мен қызмет ету мерзімін жақсарта отырып, жабдық пен дайындамаларды қорғайды.

  1.4 Әр түрлі орнату және білік опциялары

     • Монтаждау стильдері: Негізгі (B), Аяқ (L), Фланец (F) қосымша, әртүрлі жабдық құрылымдары мен кеңістік орналасуларына арналған икемді орнатуды қолдайтын.

     • Білік түрлері: Бір білік (S), Қос білік (W), Кілтті білік (Y) бар, әртүрлі жүктемені қосу әдістерімен және сырғанау моментін беру талаптарымен үйлесімді.

  1.5 Шағын және берік құрылым

     Жаңартылған оңтайландырылған құрылым дәстүрлі ескі үлгілермен салыстырғанда дене енін 14%-ға азайтып, орнату орнын айтарлықтай үнемдейді. D-M9 сериялы магниттік қосқыштарды икемді орнату үшін екі жақты сенсорлық ойықтармен жасалған. Қатты анодталған цилиндр корпусы және жоғары тозуға төзімді тығыздағыш компоненттері ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

  1.6 Майсыз және ұзақ қызмет ету мерзімі

     Стандартты майсыз жұмыс конструкциясы таза цехтарға және қосымша майлауды жөндеусіз жалпы өндірістік жұмыс жағдайларына бейімделеді. Жоғары сапалы тозуға төзімді тығыздағыштар мен коррозияға қарсы цилиндр корпусы жиі циклдік жұмыс үшін үздіксіз жұмыс істеу мерзімін едәуір ұзартады.

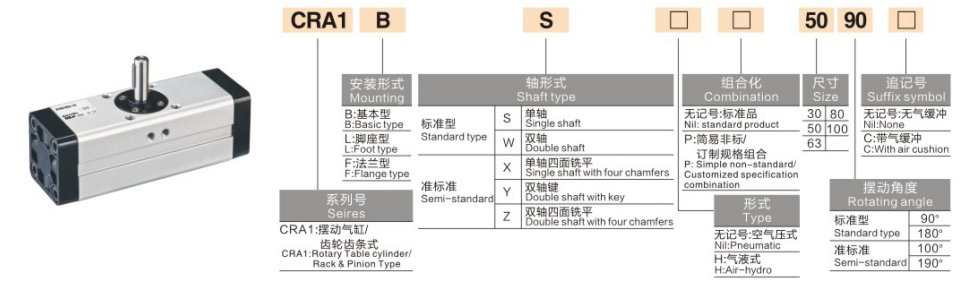

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1. Типтік үлгі мысалдары: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Стандартты тапсырыс үлгілері

     • Стандартты буферлік емес үлгі: CRA1BS50-90 (φ50 тесігі, 90° бұрылысы, бір білік, негізгі түрі, магниттік сақинасы жоқ)

     • Ауыр жүкті буфер үлгісі: CDRA1BL80-180Z (φ80 саңылау, 180° бұрылу, қос білік, аяқты орнату, магниттік сақина және қос ауа жастығы)

3. Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

  3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: Екі әрекетті тірек пен тіс жетегі

     • Жұмыс сұйықтығы: Қысылған ауа (майсыз жұмыс)

     • Қоршаған орта температурасы: 0℃~60℃ (мұзсыз орта)

     • Жұмыс қысымының диапазоны: 0,1~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

     • Кері реакция: ≤1° (φ30 саңылау нөлдік кері соққыға жетеді)

     • Айналмалы бұрышқа төзімділік: 0~+4°

     • Буфер режимі: Буферлік емес / Екі жақты реттелетін ауа жастығы (Z түрі)

     • Магниттік қосқыш: D-M9 сериясымен үйлесімді, қос жақты ойықпен монтаждау

  3.2 Негізгі өнімділік параметрлерінің кестесі (@0,5МПа)

4. Негізгі конфигурация және таңдау нұсқаулары

  4.1 Саңылау өлшемін таңдау (момент пен жүктеме негізінде)

     • φ30: 3,5Н·м шығыс моменті, шағын клапандарды ауыстыру және станцияны миниатюралық индекстеу сияқты шағын орташа жүктеме (≤10кг) қолданбаларына жарамды.

     • φ50: 9,3Н·м шығыс моменті, жеңіл-орташа жүктеме (10–20 кг) дайындаманың 90° аударылуы және бағытты орналасуы үшін өте қолайлы.

     • φ63: 17,0Н·м айналу моменті, орташа жүктемедегі (20–30 кг) ауыр станцияны басқару және құрамдастарды айналдыру тапсырмаларына тамаша сәйкес келеді.

     • φ80: 32,0Н·м шығыс моменті, орташа ауыр жүк (30–40кг) үлкен құрал-саймандар мен арматураның айналмалы орналасуына жарамды.

     • φ100: 108Н·м өте жоғары айналу моменті, ауыр жүктеме (40–50 кг) механикалық айналу және үлкен өнеркәсіптік клапан жетек сценарийлеріне арналған.

  4.2 Бұрылыс бұрышын таңдау

     • 90° Стандартты бұрыш: Дайындамаларды тиеу/түсіру және станцияны ортогональды ауыстыруда кеңінен қолданылатын, тік бұрышты бұру және тік рульге арналған.

     • 180° Стандартты бұрыш: Екі жақты станцияны орналастыруды және кері айналдыру операциясын жүзеге асыра отырып, дайындаманың жартылай айналымына және толық аударылуына қолайлы.

     • 100° / 190° Арнайы бұрыш: Арнайы жабдыққа арналған стандартты емес бұрыштар және жекелендірілген станция қозғалысы талаптары.

  4.3 Буфер және функционалды конфигурацияны таңдау

     • Z Ауа жастығы: Соңғы әсерді тиімді жою, позициялау дәлдігін тұрақтандыру және жұмыс шуды азайту үшін жоғары жиілікті және ауыр жұмыс жағдайлары үшін міндетті.

     • CDRA1 магниттік сақина нұсқасы: D-M9 сериялы қосқышты орнатуға арналған кірістірілген магниттік сақина, нақты уақыттағы позиция сигналының кері байланысын және PLC байланысын автоматтандырылған басқаруды қолдайды.

     • Білік түрін сәйкестендіру: Жалпы әмбебап қолданбаларға арналған жалғыз білік (S); екі жақты синхронды жүргізуге арналған қос білікті (Вт); кронштейнді білік (Y) жоғары бұрау моменті және сырғанауға қарсы қосылым талаптары үшін.

5. Типтік қолданба сценарийлері

     • Ауыр дайындаманы айналдыру: Станоктар мен автоматтандырылған конвейерлік желілерде 10–50 кг дайындамаларды сенімді 90°/180° бұру және орналастыру, жоғары қаттылықпен және дәл қайталанатын қозғалыс үшін төмен ілінісу.

     • Өнеркәсіптік клапандарды басқару: Көбелек клапандар мен шар клапандары сияқты үлкен диаметрлі құбыр клапандарын автоматты түрде ашу және жабу және қашықтан басқару үшін қолданылады, тұрақты жоғары айналу моменті қозғаушы күшін қамтамасыз етеді.

     • Ауыр жүкті автоматтандырылған индекстеу: 90°/180° дәлдікпен индекстеу және құрастыру және анықтау станцияларында ауыр айналмалы үстелдер мен құрал-саймандық құрылғыларды тұрақты орналастыру үшін қолданылады.

     • Ауыр роботты буындар: Ауыр робот қосылыстары мен соңғы эффектілер үшін айналмалы жетек ретінде қызмет етеді, жоғары қаттылық пен жоғары жүктемедегі дәл бұрылыс талаптарына жауап береді.

     • Логистика және орау жабдығы: Ұзақ мерзімді жоғары жиілікті ауыр жүктеме циклдік жұмыс жағдайларына бейімделе отырып, ауыр материал қорапшасы мен паллет рульіне, қабаттасуға және орналастыруға өте ыңғайлы.

6. 3-қадамды жылдам таңдау нұсқаулығы

     1. Бекіту: Қауіпсіздік коэффициенті ≥2 болатын дайындаманың салмағы мен айналу радиусы негізінде нақты моментті есептеңіз. ≤10кг үшін φ30, 10–20кг үшін φ50, 20–30кг үшін φ63, 30–40кг үшін φ80, 40–50кг үшін φ100 таңдаңыз.

     2. Бұрышты растау: Оң бұрышты руль/айнау үшін 90°, жарты циклді кері айналдыру үшін 180° және реттелетін қозғалыс талаптары үшін 100°/190° арнайы бұрыштарды таңдаңыз.

     3. Функцияны растау: Z ауа жастықшасын жоғары жиілікті ауыр жүкпен жұмыс істеу үшін жабдықтаңыз; сигналдың кері байланысын басқару үшін CDRA1 магниттік нұсқасын таңдаңыз; жоғары бұрау моменті сырғанауға қарсы қосылым үшін Y кілтті білікті қабылдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH CRA1 сериялы тірек-пиньонды айналмалы цилиндр 10–50 кг салмағы орташа және ауыр салмақты өндірістік төңкеру, индекстеу және клапан жүргізу қолданбалары үшін жоғары қаттылық, тұрақты және ұзаққа созылатын дәл айналмалы шешімдерді қамтамасыз ете отырып, өте жоғары айналу моментін, ультра төмен кері соққыны және қосымша ауа буферінің өнімділігін қамтамасыз етеді.
