ASV сериялы жылдам шығатын дроссель клапаны

ASV сериялы жылдам шығатын дроссель клапаны | 4-і 1-де жоғары жылдамдықты пневматикалық жылдамдықты реттеу клапаны, дыбыс өшіргіші және бір рет түрту арқылы фитингтері бар

Бренд: SOLH by Richge Technology | SMC ASV түпнұсқа сериясы үшін толық үйлесімді ауыстыру

1. Өнімге шолу

     SOLH ASV сериясы a4-і 1 біріктірілген жоғары жылдамдықты пневматикалық басқару клапаны ол жылдам шығару функциясын, газды дроссельді реттеуді, кіріктірілген дыбысты өшіргішті және бір рет түрту арқылы фитингті біріктіреді. Кәдімгі бір функциялы жылдамдықты реттеу клапандарынан айырмашылығы, ASV сериясы цилиндрді жылдам ұзартуға және реттелетін дыбыссыз тартуға мүмкіндік беретін қос тиімді ағын аймағын ұсынады. Ол жоғары жылдамдықты цилиндр әрекеті мен тұрақты жылдамдықты реттеу арасындағы қайшылықты тамаша шешеді, жоғары жиілікті, жоғары жылдамдықты және төмен шулы пневматикалық автоматтандыру сценарийлері үшін негізгі таңдаулы клапан ретінде қызмет етеді, түпнұсқа SMC ASV сериясымен толығымен ауыстырылады.

2. Негізгі жұмыс принципі және функциялары

     • Қабылдау соққысы (IN → OUT / Цилиндр кеңейтімі): Ішкі тексеру клапаны нөлдік кедергімен толығымен ашылады, бұл үлкен ағынды тікелей ауа қабылдауды жүзеге асырады. Ол цилиндрді ұзарту жылдамдығын айтарлықтай жақсартады және жоғары жылдамдықты жылдам әрекет ету талаптарына жауап береді.

     • Шығару соққысы (OUT → EXH / Цилиндрді тарту): Кері клапан автоматты түрде жабылады. Шығарылатын ауа жылдамдықты қадамсыз реттеу үшін дәл ине клапанының дроссельі арқылы өтеді, ал кіріктірілген дыбыс өшіргіш пайдаланылған шуды жояды. Ол реттелетін кері тарту жылдамдығына және дыбыссыз жұмыс істеуге қол жеткізеді.

     • Жоғары ағындық өнімділік: тиімді секциялық ағын ауданы шамаменКәдімгі AS сериялы жылдамдықты реттеу клапандарынан 2 есе, жоғары жылдамдықтағы цилиндр қозғалысы және жоғары жиіліктегі циклдік жұмыс үшін қуатты ағынды қолдауды қамтамасыз етеді.

3. Модельді кодтау ережелері және параметрді анықтау

  Типтік үлгі мысалы: ASV310F-01-06A

     • ASV: Тығыздағыш және бір рет түрту фитингі бар 4-і 1-де жылдам шығатын дроссель клапанының сериялық коды

     • Өлшем коды (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 порт сипаттамаларына сәйкес

     • F: Түтіктерді жылдам орнату үшін бір рет түрту арқылы жылдам қосқышпен жабдықталған

     • Тақырып коды (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Түтіктің сыртқы диаметрінің коды: φ4/φ6/φ8/φ10/φ12 пневматикалық түтіктерге бейімделеді

     • Суффикс анықтамасы: A=басу-құлып тұтқасы;S=жіпті алдын ала қапталған тығыздағыш;N=электрсіз никельмен қаптау

4. Екі құрылымдық түрі және қолдану сипаттамалары

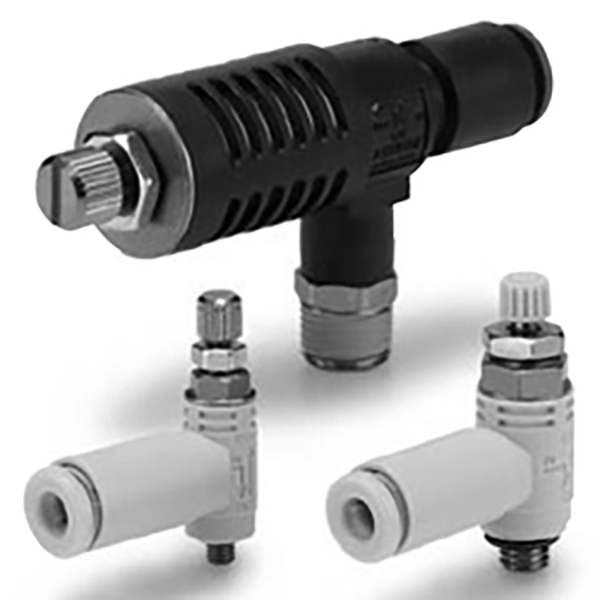

 4.1 Шынтақ түрі (ASV120F / ASV220F)

     • 90° шынтақ рульдік құрылымы, AS сериялы шынтақ жылдамдығын реттейтін клапанмен бірдей сыртқы түрі, жинақы және кеңістікті үнемдейді.

     • Интерфейстің асимметриялық дизайны: бір жағы M3/M5 жіп порты, екінші жағы бір рет түртуге арналған жылдам порт.

     • Миниатюралық және шағын цилиндрлер мен тар кеңістіктегі жабдықтың орналасу сценарийлері үшін өте қолайлы.

  4.2 Т-тәрізді түзу (ASV310F / 410F / 510F)

     • Үш портты түзу құрылым: IN жіпті ауа кірісі, OUT жылдам қондырылатын ауа шығысы, EXH кірістірілген дыбыссыз шығару порты.

     • Үлкен тиімді ағын ауданы және төмен ағын кедергісі, цилиндрдің жұмыс жылдамдығын барынша арттырады.

     • Стандартты, орташа және үлкен ұңғылы жоғары жылдамдықты цилиндрлер үшін қолайлы құрылым.

5. Толық сериялы стандартты сипаттамалар кестесі

6. Негізгі техникалық параметрлер және материал конфигурациясы

7. Таңдау айырмашылығы: ASV және қарапайым AS сериялы жылдамдықты басқару клапаны

8. Кәсіби орнату және пайдалану нұсқаулары

     • Бағытты орнату: Клапан корпусындағы көрсеткі белгісіне сәйкес қатаң түрде орнатыңыз. Connect theIN порты электромагниттік клапанға жәнеOUT порты кері орнатуды болдырмау үшін цилиндрге бұраңыз.

     • Жылдам түтік қосылымы: Пневматикалық түтікті тегіс етіп кесіңіз де, қатты және ауа өткізбейтін қосылымды растайтын «сырт еткен» дыбысы естілгенше оны бір түрту фитингіне толығымен салыңыз.

     • Дірілден қорғайтын құлыптау операциясы: Шығару ағыны мен цилиндр жылдамдығын реттеу үшін руль дөңгелегін бұрыңыз.Құлыптау үшін қол дөңгелегін басыңыз және жабдықтың дірілінен туындаған жылдамдықтың ауытқуын болдырмау;құлыпты ашу үшін қол дөңгелегін тартыңыз екінші реттік реттеу үшін.

Бір сөйлемнен тұратын түйіндеме

     SOLH ASV сериясы - жылдам шығаруды, шығатын газды дроссельді, дыбыссыз шуды азайтуды және бір рет түрту арқылы фитингті біріктіретін кәсіби 4-і 1-де жоғары жылдамдықты пневматикалық басқару клапаны. Қосарланған ағын аймағы, дірілге қарсы құрылымы және отқа төзімді материалы бар ол пневматикалық цилиндрлердің жоғары жылдамдықты, жоғары жиілікті және дыбыссыз жұмыс талаптарына тамаша жауап береді, бұл қарапайым AS сериялы жылдамдықты реттейтін клапандар үшін оңтайлы жаңарту ауыстыру болып табылады.
