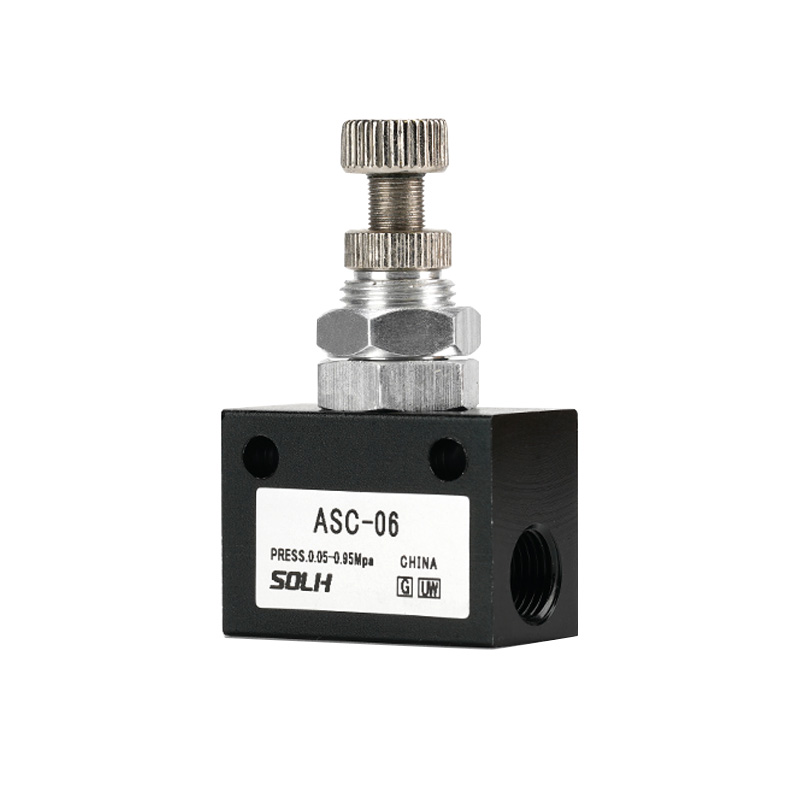

ASC сериялы бір жақты дроссельдік клапан | Алюминий қорытпасынан жасалған желілік пневматикалық жылдамдықты басқару клапаны

Бренд: SOLH by Richge Technology | Әмбебап AirTAC стандартты пневматикалық ағынды басқару клапаны

1. Өнімге шолу

     SOLH ASC сериясы aүнемді алюминий қорытпасы бір жақты дроссельдік клапан Қытай пневматикалық нарығында кеңінен қолданылады. Ол AS сериялары сияқты негізгі пневматикалық функцияларды ұсынады, бірақ толығымен алюминийден жасалған шаршы корпусы бар неғұрлым берік бұрандалы желілік орнату құрылымын қабылдайды. Цилиндрдің стандартты жылдамдығын реттеуге арналған, ол ауаны алға қарай еркін қабылдауды және шығаруды дәл реттеуді жүзеге асырады. Ықшам құрылымымен, тұрақты реттеуімен және әмбебап жіп сипаттамаларымен бұл жалпы автоматтандырылған пневматикалық тізбектер үшін жылдамдықты басқарудың негізгі үнемді шешімі болып табылады.

2. Негізгі жұмыс функциясы (шығуды тежеу ​​принципі)

     ASC клапаны стандартқа сәйкес келедішығаруды реттеу логикасы, пневматикалық цилиндр жылдамдығын реттеудің ең сенімді әдісі:

     • Алға ауа қабылдау (цилиндр ұзарту): Кірістірілген тексеру клапаны толығымен ашылып, нөлдік шығынмен кедергісіз дерлік тікелей ауа ағынын қамтамасыз етеді, цилиндрдің жылдам және тегіс әрекетін қамтамасыз етеді.

     • Кері сору (цилиндірді тарту): Кері клапан автоматты түрде жабылады. Шығарылатын ауа цилиндрді қайтару жылдамдығын дәл бақылауды жүзеге асыра отырып, реттелетін дроссельге арналған дәл инелі клапан арқылы өтеді.

      •Негізгі қолданба: Екі әрекетті цилиндрлердің ұзарту немесе тарту жылдамдығын дәл реттеңіз; Шығарылатын жағындағы дроссель өнеркәсіптік сценарийлерде ең жиі қолданылатын және тұрақты пневматикалық жылдамдықты реттеу әдісі болып табылады.

3. Үлгі кодтау ережелері және ағынның спецификациясы

     Кодтау пішімі: ASC[Өлшем сериясы]-[Жіп калибрі]+[Жіп жұрнағы]

  3.1 Өлшем және калибр анықтамасы

     • 100 сериясы: 06 = G1/8 (PT1/8)

     • 200 сериясы: 08 = G1/4 (PT1/4) | Ең әмбебап негізгі модель

     • 300 сериясы: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Жіп түрі жұрнағы

     • Бос: Стандартты PT конустық жіп (әдепкі)

     • G: Британдық стандартты G параллель жіп

     • T: NPT американдық стандартты конустық жіп

4. Толық серияның стандартты сипаттамалары және ағын параметрлері

5. Негізгі техникалық параметрлер

6. Құрылымдық мүмкіндіктер және орнату нұсқаулары

     • Кіріктірілген алюминий қорытпасынан жасалған шаршы корпус: Құрылымдық беріктігі жоғары, деформациялануы оңай емес ықшам және жеңіл құрылым. Түтіктерді қосу үшін бөлек құбыр фитингтерін қажет ететін, күшті үйлесімділік пен жоғары беріктікке ие, кірістірілген итергіш қосылыстарсыз толық бұрандалы ішкі дизайнды қабылдайды.

     • Ағын бағытын анықтауды тазалау: Кері орнату қателерін болдырмау және дұрыс жылдамдықты реттеу логикасын қамтамасыз ету үшін клапан корпусында белгіленген ағынның стандартты көрсеткісі цилиндр жағын (шығаруды реттеу бағыты) көрсетеді.

     • Құлыпталатын дірілге қарсы реттеу: Жоғарғы реттеу тұтқасымен және бекіткіш гайкамен жабдықталған. Жылдамдық параметрін орнатқаннан кейін, ұзақ мерзімді тұрақты жұмысты сақтай отырып, жабдықтың дірілінен туындаған параметрлердің ауытқуын болдырмау үшін гайканы құлыптауға болады.

     • Көп бағытты орнату: Сайттағы әртүрлі күрделі құбырларды орналастыру орталарына бейімделе отырып, ешқандай бағытты шектеусіз ерікті бұрышты орнатуды қолдайды.

     • Сезімтал және нақты реттеу: Дәл ине клапанының өзегі жылдамдықты біркелкі қадамсыз реттеуді қамтамасыз етеді, цилиндр дірілі мен тұрақсыз жылдамдық мәселелерін тиімді шешеді.

7. Негізгі таңдау айырмашылығы: ASC және AS сериялары

8. Кәсіби таңдау бойынша нұсқаулық

     • Микроцилиндр және шағын ағын тізбегі: таңдаңызASC100-06 (G1/8), φ12–φ20 шағын ұңғылы цилиндрлер мен дәл микропневматикалық басқару үшін жарамды.

     • Стандартты кәдімгі цилиндрлер (ең әмбебап): таңдаңызASC200-08 (G1/4), сәйкес келетін φ12–φ40 кәдімгі цилиндрлер, көптеген автоматтандырылған өндірістік желілерге, орау және қысқыш жабдықтарға қолданылады.

     • Үлкен тесігі бар цилиндр және жоғары ағынға сұраныс: таңдаңызASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 және одан жоғары үлкен ұңғылы цилиндрлер мен жоғары жылдамдықты ауыр жүкті пневматикалық жүйелер үшін.

Бір сөйлемнен тұратын түйіндеме

     SOLH ASC сериясы әмбебап алюминий қорытпасынан жасалған бұрандалы бір жақты шығатын дроссель клапаны болып табылады, оның еркін қабылдау және шығару жылдамдығын дәл реттеуі, құлыпталатын дірілге қарсы құрылымы және үнемді өнімділігі бар. Бұл AirTAC отандық пневматикалық жүйелерімен кең үйлесімді стандартты пневматикалық цилиндрдің кері қозғалысы үшін таңдаулы үнемді жылдамдықты реттеу клапаны.
