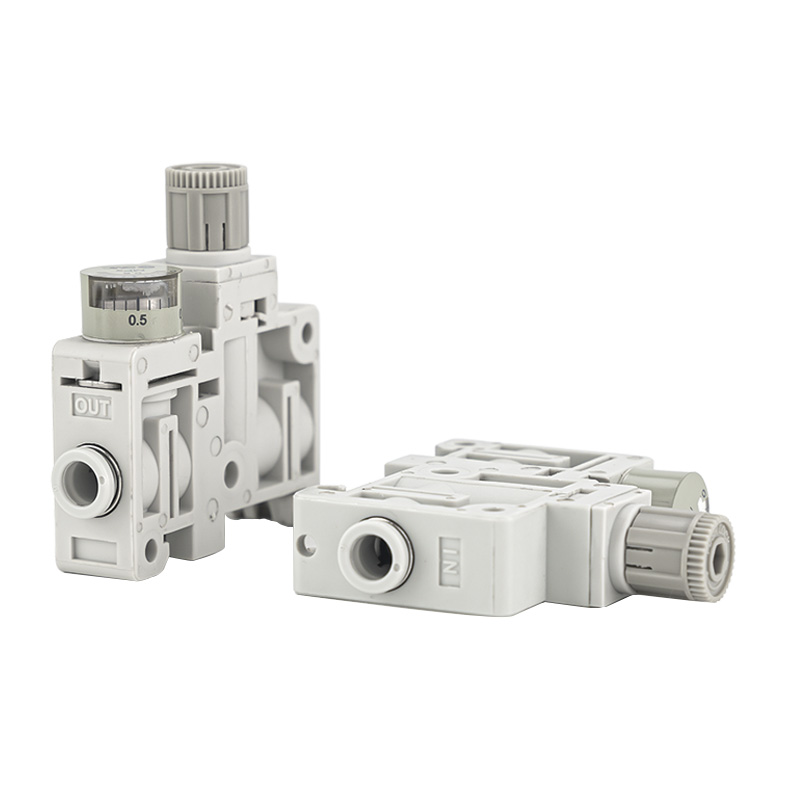

ARM5 сериялы ультра ықшам қысым реттегіші (ARM5S)

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     ARM5 жалғыз реттегіш моделі ARM5S - кіріктірілген стандартты кері ағын функциясы бар 14 мм ультра тар тікелей әсер ететін поршеньді қысым реттегіші. Оның шағын өлшемдері, қосымша жалғыз тәуелсіз орнату немесе коллекторлы жинақтау, біріктірілген бір рет түрту арқылы кірістірілген қосқыштар және жоғары дәлдіктегі қысымды реттеу бар. Бұл шағын реттегіш кеңістікті шектеудің қатаң талаптары бар миниатюралық пневматикалық тізбектерге бейімделген.

Құрылым және жұмыс принципі

     · Тікелей әсер ететін поршеньдік конструкция; стандартты рельефті нұсқасы, рельефті емес нұсқасы қосымша

     · Стандартты кері ағын дизайны шығыс портынан кіріс портына кері ағынға мүмкіндік береді

     · φ4, φ6, 5/32 дюймдік және 1/4 дюймдік құбырлар үшін түзу және шынтақ түрлерінде қол жетімді кіріктірілген итергіш фитингтер

     · Екі орнату шешімі: тікелей панельді орнату және DIN рельсті орнату

     · Салмағы небәрі 33 грамм болатын өте жеңіл дене

Негізгі негізгі мүмкіндіктер

     1. 14 мм ультра ықшам тар корпус. Корпустың ені небәрі 14 мм, көлемі әдеттегі AR20 стандартты реттегіштерінің 1/7 бөлігіне дейін азаяды. Ол ендірілген машиналарға, басқару панельдеріне және ықшам шағын айлабұйымдарға біркелкі сәйкес келеді.

     2. Жоғары дәлдікпен реттелетін қысым Реттелетін қысым диапазоны 0,05–0,7 МПа құрайды. Стандартты рельефті үлгі тұрақты шығу үшін артық қысымды автоматты түрде босатады; қосымша рельефсіз модель жоғары қысымды ұстап тұру өнімділігін қамтамасыз етеді.

     3. Кірістірілген стандартты кері ағын функциясы Шығу қысымы кіріс қысымынан асып кетсе, ішкі арна автоматты түрде ашылады. Жалпы ауа тізбегінің орналасуын жеңілдету үшін оны электромагниттік клапандардың төменгі ағынына тікелей орнатуға болады.

     4. Икемді қосқыштар және бірнеше орнату жолдары Тікелей және шынтақ фитингтер кіріс және шығыс порттары үшін ауыстырылады. Реттегіш 0,8 МПа бағаланған қосымша бүйірлік манометрмен тікелей бекітуді және DIN рельсті қабаттасуды қолдайды.

     5. Коррозияға төзімді және ұзақ қызмет ету мерзімі Біріктірілген шайыр мен алюминий қорытпасынан жасалған корпус коррозияға төзімді. Қолданылатын қоршаған орта температурасы -5℃ мен +60℃ аралығында. Майлаусыз жұмыс тұрақты ұзақ мерзімді велосипед өнімділігін қамтамасыз етеді.

Техникалық сипаттамалар кестесі

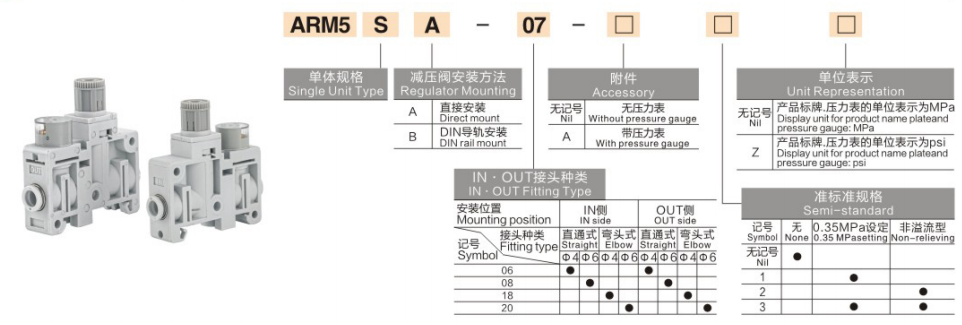

Үлгі кодының түсіндірмесі

Мысал: ARM5SA-07-A

     · ARM5S: Бірыңғай тәуелсіз реттеуші орган

     · A: DIN рельсті бекіту; B: Тікелей панельді орнату

     · 07: Орнату конфигурациясы (φ6 түтік үшін тікелей IN + OUT түзу)

     · A: Бүйірлік манометрмен жабдықталған; бос = калибрсіз

Әдеттегі қолданба сценарийлері

     3C электроникасына, медициналық құрылғыларға және шағын роботтарға арналған миниатюралық автоматика жабдығы және дәлдік айлабұйымдары Орнату кеңістігі өте шектеулі жабдықтың орналасулары Микро ағынның дәлдігін бақылау: ауа үрлеу, вакуумды сору, сұйықтықты бөлу және позициялауды іске қосу Көп тізбекті коллекторлы жинақтау жүйелері, 10-ға дейін қосылған станцияларды қолдайтын қайта ағынды клапандарды сериялы орнату.

Бір сөйлемнен тұратын түйіндеме

     ARM5S шағын қысым реттегішінде 14 мм ультра тар поршеньдік құрылым, стандартты кері ағын конструкциясы, кіріктірілген фитингтер, бір/коллекторлы монтаж және тек 33 г жеңіл корпусы бар, бұл микро дәлдіктегі пневматикалық қысымды бақылау үшін таңдаулы шешім ретінде қызмет етеді. Richge Technology Meta Сипаттама: Стандартты кері ағыны бар Richge ARM5S миниатюралық пневматикалық реттегіш, DIN рельстік коллекторлы қондырғы, шағын дәлдіктегі автоматтандыру схемаларына арналған жеңіл 33 г дизайны.
