AP100 сериялы ықшам қысымды түсіру клапаны

Бренд:SOLH by Richge Technology (睿其格科技)

Өнімді орналастыру

     AP100 сериясы - миниатюралық пневматикалық тізбектерге арналған тікелей әсер ететін серіппелі ықшам рельефті клапан. Ол қысым алдын ала орнатылған мәннен асқан кезде жүйе қысымын тұрақтандыру үшін артық ауаны автоматты түрде шығарады. Шағын өлшемді және оңай қысымды баптау мүмкіндігі бар, ол ықшам пневматикалық жабдық үшін артық қысымнан қорғау және жоғарғы шекті қысымды басқару компоненті ретінде қызмет етеді.

Құрылым және жұмыс принципі

     --Құрылымы: Пилоттық басқарусыз тікелей әсер ететін серіппелі қайтару рельефінің дизайны

     --Жұмыс логикасы Жабық күй: жүйе қысымы белгіленген мәннен төмен Ашық күй: Жүйе қысымы белгіленген мәнге жетеді немесе асады, ауа қоршаған ортаға шығады Қалпына келтіру күйі: қысым алдын ала белгіленген шекті мәннен төмен түскенде клапан қайта жабылады.

     --Реттеу тұтқасынан, серіппеден және катушкадан тұратын қарапайым механикалық жинақ

     --Ескерту: JIS стандартты қауіпсіздік клапаны ретінде сертификатталмаған, тек қысымды реттеу және тізбектің артық қысымын бақылау үшін

Негізгі негізгі мүмкіндіктер

1. Өте ықшам жеңіл біртұтас блок

     Жалпы өлшемі 69 × 40 мм, таза салмағы небәрі 0,12 кг. Бір корпусты тәуелсіз дизайн тікелей орнатуды қолдайды, тар және кірістірілген жабдық орналасуларына өте қолайлы.

2. Құралсыз құлыпталатын реттеу тұтқасы

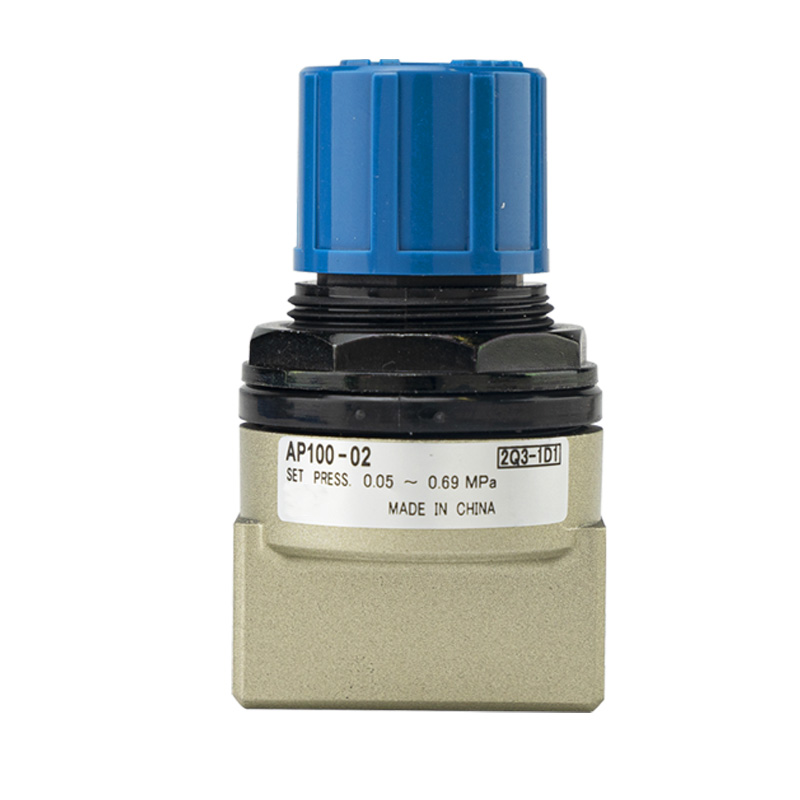

     Үстіңгі көк тұтқа қосымша құралдарсыз қысымды тікелей орнатуды жүзеге асырады. Құлыптау құрылымы тұрақты ұзақ мерзімді жұмыс үшін діріл немесе дұрыс жұмыс істемеу салдарынан туындаған қысымның күтпеген ауысуын болдырмайды.

3. Қос реттелетін қысым диапазоны және жоғары рельефті ағын

     Стандартты үлгінің реттелетін диапазоны: 0,05–0,69 МПа Төмен қысымды X201 нұсқасы: 0,02–0,2 МПа Максималды рұқсат етілген жұмыс қысымы 1,0 МПа жетеді; үлкен ішкі ағын арнасы қысымды жылдам босатуды қамтамасыз етеді.

4. Әртараптандырылған жіп опциялары және икемді орнату

     Қолжетімді порт өлшемдері: 1/8"(01), 1/4"(02) Реттелетін жіп стандарттары: Rc, NPT, G жіп Орнатудың екі жолы: тікелей бұрандалы орнату немесе кронштейнді бекіту Таза IN/OUT белгісі ауа ағынының бір бағытты орнатылуын қамтамасыз етеді.

5. Коррозияға төзімді және тұрақты ұзақ қызмет ету мерзімі

     -5℃-ден +60℃-ге дейін кең температураға төзімділікпен құйылған алюминий қорытпасынан жасалған клапанның корпусы. Құрғақ сығылған ауаға арналған, майлаусыз жұмыс техникалық қызмет көрсету құнын төмендетеді.

Техникалық сипаттамалар кестесі

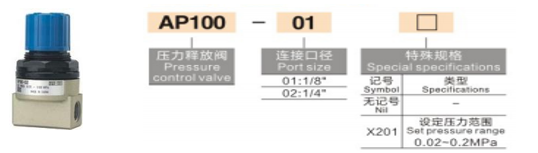

Модельдік код анықтамасы

Мысал: AP100-02-B-N

     --AP100: Өнім базасының сериясы

     --01 / 02: Сәйкес порт өлшемі

     --B: Бекіту кронштейнімен жабдықталған; бос = жақшасыз

     --N: NPT жіп; бос = стандартты Rc жіп; F = G жіп

     --X201 жұрнағы: Төмен қысымды реттеу нұсқасы

Әдеттегі қолданба сценарийлері

     Цилиндр буфері және соңғы жағдайдағы соққыны сіңіру Төменгі қысым реттегіштері үшін артық қысымды қорғау 3C, электронды және медициналық өнеркәсіптерге арналған жинақы айлабұйымдар мен шағын автоматтандыру жабдықтары Жалпы пневматикалық ауа тізбектері үшін жоғарғы қысымды шектеу. Тұрақты қысымның жоғарғы шегін қажет ететін зертханалық сынақ және тәжірибелік құбырлар.

Бір сөйлемнен тұратын түйіндеме

     AP100 тәуелсіз ықшам рельефті клапан құлыпталатын тұтқаны реттеуді, реттелетін 0,05–0,69МПа диапазонды және миниатюралық пневматикалық жүйелердің жоғарғы қысым шегін басқару үшін оңтайлы шешім болып табылатын тікелей орнату құрылымын біріктіреді.
