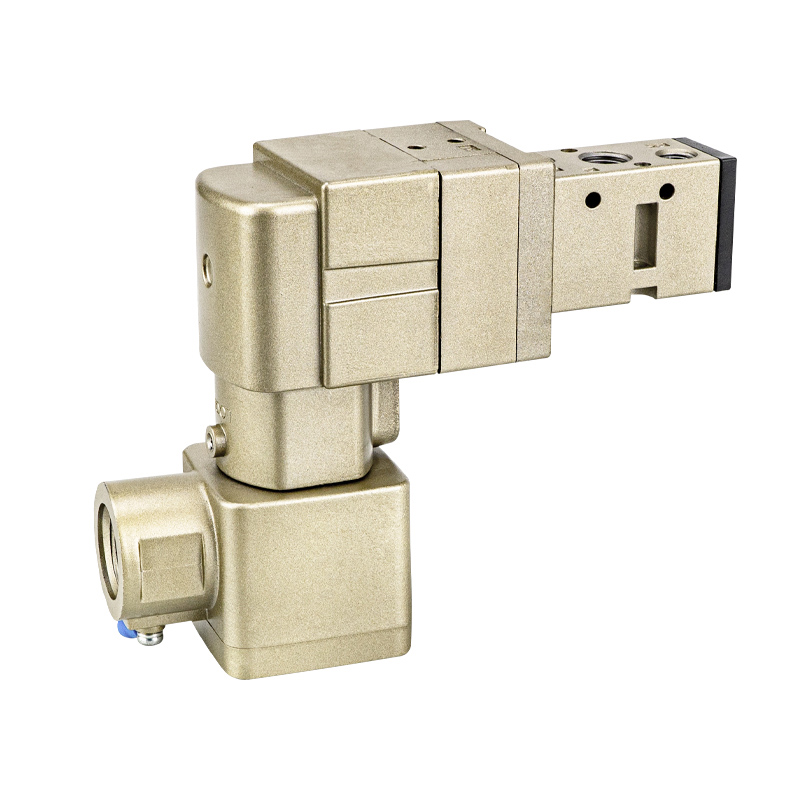

50-VFE / 50-VPE сериялы пилоттық басқарылатын жарылыстан қорғалған электромагниттік клапандар

Бренд:Richge Technology ұсынған SOLH

 I. Өнімге шолу

     SOLH 50 сериясы - бұл екі негізгі үлгіге бөлінген отқа төзімді пилоттық жарылысқа төзімді электромагниттік клапан өнімдерінің желісі:

     --50-VFE: 5/2 жақты отқа төзімді соленоидты клапан

     --50-VPE: 3/2 жақты отқа төзімді электромагниттік клапан

     Бүкіл серия Ex d Ⅱ BT4 отқа төзімді сертификатымен, міндетті Қытайдың Ex-CCC жарылысқа төзімді сертификатымен және IPX6 су және шаң өткізбейтін рейтингі бар халықаралық TIIS жарылысқа төзімді мақұлдауымен сертификатталған. Ол 1 және 2 аймақтағы тұтанғыш және жарылғыш газ орталарына, соның ішінде жабын, литий батареясы, химиялық заттар, сия, шаңды орау және мұнай мен газды қолдайтын жабдық үшін жарамды.

     Барлық катушкалар біркелкі 3,5 Вт қуат тұтынуды, майлаусыз дизайнды бөліседі және екі орнату формасын қолдайды: жеке бұрандалы монтаж және көп станциялы коллекторлы клапан аралы.

Екі модель арасындағы негізгі айырмашылық

     --50-VFE: қос әрекетті цилиндрлердің екі жақты жетекіне арналған

     --50-VPE: вакуумдық теріс қысыммен және бір әрекетті цилиндрлік тізбектермен үйлесімді

     Жарылыстан қорғалған корпус пен катушкалар екі модель арасында толығымен ауыстырылады, ал клапанның ауа өту жолдары мен коллекторлық негіздер толығымен ауыстырылмайды.

2. Жарылыстан қорғалған әмбебап стандартты сипаттамалар (екі үлгіге де қолданылады)

2.1: Жарылыс қауіпсіздігінің параметрлері

     --Жарылыс белгісі: Ex d Ⅱ BT4 Гб (Т4 бетінің максималды температурасы: 135℃); қосымша төмен температуралы T5 / T6 нұсқалары

     --Қорғау класы: IPX6, су ағынының шашырауына төзімді, ылғалды және шаңды цех орталарында тұрақты

     --Сертификаттар: Қытайдың міндетті Ex-CCC, жапондық TIIS, IEC халықаралық жарылысқа төзімді стандарты, RoHS экологиялық сәйкестігі

     --Қауіпті аймақтар: газ жарылысы аймағы 1, аймақ 2; этилен, пропилен, бояу еріткіштері және жанғыш шаң жұмыс орталарымен үйлесімді

     --Сым опциялары: электр ұшқынының ағып кетуіне жол бермеу үшін T типті металл отқа төзімді кабель торы, L типті отқа төзімді розетка сым қораптары

     --Катушка кернеулері: DC24V / DC12V, AC220V / AC110V; тұрақты 3,5 Вт катушкалар қуаты, жарылыс қауіпсіздігі үшін төмен жылу өндіру

2.2 Жалпы механикалық параметрлер

     --Жұмыс ортасы: құрғақ таза сығылған ауа, инертті газ; вакуумдық жұмыс тек 50-VPE үшін қол жетімді

     --Майлау: майлаусыз, AFC майсыз ауа біріктіру қондырғысымен сәйкес келеді; AC/BC май тұманының үштік қондырғыларына вакуумдық тізбектерге тыйым салынады

     --Қолмен қайта анықтау: итеру түріндегі қолмен түйреуіш, өшірілетін күйде тізбекті сынау үшін құлыпталатын / құлыпталмайтын қосымша

     --Орнату: клапан гравитацияны шектеусіз кез келген бұрышқа орнатуға болады

     --Макс ауысу жиілігі: 1Гц цикл; Жауап беру уақыты ≤45мс (стандартты ауа беру 0,5МПа астында сыналған)

     --Жұмыс температурасы: T4 нұсқасы: -10℃ ~ +50℃; T6 төмен температура нұсқасы: -10℃ ~ +40℃ (ішкі мұздануға жол берілмейді)

3.  50-VFE сериясы 5-портты жарылыстан қорғалған электромагниттік клапан (50-VFE3000 / 5000 сериясы)

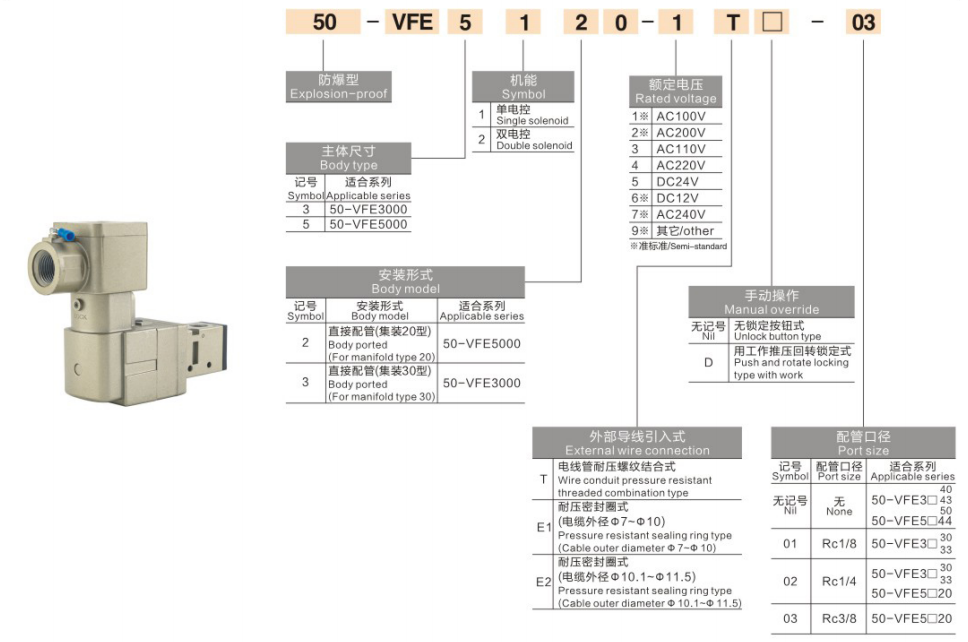

3.1 Үлгі кодының анықтамасы (Мысалы: 50-VFE51201T)

     --50: Отқа төзімді серия коды

     --VFE: 5/2 жақты серпімді тығыздағыш пилотты катушка клапаны

     --5: 5000 жоғары ағын сипаттамасы

     --1: жалғыз соленоидты серіппелі қайтару

     --2: бұрандалы тікелей орнату

     --0: Стандартты конфигурация

     --1: G1/4 порт ағыны

     --T: металл отқа төзімді кабель торы

Үлгінің қосалқы спецификациялары

     --50-VFE3000:Шағын ағын, тиімді секция ауданы 18мм², Cv=1,0, G1/8 порты

     --50-VFE5000:Негізгі стандартты ағын, тиімді қима ауданы 45мм², Cv=2,5, G1/4 негізгі порт

3.2 Құрылым және ауа тізбегінің логикасы (5/2 жол)

    --Порт анықтамасы:P жеткізу кірісі, A шығысы, B шығысы, R1/R2 екі тәуелсіз шығару порты; негізгі клапан + ұшқыш клапан орталықтандырылған сору, сымдардың орналасуын жеңілдету үшін бөлек пилоттық сору құбыры қажет емес

     --Спуль құрылымы:Ұшқыш катушканың серпімді тығыздағышы; катушканы жүргізу үшін қажетті ең аз 0,15МПа қысым дифференциалы, вакуумдық теріс қысымда ауыса алмайды

Функционалдық режимдер

    --Ән айтуle solenoid (1-жұрнақ):Қуатталған → P→A, B→R2; қуатты өшіру серіппесін қалпына келтіру → P→B, A→R1, цилиндрді бір жақты қалпына келтіру

    --Қос соленоид (2 жұрнақ):Жадты бекіту функциясы, электр қуатын өшіргеннен кейін клапан күйін сақтайды, қысымды ұзақ уақыт ұстайтын қысқыш станциялар үшін өте қолайлы

3.3 Сәйкес орнату керек-жарақтары

     --Бұрандалы монтаж:Тікелей G1/8, G1/4 бұрандалы қосылым, KQ2 итергіш фитингтермен және PU/PA пневматикалық түтіктермен үйлесімді

     --Коллекторлы клапан аралы:Арнайы 5 портты коллекторлы негіз 50-VV5FE3 (3000 серия үшін) / 50-VV5FE5 (5000 серия үшін), 10 станцияға дейін орталықтандырылған ауа беруді қолдайды; коллекторлы ауа арналары тек VFE клапандарына сәйкес келеді, VPE 3 портты клапандармен аралас құрастыруға тыйым салынады

3.4 Типтік қолданбалар (тек екі әрекетті цилиндрлік тізбектер үшін)

     --Жарылыстан қорғалған өндірістік желілердегі қос әрекетті тасымалдау, тығындау, штамптаушы қысқыш цилиндрлер

     --НАМУР пневматикалық шар клапаны / химиялық құбырларға арналған көбелек клапан жетектерінің коммутациялық басқаруы

     --Жабу және литий батареяларының шаңын шығаратын цехтар үшін орталықтандырылған клапан аралының автоматтандыруы

     -- Екі жақты цилиндрді ұзартуды және тартуды қажет ететін барлық жарылысқа төзімді пневматикалық жүйелер

3.5 Шектеу туралы ескерту

     Vacuum circuits are strictly forbidden. Теріс қысым кезінде жеткілікті қысым дифференциалы болмаса, катушка ауыса алмайды, бұл сорғыштың жоғалуына және цилиндрдің дұрыс жұмыс істемеуіне әкеледі. Стандартты 0,2~0,9МПа оң ауа берумен ғана үйлесімді.

4. 50-VPE сериясы 3-портты жарылыстан қорғалған электромагниттік клапан (50-VPE500 / 700 сериясы)

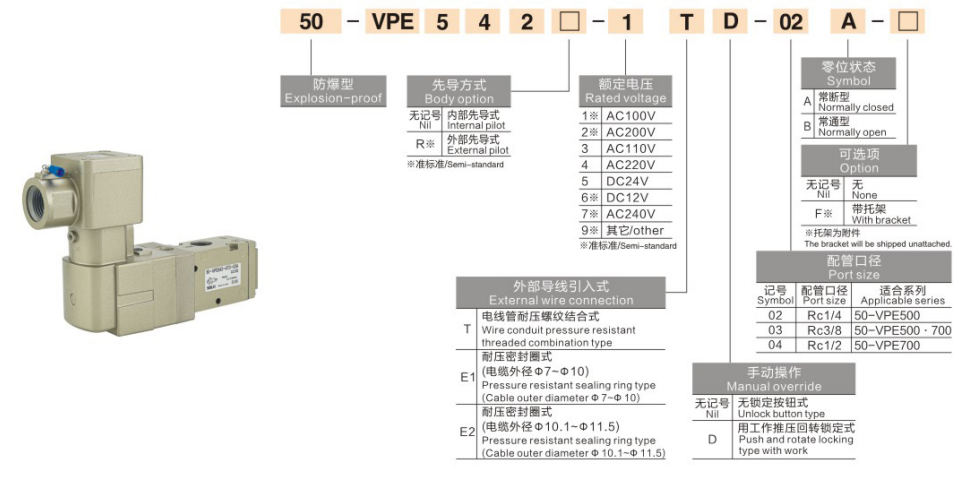

4.1 Үлгі кодының анықтамасы (Мысалы: 50-VPE54201T)

     --50: Отқа төзімді серия коды

     --VPE: 3/2 жақты серпімді тығыздағыш пилотты қалқымалы клапан

     --542: VP500 спецификациясы, бұрандалы қалыпты жабық NC

     --0: Стандартты конфигурация

     --1: G1/4 порт ағыны

     --T: металл отқа төзімді кабель торы

Үлгінің қосалқы спецификациялары

     --50-VPE500: Стандартты ағын, тиімді қима ауданы 41,4мм², Cv=2,3, кәдімгі вакуумды өңдеу үшін

     --50-VPE700: Жоғары ағын, тиімді секция ауданы 72мм², Cv=4,0, үлкен парақ пен көп тесікті картонды вакуумды тасымалдау үшін

4.2 Құрылым және ауа тізбегінің логикасы (3/2 Қалыпты жабық NC, айырбасталмайды)

     --Порт анықтамасы: P жеткізу кірісі, A шығысы, R жалғыз шығару; independent pilot exhaust port PE. Шаңы жоғары жарылысқа төзімді аймақтарда сыртқы құбырлар пайдаланылған газды қауіпсіз аймақтарға бағыттай алады

     --Спуль құрылымы: ұшқыш қатты тығыздағыш қалқымалы түрі, нөлдік дифференциалды қысымды іске қосу, толық вакуумда -101,2 кПа дейін тұрақты жұмыс, вакуумдық тізбектерге арналған отқа төзімді клапан

NC жұмыс логикасы (қосылмайтын функция жоқ)

     --Қуатталған: P ауа беру үшін A-ға қосылған, R жабық; вакуум генераторы теріс қысым жасайды, бір әрекетті цилиндр ұзарады

     --Қуатты өшіру: P өшірулі, A қысымды төмендету үшін R-ге автоматты түрде қосылады; сорғыш шыныаяқ лезде вакуумдық үзіліс, бір әрекетті цилиндрлік серіппе автоматты түрде тартылады. Жұмыс қауіпсіздігін арттыру үшін жарылыстан қорғалған жабдық тоқтаған кезде дайындамалар босатылады

4.3 Сәйкес орнату керек-жарақтары

     --Тікелей бұрандалы монтаж: M5, G1/8, G1/4 бұрандалы порттар, вакуум генераторларының тікелей алдыңғы жағында орнатылған.

     --Арнайы вакуумдық коллекторлы арал: тәуелсіз ауа арналары бар 3 портты эксклюзивті база 50-VV3PE, 5 портты VFE клапандарымен жиналған араластыруға болмайды.

4.4 Негізгі артықшылықтар (тек вакуумдық жарылыстан қорғалған тізбектерге арналған үйлесімді отқа төзімді клапан)

     --Нөлдік дифференциалды қысымды іске қосу, вакуумдық теріс қысыммен де, стандартты оң қысыммен де үйлесімді

     --Қуатты жоғалту кезінде қысымды автоматты түрде түсіру; қысу жарақатын немесе құлау қаупін болдырмау үшін жарылысқа төзімді жабдық тоқтаған кезде дайындамалар босатылады

     --Ультра төмен ағып кететін қалқымалы тығыздағыш, ұзақ уақыт вакуумды адсорбция кезінде сору әлсіремейді.

4.5 Типтік қолданбалар

     --Жарылыстан қорғалған вакуумды өңдеу: ZU/ZB вакуумдық генератор + литий батареясына арналған ZPT буферлік сорғыш, жабын және тағам жарылысынан қорғалған материалды қабылдау

     --Көтеруге, қысуға және шығаруға арналған бір әрекетті серіппелі кері цилиндрлер

     -- Жанғыш және жарылғыш цехтарда пленка, картон және шыны парақтардың теріс қысымды адсорбциялық өтуі

     --Жарылыстан қорғалған жабдыққа арналған ауа беруді тоқтату және қызмет көрсету қысымын төмендету схемалары

5. Салыстыру кестесі: 50-VFE VS 50-VPE

6. Стандартты жарылыстан қорғалған толық пневматикалық контурды сәйкестендіру

     --Схема1: жарылыстан қорғалған вакуумды өңдеу (50-VPE54201T):  Майсыз жарылысқа төзімді ауа комбинациясы AFC2000 → 50-VPE54201T → PU6 түтігі → ZU түзу вакуум генераторы + ZPT буферлік сорғыш

    --2-схема: жарылыстан қорғалған қос цилиндрлі тасымалдау (50-VFE51201T):  Жарылысқа төзімді ауа үштік қондырғысы AC2000 → 50-VFE51201T 5 портты клапан аралы → PU8 түтігі → SC/SDA екі әрекетті жарылысқа төзімді цилиндр

    --3-схема: жарылыстан қорғалған бір әрекетті қысқыш:  Жарылысқа төзімді қысым реттегіші AR → 50-VPE500 → PU4 микро түтік → MAL шағын бір әрекетті цилиндр

7. Таңдау және жарылыстан қорғалған қауіпсіздік техникасының техникалық сипаттамалары

    --Вакуумдық тізбектер тек 50-VPE қабылдауы керек:  50-VFE катушкасының құрылымы қысым дифференциалынсыз ауыса алмайды; оны вакуумдық тізбектер үшін пайдалану толық істен шығуға және дайындаманың құлауына қауіп төндіреді. Мұнай тұманының генераторлары бар AC/BC үштік қондырғыларына вакуумдық жүйелерге қатаң тыйым салынады, өйткені майдың ластануы VPE қалқасын бітеп, ағып кетуді тудырады.

    --Екі әрекетті цилиндрлер 50-VFE 5 портты клапанды қабылдауы керек:  3-портты VPE тек бір ауа шығаруды қамтамасыз етеді және цилиндрдің екі жақты қозғалысын ұзартуды және кері тартуды жүзеге асыра алмайды; ол 5 портты клапандарды алмастыра алмайды.

     --Коллекторлы негіздерді аралас құрастыруға тыйым салынады:  5 портты VFE негізі мен 3 портты VPE негізі тәуелсіз ауа арнасының саңылауларына ие. Айқас орнату тізбектегі ауаның толық ағып кетуіне және жабдықтың дұрыс жұмыс істемеуіне әкеледі.

    --МаЖарылыстан қорғалған сымдарды орнату ережелері:  Түпнұсқа зауыттық T-типті металл отқа төзімді кабель бекіткіштері тығыз жабылған кабельдермен бірге қолданылуы керек; сым қораптарының ішінде ашық металл контактілері жоқ. Кәдімгі пластик розеткалармен рұқсатсыз ауыстыруға тыйым салынады. Егер пилоттық PE шығару порты сыртқы дренажды қажет етсе, құбырлар жанғыш газдың жиналуын болдырмау үшін пайдаланылған газды жарылыстан қорғалған қауіпсіз аймақтарға апаруы керек.

    --Ауа берудің алдыңғы жағындағы сүзгілеу талаптары:  AF/AFC ауа сүзгісі (дәлдігі 5 мкм) жарылыстан қорғалған клапандардың алдында орнатылуы керек. Клапанның корпусына кіретін шаң мен су буы катушканың кептелуін тудырады, бұл жарылысқа төзімді жұмыс жағдайында жану және жарылыс қаупін тудыруы мүмкін.

     --Техникалық қызмет көрсету және күрделі жөндеу ережелері:  Техникалық қызмет көрсету үшін бөлшектемес бұрын жоғары ағынды HSV қолмен глобус клапанын және шығатын қалдық құбырдағы қысымды өшіріңіз. Жарылыстан қорғалған корпусты ток немесе қысым жағдайында бөлшектеуге тыйым салынады; Зақымдалған отқа төзімді қосылатын беттер барлық жарылысқа төзімді сертификаттарды жояды.

8. Өнеркәсіптік қолдану өрістері

     Литий аккумуляторының жарылысынан қорғалған жабын және құрастыру желілері, бояу бүрку автоматикасы, химиялық құбыр клапанын автоматты басқару, сия басып шығару шаң шеберханалары, тамақ жарылысынан қорғалған қаптамаларды өндіру желілері, мұнай мен газды қолдайтын пневматикалық жетектер, жарылысқа қарсы фармацевтикалық таза жабдық, шаң материалдарын сұрыптауға арналған жарылыстан қорғалған манипуляторлар.

Бір сөйлемнен тұратын түйіндеме

     SOLH 50 сериялы отқа төзімді пилоттық электромагниттік клапандар екі әрекетті цилиндрлер үшін 50-VFE 5-портты катушка түріне және вакуумды және бір әрекетті цилиндрлерге арналған 50-VPE 3-портты қалқымалы түрге бөлінеді, сертификатталған Ex d II BT4 / CCC / TIIS, IPX6 стандарты бойынша сертификатталған, қауіпсіз коммутациялық шешім ретінде қызмет етеді. 1 және 2 аймақ жанғыш жарылғыш өнеркәсіптік өндіріс желілері.
