Бренд: SOLH by Richge Technology

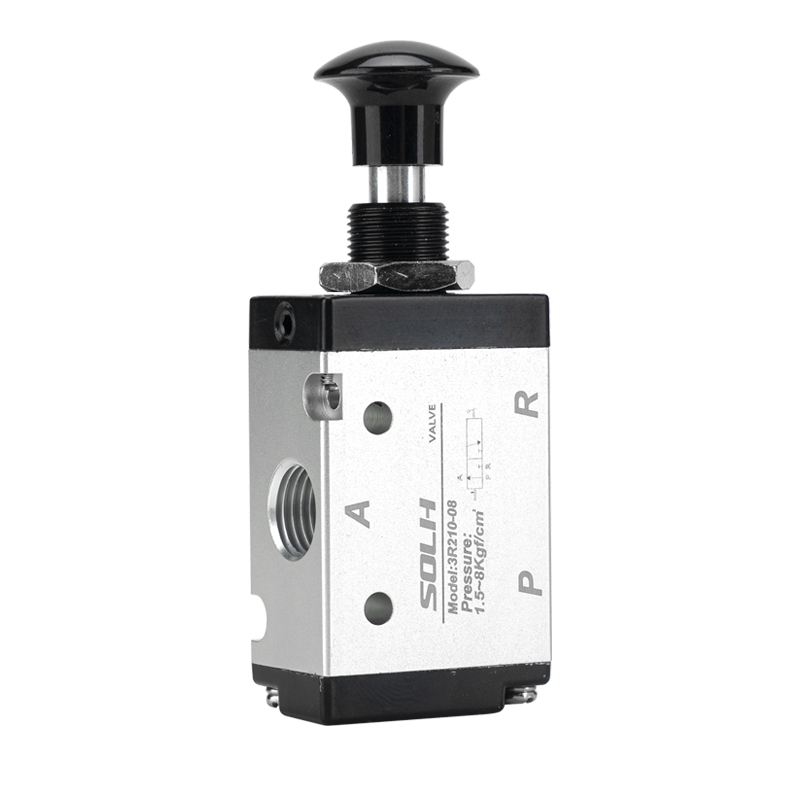

SOLH 3L сериясы AirTAC стандарты болып табылады3/2 жақты қолмен итергіш-тартылатын бағытты басқару клапаны әдетте жабық (NC) дизайнымен. Ол пневматикалық тізбектерді осьтік тұтқаны итеру және тарту әрекеті арқылы тікелей ауыстырады. Электрлік немесе пневматикалық жетек көздері жоқ таза қолмен пневматикалық құрамдас ретінде ол бір әрекетті цилиндрді басқаруға, ауа тізбегін қосу-өшіруге, жүгірумен жұмыс істеуге және жабдықтың қауіпсіздік блоктау жүйелеріне арнайы қолданылады, жөндеу, апаттық тоқтату және жарылысқа қарсы жұмыс сценарийлерінде кеңінен қолданылады.
1.1 Стандартты 3-порттық интерфейс анықтамасы
• P порты: Негізгі сығылған ауа кіріс порты
• Порт: Бір әрекетті цилиндрлерге қосылған жұмысшы шығыс порты
• R порты: Шығару порты, шуды азайту үшін дыбыс өшіргіш орнатуды қолдау
• Жүргізу режимі: Осьтік түзу қолмен итеру-тарту операциясы
• Құрылымдық ерекшелігі: Дәл катушка типті құрылым, жоғары берік алюминий қорытпасы корпусы, орнатылған серіппелі автоматты қалпына келтіру механизмі
• Қалыпты қалпына келтіру күйі: Ішкі серіппе катушканы қатайтады, P кіріс жабық, Жұмыс порты қысымды төмендету үшін R шығару портымен байланысады.
• Жұмыс тарту күйі: Клапанның өзегін кері бұру үшін осьтік тұтқаны қолмен тартыңыз, P порты ауа беру үшін A портымен байланысады, R шығару порты цилиндр әрекетін жүргізу үшін жабық.
• Қалпына келтіруді шығарыңыз: Тұтқаны босатыңыз, клапан серіппе күшімен автоматты түрде қалпына келтіріледі, ауа қабылдауды тоқтатады және қалдық қысымды шығарады.
• Негізгі логика: Қолмен қалпына келтіру функциясы бар стандартты NC әдетте жабық құрылым, дұрыс жұмыс істемеуін тиімді болдырмайды және жабдықтың қауіпсіздігін қамтамасыз етеді.

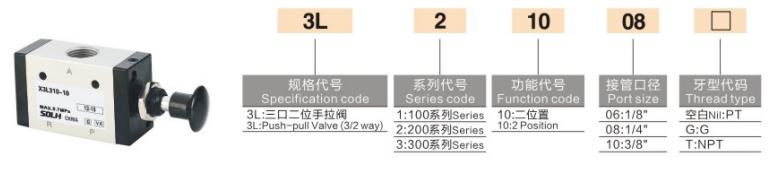

1. Кодтау логикасы: 3L [Өлшем коды] 10 - [Порт өлшемі] [Жіп түрі]
|
Код сегменті |
Егжей-тегжейлі анықтама |
|
3л |
3/2 жақты қолмен тарту клапандарының сериясы |
|
Өлшем коды |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 жолды серіппелі қалпына келтіру құрылымы үшін бекітілген код |
|
Порт өлшемі |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Жіп түрі |
Blank=PT стандартты жіп; T=NPT жіп; G=G жіп |
2. Негізгі жалпы үлгілер
• 3л110-06: G1/8 порты, микро пневматикалық жүйелерге арналған шағын өлшемді қолмен тарту клапаны
• 3л210-08: G1/4 порты, ең әмбебап үлгі, стандартты бір әрекетті цилиндрлермен тамаша үйлеседі
• 3л310-10: G3/8 порты, жоғары қысымды цилиндрлік жабдық үшін үлкен ағынды дизайн
• 3л410-15: G1/2 үлкен саңылау порты, ауыр жүкті үлкен ағынды пневматикалық тізбектерге жарамды
|
Параметр элементі |
Техникалық сипаттама |
|
Жұмыс ортасы |
Сүзілген сығылған ауа (сүзу дәлдігі ≥40мкм) |
|
Жұмыс қысымының диапазоны |
0.15～0,8 МПа |
|
Дәлелдеу қысымы |
1,2 МПа |
|
Жұмыс температурасының диапазоны |
-20℃～+70℃ |
|
3л110-06 Ағын параметрі |
Тиімді ауданы 10,2мм², Cv=0,6 |
|
3л210-08 Ағын параметрі |
Тиімді ауданы 17,0мм², Cv=1,0 |
|
3л310-10 Ағын параметрі |
Тиімді ауданы 28,0мм², Cv=1,65 |
|
Майлауға қойылатын талаптар |
Майлаусыз дизайн (ерекше жағдайлар үшін қосымша майлау) |
|
Орнату әдісі |
Панельді монтаждау / негізді орнату, көп позициялы бекітілген орнату |
|
Дене материалы |
Жоғары берік алюминий қорытпасы |
• Жарылыстан қорғалған таза қолмен жасалған қауіпсіздік дизайны: Электрлік құрамдас бөліктер мен ауаны басқару көздері жоқ, ұшқын қаупі жоқ. Авариялық тоқтату, жабдықты жөндеу және жарылыстан қорғалған шаң орталары үшін өте жоғары жұмыс қауіпсіздігі үшін қолайлы.
• Еңбек үнемдейтін осьтік итеру-тарту операциясы: Айқын кері байланыс және анық кері бұру, тұрақты қол сезімі және кептелу оңай емес түзу сызықты тұтқа әрекеті.
• Көктемгі автоматты қалпына келтіру және NC қауіпсіздігі: Әдепкі қалыпты жабық күй, дұрыс жұмыс істемеу салдарынан болатын үздіксіз әрекетті тиімді болдырмай, тұтқаны босатқаннан кейін ауа беруді автоматты түрде қалпына келтіреді және тоқтатады.
• Ықшам және берік құрылым: Төмен үйкеліс катушкасы дизайнымен, сенімді тығыздағышпен, тозуға төзімділігімен және ұзақ қызмет ету мерзімімен біріктірілген алюминий қорытпасынан жасалған корпус.
• Кәсіби бір әрекетті цилиндрді сәйкестендіру: қысу және шығару механизмдері сияқты серіппелі қайтаратын бір әрекетті цилиндрлерге тамаша бейімделген 3/2 жақты бөлінген ауа тізбегінің логикасы.
• Жоғары үйлесімділік және өзара алмастыру мүмкіндігі: Қолмен/пневматикалық басқару режимдерін тікелей ауыстыруды және ауыстыруды қолдайтын 3A сериялы пневматикалық басқару клапандары бар тұрақты орнату өлшемі.
• Қысқыш, лақтыру және серіппелі кері қозғалыс жүйелеріне арналған бір әрекетті цилиндрлерді қолмен басқару
• Пневматикалық тізбекті қосу-өшіруді басқару, жабдықтың жүгіруін жөндеу және техникалық қызмет көрсету қауіпсіздігінің қосқышы
• Жарылыстан қорғалған аймақтар, қуатсыз және шаңды өндірістік орталар үшін қолмен пневматикалық басқару
• Қолмен/пневматикалық композитті басқаруға арналған 3А пневматикалық клапандармен сәйкес келетін пневматикалық логикалық жүйелер
SOLH 3L сериясы серіппелі автоматты қалпына келтіруі бар классикалық 3/2 жолды NC әдетте жабық қолмен басатын клапан болып табылады. Бұл бір әрекетті цилиндрлі пневматикалық жүйелер үшін арнайы әзірленген ықшам, қауіпсіз және берік стандартты қолмен басқару компоненті.
