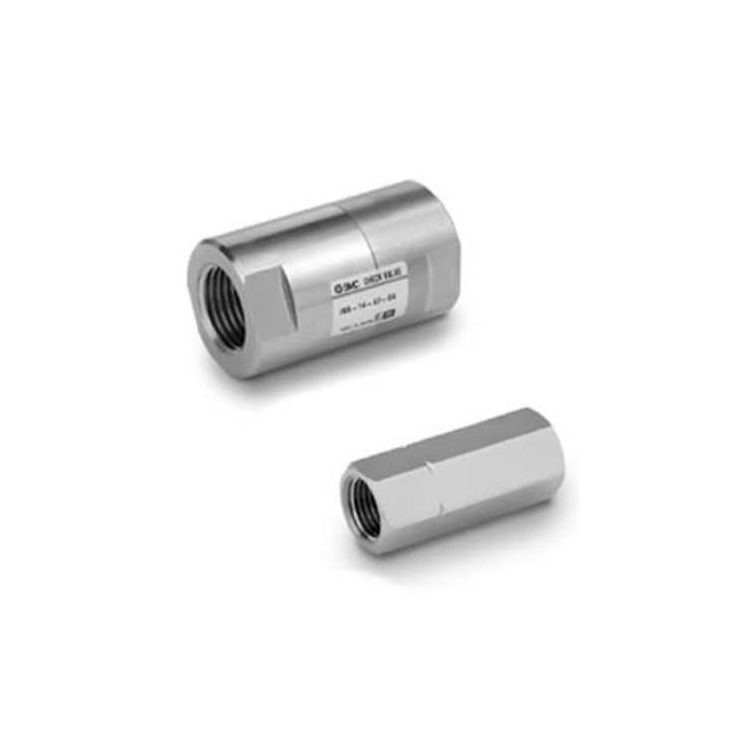

XTO674 / INA14 сериясы төмен крекинг қысымын тексеру клапаны

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH XTO674 және INA14 сериялары ультра төмен крекинг қысымы және сығылған ауа мен су үшін қос-орташа үйлесімділігі бар бірдей өнім платформасын бөліседі. Бұл бұрандалы кірістірілген тексеру клапандары вакуумдық тізбектерде және жалпы пневматикалық жүйелерде кері ағынды болдырмау үшін кеңінен қолданылады, сонымен қатар төмен қысымды сұйықтық пен су құбырларына жарамды. XTO674 төмен температурадағы жұмыс жағдайларына назар аударады, ал INA14 стандартты және коррозияға төзімді өнеркәсіптік сценарийлерді қамтиды.

 Модель кодының классификациясы және атау ережесі

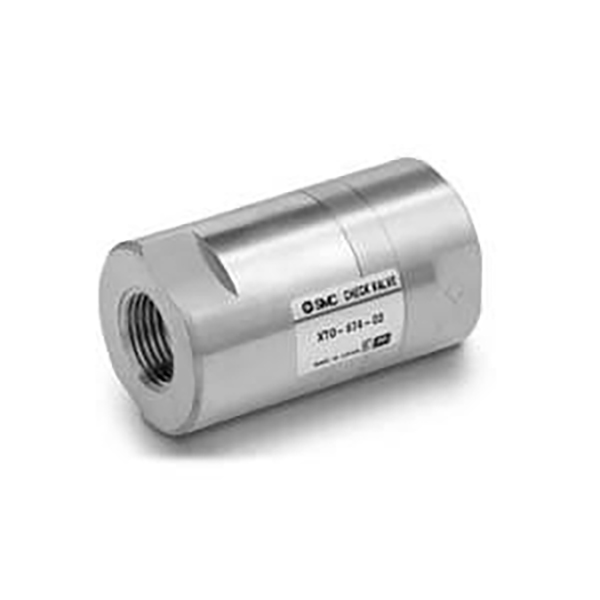

     -- XTO674: жезден жасалған корпус, төмен температураға төзімді нұсқасы (-30℃ ең төменгі жұмыс температурасы)

     -- INA14: Стандартты серия, қосымша жезден / SUS304 баспайтын болаттан жасалған корпус, қалыпты температура диапазоны (ең аз -5℃)

     -- Порт өлшемі жұрнағы анықтамасы: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Ортақ әмбебап техникалық сипаттамалар

     -- Крекинг қысымы: 0,01 МПа (0,1 бар), вакуумдық және төмен қысымды тізбектер үшін өте төмен шекті мән

     -- Максималды қысым қысымы: 1,0 МПа

     -- Қолданылатын орта: сығылған ауа, су, бейтарап инертті газ және бейтарап сұйықтық

  1. Жұмыс температурасының диапазоны

     -- XTO674: -30℃ ~ +80℃ (криогендік төзімді)

     -- INA14: -5℃ ~ +80℃

  2. Қосымша тығыздағыш материалдар

     -- NBR (стандартты): ауа және таза су үшін, қолданылатын температура -5 ~ 60℃

     -- FKM: майға төзімді және жоғары температураға төзімді, 80℃ дейін

     -- CR: ауа райына төзімді және тозуға төзімді, XTO674 сериясы үшін қосымша

  3. Клапан корпусының материал опциялары

     -- XTO674: Тек қатты жезден жасалған корпус

     -- INA14: Жез / SUS304 баспайтын болат (барлық негізгі суланған бөлшектер баспайтын болат)

Типтік үлгі параметрлерін салыстыру кестесі

Өнімнің негізгі артықшылықтары және қолдану аясы

 1. Өте төмен 0,01МПа крекинг қысымы

     -- -0,1МПа вакуум жағдайында тұрақты ашу, сорғыш шыныаяқтың/вакуум генераторының вакуумды жоғалтуын және кері ағынын тиімді болдырмайды.

  2. Екі жақты сенімді тығыздау

     -- Тегіс алға ағын, нөлдік кері ағып кету; вакуумдық сорғыларды, электромагниттік клапандарды және цилиндрлерді қысымның кері көтерілуінен болатын зақымданудан қорғайды.

  3. Кірістірілген бұрандалы құрылым

     -- Қосымша монтаждау кронштейндері жоқ құбыр ішіне тікелей орнатылған, ықшам тар жабдық орналасу кеңістігіне тамаша сәйкес келеді.

 4. Қос орта ауа және су әмбебап дизайн

     -- Құрғақ пневматикалық тізбектермен де, қосалқы бөлшектердің қор түрлерін азайту үшін төмен қысымды сұйық су құбырларымен де үйлесімді.

 5. Толық вакуумдық жүйенің үйлесімділігі

     -- Вакуумды сынау жабдығы мен пульсирленген теріс қысымды вакуумдық айналым ілмектері үшін қолайлы.

Орнату және үлгіні таңдау бойынша нұсқаулар

  1.  Ағын бағытының белгісі: орташа ағын бағытын көрсету үшін клапан корпусында "→" көрсеткі басып шығарылады; кері орнату сұйықтықтың өтуін толығымен блоктайды.

  2. Порт өлшемін сәйкестендіру: құбыр диаметріне сәйкес Rc1/8" ~ Rc1/2" таңдаңыз; Rc1/4" (02 жұрнағы) - ең көп таралған жалпы сипаттама.

  3.  Тасымалдаушы және температураны таңдау ережелері

     -- Төмен температура / вакуумдық жұмыс жағдайлары → XTO674 сериясын таңдаңыз

     --  Кәдімгі бөлме температурасындағы ауа және таза су → NBR тығыздағыштары бар INA14
     -- Құрамында майы бар орта немесе жоғары температуралы сұйықтық → FKM фторлы резеңке тығыздағышпен INA14

  3. Вакуумдық жүйенің ұсынылатын схемасы

     -- Ауаның кері ағынын блоктау және үзіліссіз жұмыс кезінде тұрақты вакуум деңгейін сақтау үшін вакуум генераторы, сүзгі және сорғыш шыныаяқ арасына тексеру клапанын орнатыңыз.

SOLH өзара алмастыру артықшылығы

     XTO674 және INA14 бірдей жалпы өлшемдерді, жіп портының өлшемін және негізгі өнімділік параметрлерін бөліседі. Екі серияны құбырды өзгертусіз тікелей орнында айқас ауыстыруға болады, бұл импорттық баламалы үлгілермен салыстырғанда жоғары баға өнімділігін қамтамасыз етеді.

Бір сөйлемнен тұратын түйіндеме

     SOLH XTO674 / INA14 ультра төмен 0,01МПа крекинг қысымы бар кірістірілген бұрандалы тексеру клапаны қос ауа және су ортасын, қосымша жезден/тот ​​баспайтын болаттан жасалған корпусты және көптеген тығыздағыш материалдарды қолдайды, бұл вакуумдық, криогендік, жалпы пневматикалық және төмен қысымды өнеркәсіптік сұйықтық құбырлары үшін кері ағынға қарсы сенімді қорғанысты қамтамасыз етеді.
