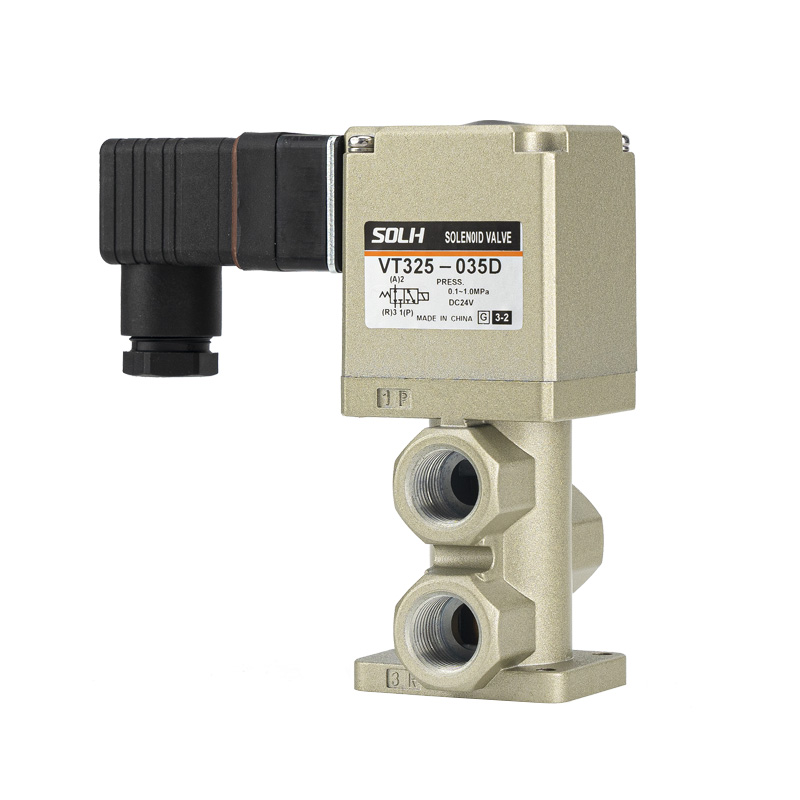

VT325 сериясы 3 портты электромагниттік клапан – тікелей әрекет ететін қалқымалы түр

Бренд:SOLH by Richge Technology | SOLH стандарты

1. Өнімді орналастыру

     SOLH VT325 сериясы - бұл толық серпімді тығыздауы бар 3-портты соленоидты клапан. Сығылған ауа және инертті газ тізбектеріне арналған, ол ауа тізбегін қосу-өшіру, бағытты ауыстыру және шығаруды басқаруды орындайды. Нөлдік қысыммен іске қосуды қолдайтын және оң қысыммен де, толық вакуумдық жағдайлармен де үйлесімді, VT325 жалпы өнеркәсіптік автоматика жабдығы үшін жоғары жиілікті, тұрақты және сенімді пневматикалық коммутация компоненті ретінде қызмет етеді.

2. Негізгі негізгі мүмкіндіктер

--Тікелей қалқымалы құрылым және нөлдік қысымды іске қосу

     Ең төменгі жұмыс қысымы қажет емес. Ол 0–1,0 МПа толық оң қысым диапазонында тұрақты жұмыс істейді. Вакуумдық нұсқа төмен қысымды, вакуумды және жоғары қысымды жұмыс сценарийлеріне толығымен бейімделген -101,2 кПа дейін жұмыс қысымын қолдайды.

--Әмбебап құбырларға арналған 6-in-1 көп функциялы дизайн

     Порт қосылым режимдерін өзгерту арқылы бір клапан NC (қалыпты жабық), NO (қалыпты ашық), ағынды бөлу және ағынды таңдауды қоса алғанда, 6 функционалдық режимді жүзеге асырады. Ол тамаша әмбебаптығы және икемді конфигурациясы бар әртүрлі пневматикалық логикалық талаптарды қамтиды.

--Ультра-жоғары ағын сыйымдылығы және жылдам әрекет ету

     Оңтайландырылған ішкі ағын өткелдерімен жабдықталған клапан C=6,1 дм³/(с·бар) үлкен шығын коэффициентін береді. Ол жылдам жауап беру уақытына ≤30 мс жетеді және 5 Гц максималды ауысу жиілігін қолдайды, жоғары жылдамдықты пневматикалық коммутация және жоғары ағынды ауа беруді басқару үшін өте қолайлы.

--Эластикалық тығыздау және майлаусыз жұмыс

     Өте жақсы герметикалық, қартаюға қарсы өнімділік және ұзақ қызмет ету мерзімі үшін жоғары сапалы серпімді тығыздағыш материалдарын қабылдайды. Толығымен майлаусыз жұмыс газ тізбектерінің тазалығын, қоршаған ортаға зиянсыздығын және күнделікті техникалық қызмет көрсету шығындарын айтарлықтай азайтады.

--Шағын құрылым және икемді орнату

     Шағын және ықшам корпус орнату орнын үнемдейді. Ол тікелей сым шығысын және розетка сымдарын қосу әдістерін қолдайды. Қолайлы орнында жөндеу, тексеру және төтенше жағдайда қолмен ауыстыру үшін құлыптамайтын стандартты қолмен қайта анықтау түймешігімен жабдықталған.

--Орнатуға болатын коллектор және күшті үйлесімділік

     Тығыз коллекторды құрастыруды және жинақтауды орнатуды қолдайды. Өлшемдік жағынан стандартты өнеркәсіптік клапан аралдарымен үйлесімді, бұл оны модульдік орталықтандырылған пневматикалық басқару жүйелері мен автоматтандырылған біріктірілген жабдық үшін өте қолайлы етеді.

3. Толық техникалық сипаттамалар

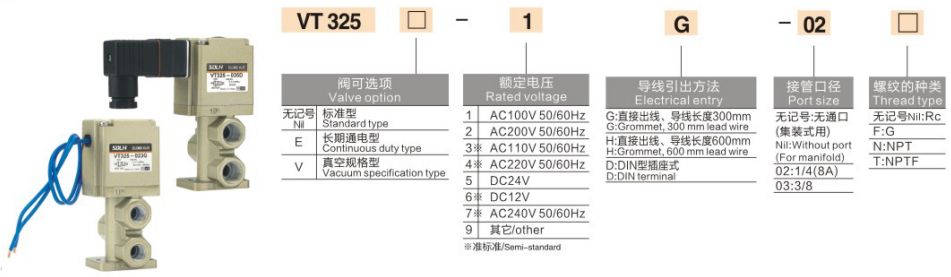

     --Порт конфигурациясы: 3-порт, 2-позициялық жалғыз соленоид

     --Операция түрі: Тікелей әрекет ететін попет түрі

     --Тығыздау әдісі: өнімділігі жоғары серпімді резеңке тығыздағыш

     --Қолданылатын сұйықтық: сығылған ауа, инертті газ

     --Жұмыс қысымы: 0–1,0 МПа; Вакуум түрі: -101,2 кПа ~ 0,1 МПа

     --Тексеру қысымы: 1,5 МПа

     --Қоршаған орта температурасының диапазоны: 5℃ ~ 50℃

     --Жауап беру уақыты: ≤30 мс (0,5 МПа-да сыналған)

     --Макс жұмыс жиілігі: 5 Гц

     --Майлау: Майлаусыз дизайн

     --Қолмен жұмыс істеу: Стандартты құлыпталмаған түрі; құралды құлыптау түрі қосымша

     --Порт өлшемі: Rc 1/4, Rc 3/8

     --Катушка кернеуі: DC24V, AC110V, AC220V және теңшелетін опциялар

4. Типтік қолданба сценарийлері

     --Автоматтандырылған өндірістік желілерді, роботты тұтқаларды және қысқыш құрылғыларды пневматикалық басқару

     --Шаңды үрлеу, сұйықтық ағыны және вакуумды адсорбция және вакуумды үзу жүйелері

     --Қаптама, полиграфия, тоқыма және ағаш өңдеу машиналары

     --Нөлдік қысыммен іске қосуды, вакуумдық үйлесімділікті және жоғары жиілікті коммутацияны қажет ететін автоматтандыру жабдығы

     --Орталықтандырылған клапан аралдары және коллекторлы модульдік пневматикалық басқару схемалары

Бір сөйлемнен тұратын түйіндеме

     SOLH VT325 тікелей әрекет ететін 3 портты қалқымалы электромагниттік клапан нөлдік қысыммен іске қосу, толық вакуумдық үйлесімділік, 6-да 1 көп функциялы коммутация, ультра жоғары ағын сыйымдылығы және техникалық қызмет көрсетусіз өнімділікпен ерекшеленеді, жоғары өнімділікті автоматты ағынды өнеркәсіптік ауыстырып-қосқыш жүйелерінде жоғары құны бар әмбебап шешім ретінде қызмет етеді.
