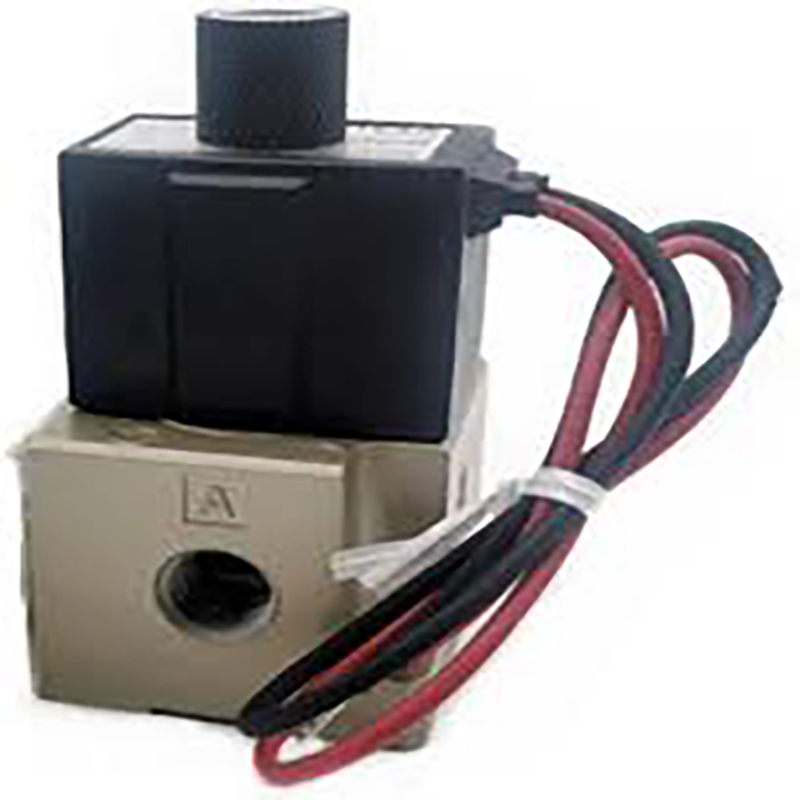

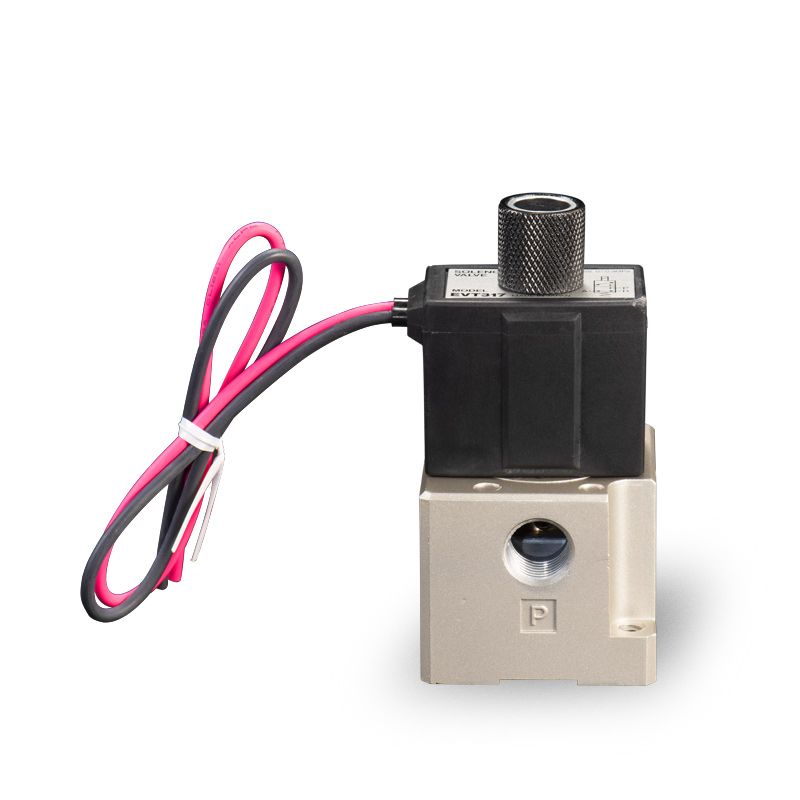

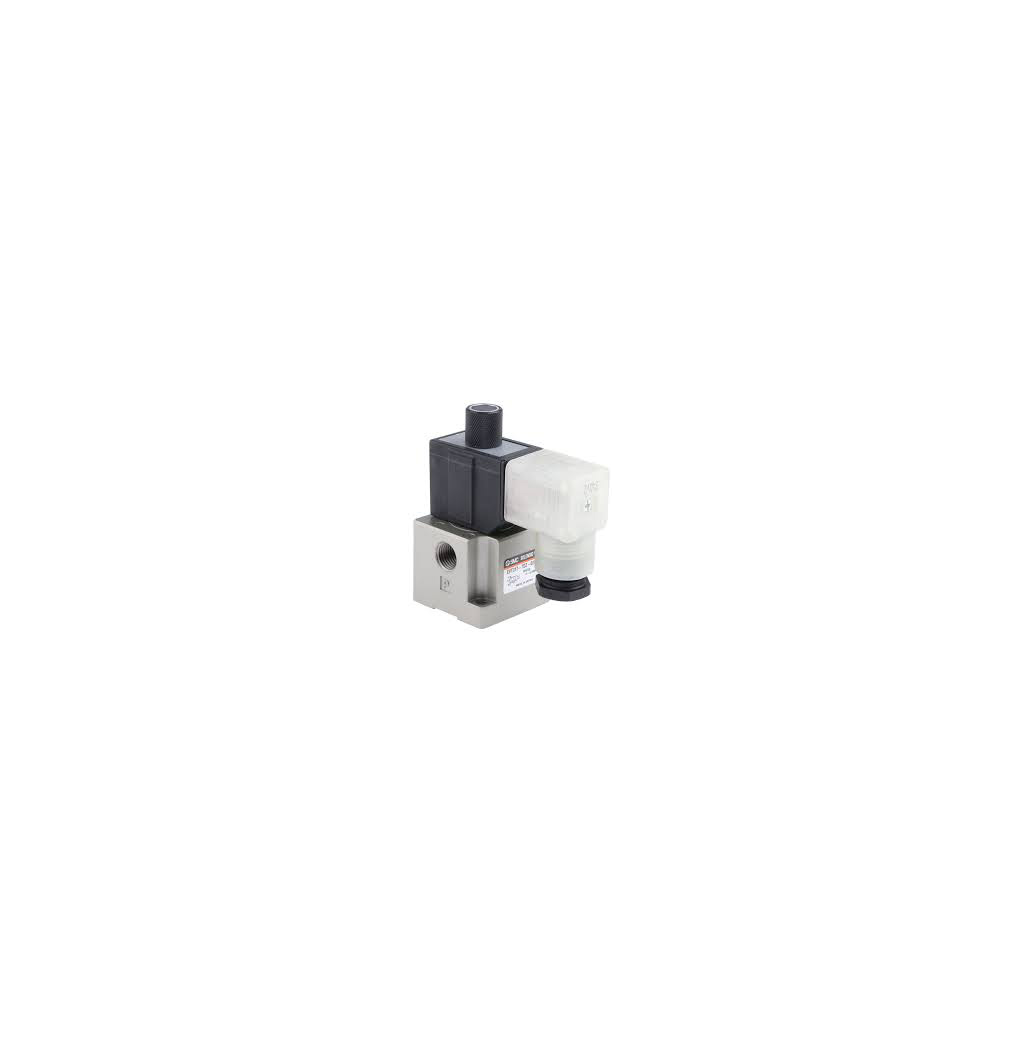

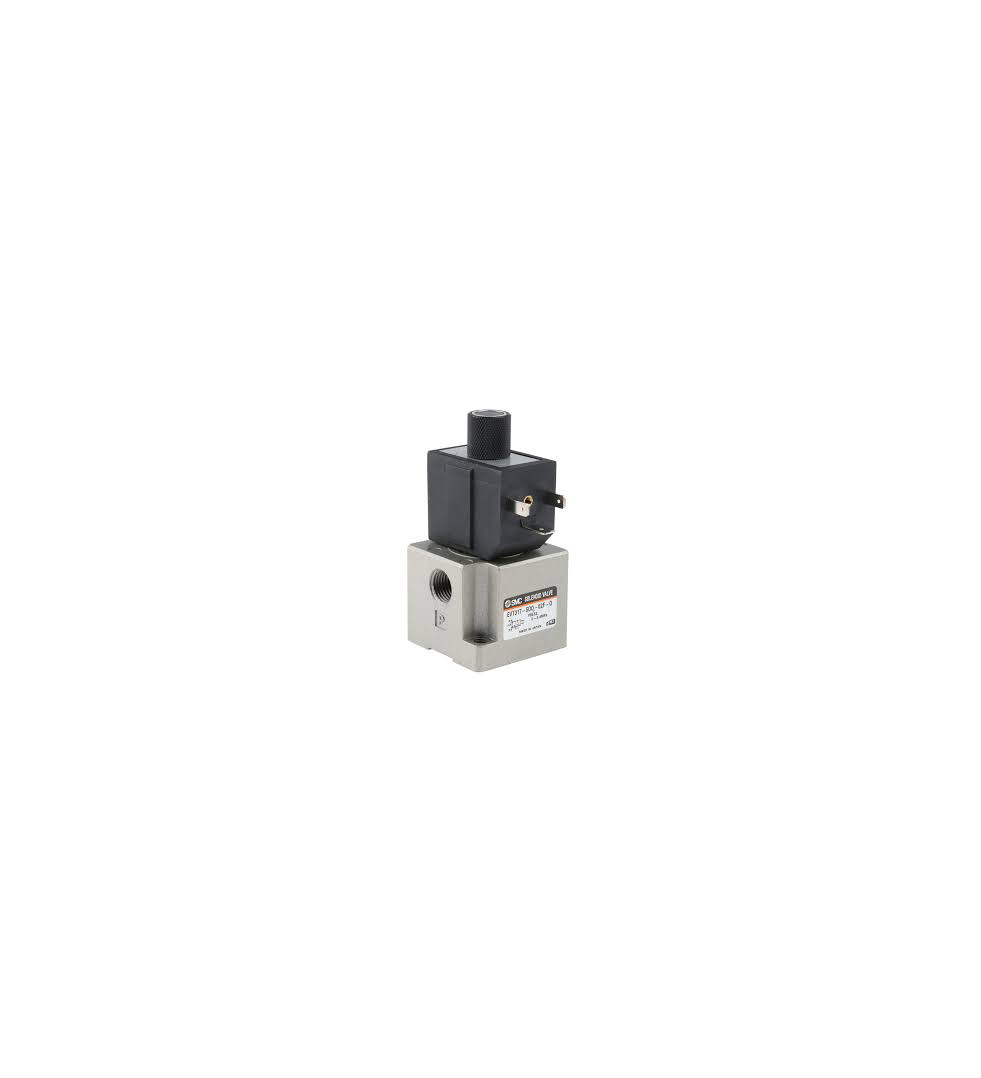

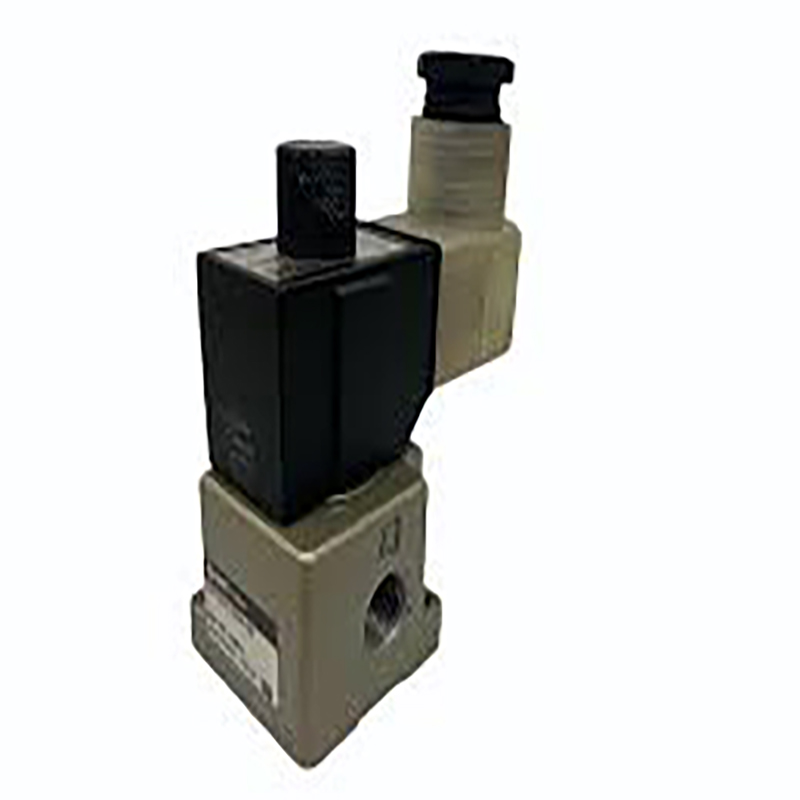

VT317 сериясы 3 портты электромагниттік клапан – тікелей әрекет ететін қалқымалы түр

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     VT317 сериясы - SOLH стандарты бойынша серпімді тығыздағыш құрылымы бар тікелей әрекет ететін қалқымалы 3 портты соленоидты клапан. Сығылған ауа және инертті газ тізбектері үшін әзірленген ол ауа тізбегін қосу-өшіруді, қосуды және шығаруды басқаруды жүзеге асырады. Нөлдік қысымды іске қосуды және оң қысымды және вакуум жұмысын қолдайтын бұл ықшам жоғары ағынды жалпы коммутациялық клапан әртүрлі автоматтандырылған жабдықтың жоғары циклды жұмыс жағдайларына сәйкес келеді.

Негізгі негізгі мүмкіндіктер

     --Нөлдік қысымды іске қосу арқылы тікелей попет құрылысы Жұмыс үшін минималды пилоттық қысым қажет емес. 0–0,9 МПа толық оң қысым диапазонында тұрақты өнімділік; вакуумдық нұсқа төмен қысымды, вакуумды және орташа жоғары қысымды жұмыс орталарына бейімделген -101,2 кПа қысымды қолдайды.

     --6 Бір клапанға біріктірілген функциялар, икемді құбырларды ауыстыру6 ауыстырылатын жұмыс режимдері, соның ішінде Қалыпты жабық (NC), қалыпты ашық (NO), ағын бөлгіш және селекторлық клапан. Бір блок конфигурацияның керемет икемділігімен әртүрлі пневматикалық тізбек талаптарын қанағаттандырады.

     --Жоғары ағын сыйымдылығы бар ықшам корпус Мини жалпы өлшемі: 45×89,5×45 мм; шығын коэффициенті C=2,6 дм³/(с·бар). ≤30 мс шегінде жылдам жауап және максималды ауысу жиілігі 10 Гц-ке дейін, жоғары жылдамдықтағы ауа жолын ауыстыру үшін өте қолайлы.

     --Эластикалық тығыздағыш және майлаусыз дизайн Премиум серпімді тығыздағыш компоненттері сенімді тығыздық пен ұзартылған қызмет мерзімін қамтамасыз етеді. Майлаусыз жұмыс газ тізбектерін таза және экологиялық таза ұстайды, сонымен қатар күнделікті техникалық қызмет көрсету шығындарын азайтады.

 Оңай іске қосу үшін кіріктірілген құлыпталмайтын қолмен қайта анықтау Стандартты құлыпталмаған қолмен басу түймесі жұмыс орнында жөндеуді, жабдықты тексеруді және авариялық қолмен ауыстыруды жеңілдетеді, орнату және техникалық қызмет көрсету процедураларын жеңілдетеді.

     --Алмалы-салмалы монтаждалатын және күшті үйлесімділік Коллекторлы жинақты қолдайды және орталықтандырылған пневматикалық басқаруға және көп клапанды біріктірілген ілмектер үшін өте қолайлы стандартты клапан аралдарының жүйелеріне сәйкес келеді.

Толық техникалық сипаттамалар

     --Порт орналасуы: 3-порт

     --Операциялық құрылым: Тікелей әрекет ететін попет түрі

     --Тығыздау түрі: серпімді резеңке тығыздағыш

     --Қолданылатын орта: сығылған ауа, инертті газ

     --Жұмыс қысымы: 0–0,9 МПа; Вакуумдық модель: -101,2 кПа ~ 0,1 МПа

     --Тексеру қысымы: 1,5 МПа

     --Қоршаған орта температурасы: -10℃ ~ +50℃

     --Жауап беру уақыты: ≤ 30 мс

     --Макс жұмыс жиілігі: 10 Гц

     --Майлау талабы: Майлаусыз

     --Қолмен жұмыс істеу: құлыпталмаған қолмен қайта анықтау

     --Порт ағынының өлшемі: Rc 1/4 (02)

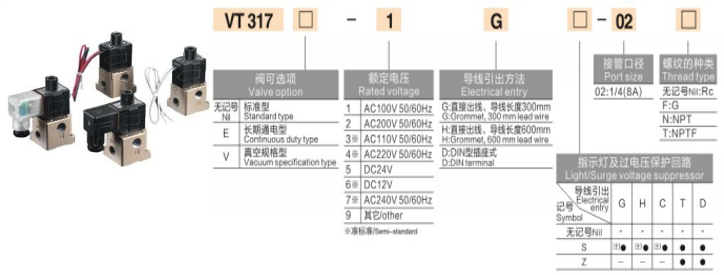

     --Қосымша катушка кернеуі: DC12V / DC24V, AC110V / AC220V және теңшелген кернеулер

     --Қорғау класы: шаң өткізбейтін құрылым4. Қолданудың әдеттегі сценарийлері · Автоматтандырылған құрастыру желілеріне, роботты тұтқалар мен қысқыш құрылғыларға арналған пневматикалық басқару ілмектер

     --Ауаны үрлеу, сұйықтық ағыны және вакуумды адсорбциялау жүйелері

     --Қаптама, полиграфия, тоқыма, ағаш өңдеу және тамақ өңдеу машиналары

     --Нөлдік қысымды іске қосуды, вакуумдық үйлесімділікті, жоғары жиілікті циклді және ықшам орнату кеңістігін қажет ететін жабдық

     --Орталықтандырылған клапан аралдары және коллекторлы интегралды пневматикалық басқару схемалары

Бір сөйлемнен тұратын түйіндеме

     SOLH VT317 тікелей әрекет ететін 3 портты қалқымалы электромагниттік клапан нөлдік қысымды іске қосу, толық вакуумдық үйлесімділік, алты ауыспалы функция, ықшам жоғары ағынды өнімділік және техникалық қызмет көрсетусіз жұмыс істеу мүмкіндігін береді, барлық автоматика пневматикалық тізбектерін қосу-өшіру және коммутациялауды басқару үшін үнемді әмбебап клапан ретінде қызмет етеді.
