TWQ сериясы бекітілген биіктіктегі тығын цилиндрі | Ықшам жеңіл және орташа жұмысты тоқтату цилиндрі

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH TWQ сериясы жеңіл және орташа жүктемедегі автоматтандырылған конвейер желілері үшін оңтайландырылған бекітілген биіктігі бар тығын цилиндрі болып табылады. Оның ықшам корпус құрылымы, төрт қосымша шыбық ұшы, гидравликалық буфердің болуы және қосымша механикалық өздігінен құлыптау функциясы бар. 10–150 кг паллет пен құралды тоқтатуға, станцияны шектеуге және тасымалдауды орналастыруға жарамды TWQ цилиндрі жеңіл және орташа жүктемелі автоматтандыру сценарийлері үшін жоғары өнімділікті стандартты шешім ретінде қызмет етеді.

 1.1 Бекітілген орнату биіктігінің дизайны

     Біріктірілген бекітілген биіктік корпусы жоғары қайталанатын орналасу дәлдігімен жылдам және қарапайым орнатуды қамтамасыз етеді. Ол стандартталған конвейер станцияларының схемаларына тамаша сәйкес келеді, биіктікті реттеу процедураларын болдырмайды және орнында орналастыру тиімділігін арттырады.

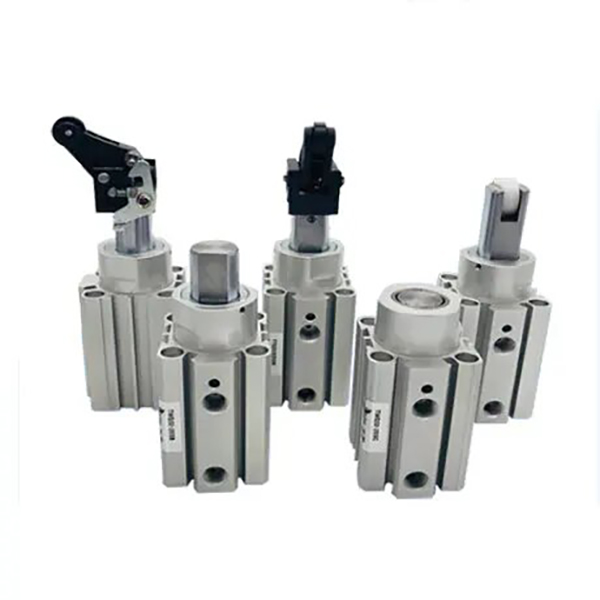

 1.2 Төрт әмбебап таяқшаның түрі (негізгі артықшылығы)

     • B Жазық өзек түрі: Айналуға қарсы жалпақ поршеньді штанганың құрылымы бүйірлік күш жағдайында дәл позицияны сақтай отырып, тұрақты тоқтау өнімділігін және күшті эксцентрлік жүктемеге төзімділікті қамтамасыз етеді.

     • C Дөңгелек өзек түрі: Соққыға төзімділігі жоғары қалыңдатылған тұтас дөңгелек поршеньді штанга, үлкен бүйірлік күші бар жұмыс жағдайлары үшін арнайы әзірленген және құралды орналастырудың нақты талаптары.

     • R Ролик рычагының түрі: Тұтқаны + домалау контактінің құрылымы біркелкі домалау қозғалысы арқылы тоқтату әсерін азайтады, конвейер желісінің жоғары жылдамдықты үздіксіз жұмысы үшін өте қолайлы.

     • K Реттелетін буфер рычагының түрі: Кірістірілген реттелетін гидравликалық буфер әртүрлі салмақтағы дайындамаларға және тасымалдау жылдамдығына бейімделу үшін демпфингке төзімділікті еркін реттеуге мүмкіндік береді, айнымалы жұмыс жағдайлары үшін оңтайлы жұмсақ тоқтату әсеріне қол жеткізеді.

  1.3 Қосымша өзін-өзі құлыптау функциясы (R/K нұсқасы)

     Роликті және буферлік рычаг нұсқалары қосымша механикалық өздігінен құлыптау құрылымын қолдайды. Дайындама соққысын тоқтатқаннан кейін цилиндр кері итеруді және кері итеруді болдырмау үшін иінтіректі автоматты түрде бекітеді, дайындаманың орын ауыстыруын тиімді түрде жояды және конвейер станциясының тұрақтылығы мен консистенциясын айтарлықтай жақсартады.

 1.4 Шағын өлшем және берік құрылым

     Цилиндр корпусы қатты анодизациялауды қолданады, ал поршеньдік штанга қатты хромдалған, тамаша тозуға төзімділік пен соққыға төзімділікті қамтамасыз етеді. Стандартты майсыз жұмыс таза өндірістік орталарға және дәнекерлеудің шашырамайтын сценарийлеріне бейімделеді. Төрт жағында резервтелген сенсорлық ойықтар икемді орналасу үшін құрылымдық кедергісіз магниттік қосқышты орнатуға мүмкіндік береді.

  1.5 Әртүрлі жұмыс режимдері

     Қосымша қос әрекетті стандартты режим және бір әрекетті (серіппелі ұзарту / серіппелі тарту) режимдері әртүрлі өнеркәсіптік басқару логикасына сәйкес келетін автоматты циклді, қуатты өшіру қауіпсіздігін қорғауды және уақытша тоқтату талаптарын қамтиды.

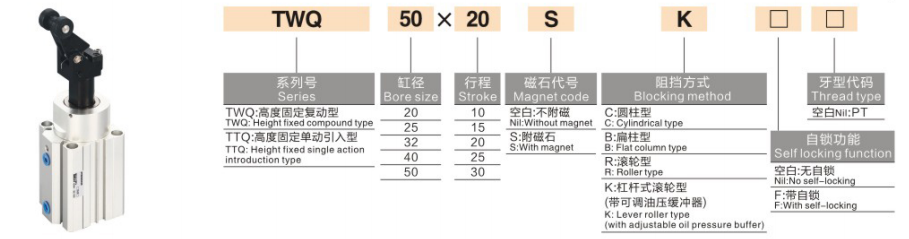

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1. Типтік үлгі мысалдары: TWQ32-20SB, TWQ50-30RK-F

 2. Стандартты тапсырыс үлгілері

     • Стандартты жалпақ таяқша үлгісі: TWQ32-20SB (φ32 саңылау, 20 мм инсульт, жазық бағананың штангасы, резеңке буфер)

     • Өздігінен құлыпталатын реттелетін буфер үлгісі: TWQ50-30RK-F (φ50 саңылау, 30 мм жүріс, реттелетін гидравликалық буфер тұтқасы, өздігінен құлыптау функциясы бар)

3. Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

  3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: Екі әрекетті, бір әрекетті (серіппелі ұзарту / серіппелі тарту)

     • Жұмыс қысымының диапазоны: 0,05~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

     • Қоршаған орта температурасы: -10℃~60℃ (мұзсыз орта)

     • Буфер конфигурациясы: S = Екі жақты резеңке буфер; K = Реттелетін гидравликалық буфер + екі жақты резеңке буфер

     • Майлау режимі: Майсыз жұмыс

     • Орнату әдісі: Стандартты бекітілген биіктіктегі фланецті орнату

 3.2 Стандартты саңылау және инсульт комбинациясы

  3.3 Теориялық тоқтату күші (бірлік: N @0,5 МПа)

  3.4 Өнімнің салмағы (бірлік: кг стандартты соққы)

4. Негізгі конфигурация және таңдау нұсқаулары

  4.1 Өзек ұшы түрін таңдау

     • B Жазық баған түрі (ұсынылады): Айналдыруға қарсы және жоғары тұрақтылық конструкциясы, жеңіл жүктемелерге (10–80 кг) және айқын бүйірлік әсерсіз төмен жылдамдықта жұмыс істеуге (≤0,3м/с).

     • C Дөңгелек баған түрі: Күшті соққыға төзімді қалыңдатылған шыбықтың құрылымы, үлкен бүйірлік күші бар позициялау сценарийлерін орнату үшін өте қолайлы.

     • R Ролик рычагының түрі: Төмен соққы және тегіс илемдеу өнімділігі, жоғары жылдамдықты (≤0,5 м/с) және жеңіл-орташа жүктеме (30–100 кг) конвейер желілері үшін өте қолайлы.

     • K Реттелетін буфер рычагының түрі: Орташа жүктемелерге (50–150 кг), жоғары жиілікті старт-тоқтауға және тұрақсыз жылдамдықтағы жұмыс жағдайларына арналған бейімделгіш демпферлік және жоғары соққыға төзімділік.

  4.2 Өздігінен құлыптау функциясын таңдау

     • F Өздігінен құлыптау түрі (Автоматты сызықтар үшін ұсынылады): R/K рычаг нұсқалары үшін ғана қол жетімді. Автоматтандырылған желілердің үздіксіз жұмысының тұрақтылығын едәуір жақсарта отырып, дайындаманың қайта көтерілуіне және станцияның орын ауыстыруына жол бермейді.

     • Құлыпталмайтын түрі: Толық автоматты өндіріс желілері үшін ұсынылмаған кері әсері бар және қолмен қалпына келтіру операциясы бар сценарийлер үшін үнемді шешім.

  4.3 Жұмыс режимін таңдау

     • Екі жақты әрекет: Екі жақты басқарылатын әрекеті бар максималды тоқтату күші, жоғары жиілікті және толық автоматты басқару сценарийлері үшін қолайлы.

     • Бір әрекетті (Көктемгі ұзарту): Қауіпті станциялар мен қуатты өшіруден қорғау қолданбалары үшін қауіпсіздікке басымдық бере отырып, электр қуаты үзілгеннен кейін дайындамаларды тоқтату үшін автоматты түрде ұзарады.

     • Бір әрекетті (көктемгі қайтару): Ауа беруді тоқтатады және қуат өшірілгенде автоматты түрде босатады, әдетте ашық конвейер желілеріне және уақытша тоқтату тапсырмаларына бейімделген.

5. Типтік қолданба сценарийлері

     • Жеңіл және орташа жүкті конвейерлік желілер: Электроника, тұрмыстық техника және тамақ өнеркәсібіндегі 10–150 кг паллет пен құрал тақтайшаларын тоқтатуға, шектеуге және тасымалдауға қолданылады.

     • Жоғары жылдамдықты материалдарды өңдеу желілері: R/K рычаг құрылымы роликті және таспалы конвейерлердегі жеңіл жүкті жоғары жылдамдықты (≤0,5м/с) дайындамаларды біркелкі нөлдік соққысыз тоқтатуды қамтамасыз етеді.

     • Автоматтандырылған жабдық станциялары: Оңай орнатуға арналған ықшам корпус, станоктарды жүктеу/түсіруді шектеу, құрастыру станциясын орналастыру және тексеру станциясын тоқтату үшін кеңінен қолданылады.

     • Қаптама және логистикалық желілер: Картон мен материал қорапшасын тоқтатуға, станцияны бөлектеуді бұғаттауға және жинақтауды орналастыруға өте ыңғайлы, жоғары шығындар өнімділігі мен төмен техникалық қызмет көрсету.

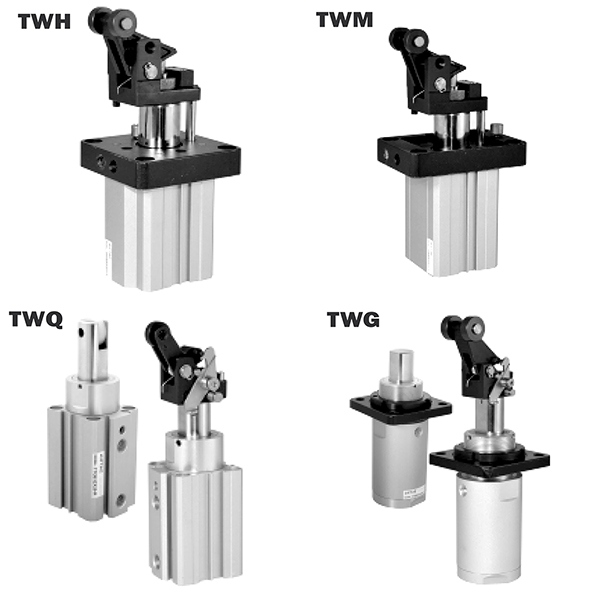

6. TWQ және TWH/TWM серияларын жылдам салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Тесік өлшемін таңдау: 200% қауіпсіздік коэффициенті бар дайындаманың салмағына сәйкес тесікті таңдаңыз (теориялық тоқтату күші ≥ нақты жүктеме × 2). 80 кг төмен жүк үшін φ25/φ32 таңдаңыз; 80–150 кг жүк үшін φ40/φ50 таңдаңыз.

     2. Штанганың ұшы және буферді таңдау: Төмен жылдамдықты жеңіл жүктеме сценарийлері үшін B жалпақ штангасын + S резеңке буферін қабылдаңыз; жоғары жылдамдықты жеңіл жүктеме желілері үшін R ролик түрін таңдаңыз; орташа жүктеме және жоғары жиіліктегі жұмыс жағдайлары үшін реттелетін K буфер түрін таңдаңыз.

     3. Функционалдық конфигурацияны таңдау: Автоматты өндіріс желілері үшін F өздігінен құлыптауды жабдықтау; жоғары жиілікті циклдік басқару үшін қос әрекетті режимді таңдау; қауіпсіздікке басымдық беретін және электр қуатын өшіретін қорғаныс станциялары үшін бір әрекетті серіппелі ұзарту режимін қабылдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH TWQ сериялы бекітілген биіктіктегі тығын цилиндрі ықшам дизайнмен, көп шыбықтармен үйлесімділікпен және қосымша өздігінен құлыптау және реттелетін буфер функцияларымен ерекшеленеді, 10–150 кг жеңіл және орташа жүкті автоматтандырылған конвейерлік жүйелер үшін жоғары құны бар, тұрақты және икемді тоқтату шешімдерін қамтамасыз етеді.
