TWH / TWM сериялы рычагты роликті тығын цилиндрі | Өздігінен құлыпталатын ауыр жүкті тоқтату цилиндрі

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

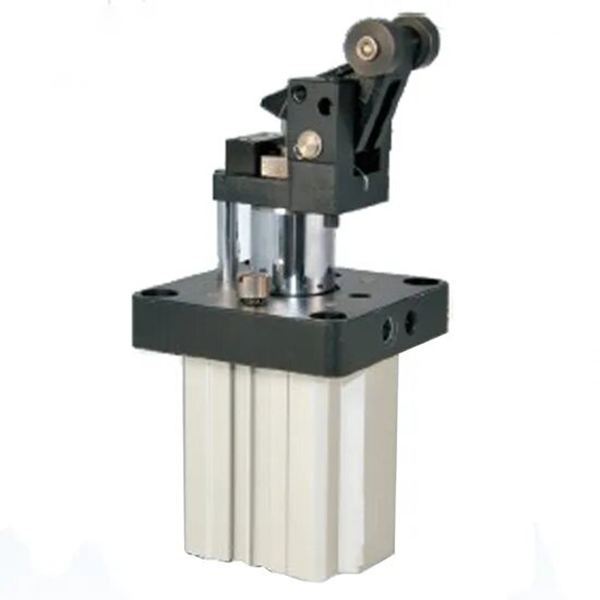

     SOLH TWH/TWM сериялары орташа және ауыр жүкті автоматтандырылған конвейер желілеріне арналған иінтіректі ролик тәрізді ауыр жүкті тығынды цилиндрлер. φ20мм-ден φ80мм-ге дейінгі саңылау өлшемдерін қамтитын серияның негізгі артықшылықтары бар, оның ішінде кіріктірілген өздігінен құлыпталатын кері шығуға қарсы механизм, стандартты реттелетін гидравликалық буфер, жоғары қаттылық рычаг құрылымы және біріктірілген фланецті бекіту. Ол конвейерді тоқтату, тасымалдау орнын анықтау және станцияны ауыстыру үшін кеңінен қолданылатын 30-300 кг паллет пен құрал тақтайшаларын тұрақты түрде өңдейді, орташа және ауыр жүкті автоматтандыру сценарийлері үшін негізгі сенімді тығындау шешімі ретінде қызмет етеді.

  1.1 Иінтіректі роликтің күшін арттыратын құрылым

     Екі әрекетті рычагты роликтің дизайнын қабылдай отырып, өнім рычаг күшін күшейту және домалау контактінің жұмыс принципін пайдаланады. Ол төмен соққымен және тегіс домалау жұмысымен үлкен тоқтату күшін береді, дайындаманың тоқтауы кезінде қатты соққыны тиімді азайтады және жабдықты да, дайындамаларды да қорғайды.

  1.2 Негізгі өздігінен құлыпталатын кері қайтаруға қарсы функция

     Қосымша жаңарту ретінде біріктірілген механикалық өздігінен құлыптау механизмімен жабдықталған. Дайындама соққысын тоқтатқаннан кейін цилиндр дайындаманың кері итерілуіне және кері итерілуіне жол бермеу үшін иінтіректі автоматты түрде құлыптайды, станцияны ауыстыру проблемаларын жояды және жалпы өндіріс желісінің тұрақтылығы мен орналасу дәлдігін айтарлықтай жақсартады.

  1.3 Бағалы гидравликалық буфер жүйесі

     • φ20/φ25 Кіші тесік: Реттелмейтін гидравликалық буфермен үйлесімді, үнемді тұрақты буферлеу өнімділігімен жеңіл және орташа жүктемедегі төмен жылдамдықтағы жұмыс жағдайларына тамаша бейімделеді.

     • φ32–φ80 Үлкен тесік: реттелетін гидравликалық буфермен жабдықталған. Пайдаланушылар соққы энергиясын толығымен сіңіру және нөлдік соққысыз тоқтатуға қол жеткізу үшін демпферлік қарсылықты өзгерту, әртүрлі салмақтағы дайындамаларды сәйкестендіру және тасымалдау жылдамдығын өзгерту үшін реттеу дискісін еркін айналдыра алады.

  1.4 Жоғары қаттылық және ұзақ мерзімді дизайн

     Тозуға төзімділігі, қысымға төзімділігі және соққыға төзімділігі бар қалыңдатылған қатты хромдалған поршеньді өзек пен қатты анодталған цилиндр корпусын қабылдайды. Стандартты майсыз жұмыс дизайны таза өндіріс ортасына және дәнекерлеудің шашырауына төзімді жұмыс жағдайларына бейімделеді, техникалық қызмет көрсету аз және қызмет ету мерзімі ұзартылған.

  1.5 Икемді орнату және коммутатордың орналасуы

     Стандартты фланецті орнату жылдам және тұрақты орнатуды қамтамасыз етеді. Цилиндр корпусы қосымша керек-жарақтарсыз тікелей магнитті қосқыш орнатуды қолдайтын сенсорды орнату ойықтарымен алдын ала сақталған. 4 жақты монтаждау дизайны күшті орналасу бейімделуімен жердегі арматура кедергілерін болдырмайды.

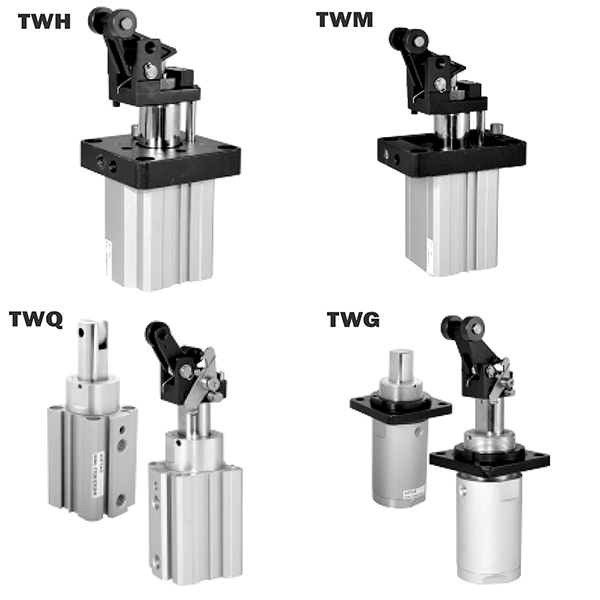

  1.6 Модельді функционалдық дифференциалдау

     • TWH сериясы: Ең үлкен тоқтату күші бар стандартты қос әрекетті құрылым, ауыр жүктеме және жоғары жиілікті старт-тоқтату сценарийлеріне жарамды.

     • TWM сериясы: Енгізілген серіппелі құрылымымен қосарланған әрекет, электр қуаты үзілгеннен кейін автоматты босатуды жүзеге асыру, жоғары қауіпті станциялар үшін жабдық пен персонал қауіпсіздігіне басымдық беру.

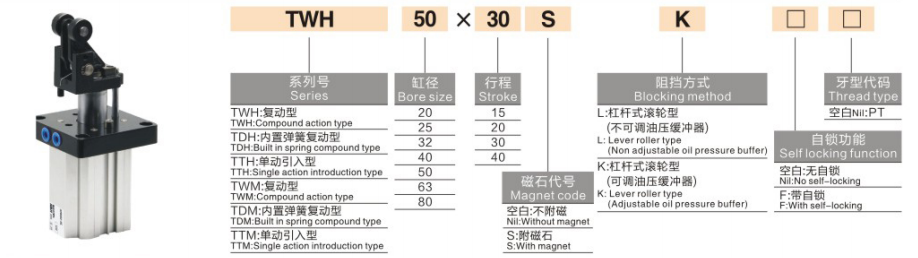

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1. Типтік үлгі мысалдары: TWH50-30SK-F, TWM63-30K-F

  2. Стандартты тапсырыс үлгілері

     • Өздігінен құлыпталатын орташа жүктеме үлгісі: TWH50-30S-F (φ50 саңылау, 30 мм жүріс, реттелмейтін гидравликалық буфер, өздігінен құлыптау функциясы бар)

     • Қауіпсіздікті өшіру үлгісі: TWM63-30K-F (φ63 саңылау, 30 мм инсульт, реттелетін гидравликалық буфер, кірістірілген серіппелі қауіпсіздік құрылымы, өздігінен құлыптауы бар)

3. Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

 3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: TWH = Екі жақты әрекетті; TWM = Кірістірілген серіппемен қосарлы әрекетті

     • Жұмыс қысымының диапазоны: 0,05~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

     • Қоршаған орта температурасы: -10℃~60℃ (мұзсыз орта)

     • Буфер конфигурациясы: φ20/φ25 = Реттелмейтін гидравликалық буфер; φ32~φ80 = Реттелетін гидравликалық буфер

     • Майлау режимі: Майсыз жұмыс

     • Орнату әдісі: Стандартты фланецті орнату

  3.2 Стандартты саңылау және инсульт комбинациясы

 3.3 Теориялық тоқтату күші (бірлік: N @0,5 МПа, тұтқаның шығысы, TWH)

  3.4 Өнім салмағы (бірлік: кг стандартты инсульт, TWH)

4. Негізгі конфигурация және таңдау нұсқаулары

 4.1 Буфер түрін таңдау

     • S реттелмейтін гидравликалық буфер: φ20/φ25 шағын тесіктерге арналған. Тұрақты бекітілген буферлеу өнімділігі бар, үнемді, жеңіл жүктемелерге (≤50кг) және төмен жылдамдықтағы жұмысқа (≤0,3м/с) жарамды.

     • K реттелетін гидравликалық буфер: φ32–φ80 үлкен ұңғымаларға арналған. Әртүрлі жұмыс жағдайларына бейімделе отырып, орташа және ауыр жүктемелерге (50–300 кг) және орташа жылдамдыққа (≤0,5 м/с) тамаша сәйкес келетін демпферлік еркін реттеуді қолдайды.

 4.2 Өздігінен құлыптау функциясын таңдау

     • F Өздігінен құлыптау түрі (ұсынылады): Дайындама соққысын тоқтатқаннан кейін автоматты құлыптау, дайындаманың кері көтерілуін және станцияның орын ауыстыруын тиімді болдырмайды. Толық автоматтандырылған үздіксіз конвейер желілері үшін өте қолайлы, бұл операциялық тұрақтылықты айтарлықтай жақсартады.

     • Құлыпталмайтын түрі: Кішкене кері әсері және қолмен қалпына келтіруі бар сценарийлер үшін ғана қолданылады. Орналастыру тұрақтылығының нашарлығына байланысты автоматты өндіріс желілері үшін ұсынылмайды.

  4.3 Жұмыс режимін таңдау

     • TWH қос әрекетті: Екі жақты басқарылатын қысу және босату арқылы максималды тоқтату күші. Ауыр жүкті және жоғары жиілікті старт-тоқтамалы велосипедпен жүру сценарийлері үшін оңтайландырылған.

     • TWM серіппелі қос әрекетті: Жабдық пен персонал қауіпсіздігін қамтамасыз ететін электр қуаты үзілген кезде автоматты босату. Қауіпті жұмыс станциялары мен қуатты өшіруден қорғау қолданбалары үшін басымдық берілген.

5. Типтік қолданба сценарийлері

     • Орташа және ауыр жүкті конвейерлік желілер: Электроника, тұрмыстық техника және логистика салаларындағы 50–300 кг паллеттерді және құрал тақталарын тоқтатуға, тасымалдауға және жылжытуға қарсы мамандандырылған, орташа ауыр жүктемені шектейтін тұрақты өнімділікті қамтамасыз етеді.

     • Материалды өңдеудің автоматтандырылған желілері: Орташа-жоғары жылдамдықты (≤0,5м/с) дайындаманың роликті және таспалы конвейерлердегі тоқтауына қолданылады. Реттелетін гидравликалық буфер дайындамаларды қорғау үшін жұмсақ және соққысыз тоқтату процесін қамтамасыз етеді.

     • Станок және дәнекерлеу станциялары: Станокты тиеу/түсіруді шектеу және дәнекерлеу қондырғысын орналастыру үшін қолайлы. Соққыға төзімділігімен және дәнекерлеу шлактарының алдын алумен ерекшеленеді, ол ауыр өндірістік жұмыс жағдайларына тұрақты түрде бейімделеді.

     • AS/RS & AGV қондыру жүйелері: Стереоскопиялық қойма паллет тоқтату және AGV дәл қондыру орналастыру үшін пайдаланылады. Өзін-өзі құлыптауға қарсы конструкция тұрақты әрекетті және интеллектуалды қойма жүйелері үшін сенімді сигнал кері байланысын қамтамасыз етеді.

6. 3-қадамды жылдам таңдау нұсқаулығы

     1. Тесік өлшемін таңдау: Дайындама салмағы мен жұмыс жылдамдығына сәйкес тесікті таңдаңыз. Қауіпсіздік стандартын орындаңыз: теориялық тоқтату күші ≥ нақты жүктеме × 2. φ25 50 кг-нан төмен жүк үшін; 50–150 кг жүк үшін φ32/φ40; 150–300 кг жүк үшін φ50/φ63.

     2. Буфер түрін таңдау: φ20/φ25 тесігі үшін S реттелмейтін буферді таңдаңыз; айнымалы жылдамдық пен жүктеме жағдайларына бейімделу үшін φ32-ден жоғары саңылаулар үшін реттелетін K буферін таңдаңыз.

     3. Функционалдық конфигурацияны таңдау: Барлық автоматты өндіріс желілері үшін F өздігінен құлыптауды таңдаңыз; ауыр жүктеме және жоғары жиілік сценарийлері үшін қос әрекетті TWH қабылдау; қауіпсіздікке басымдық беретін және өшірілген қорғаныс станциялары үшін TWM серіппелі түрін таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH TWH/TWM сериялы орташа ауыр жүкті иінтіректі роликті тығын цилиндрлері 30–300 кг автоматтандырылған конвейерлер мен өндірістік станциялар үшін тұрақты, аз әсер ететін және жоғары қауіпсіздікті кәсіби тоқтату шешімдерін қамтамасыз ететін өздігінен құлыпталатын кері бұрылу механизмін және деңгейлі гидравликалық буферлік жүйені біріктіреді.
