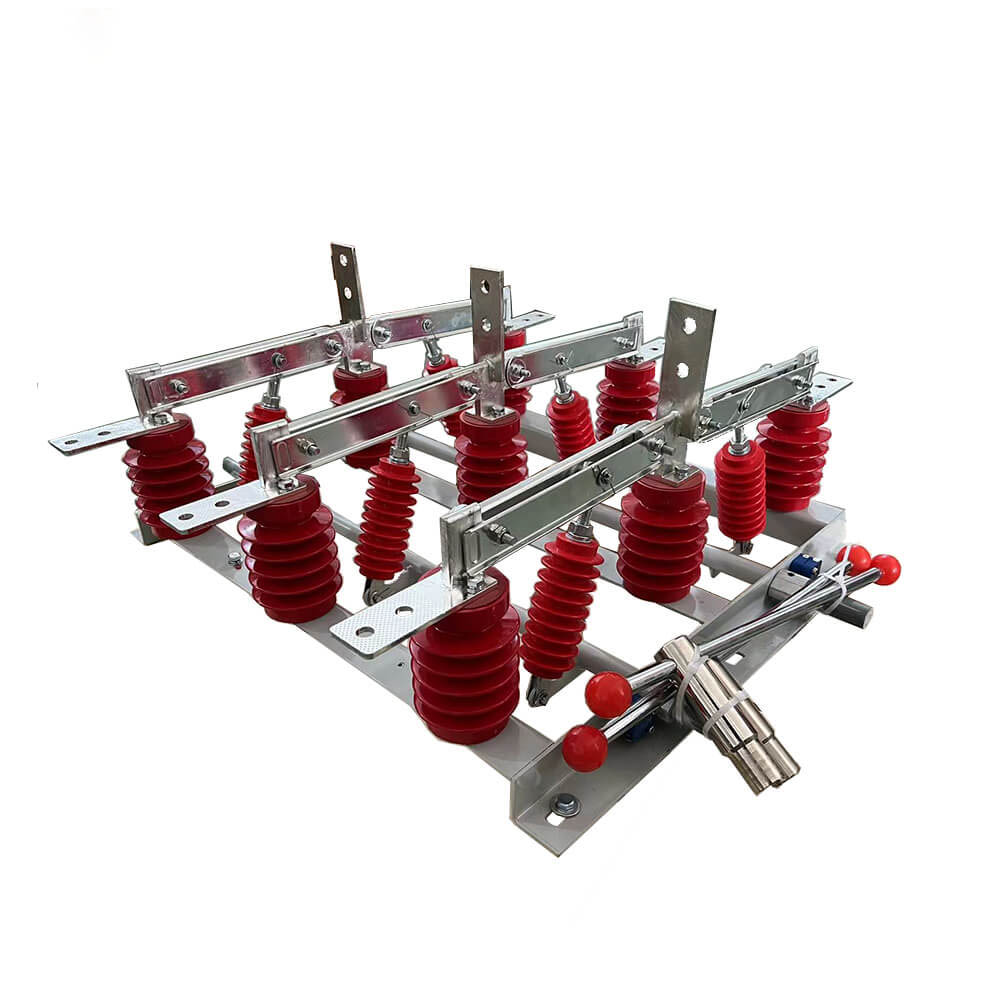

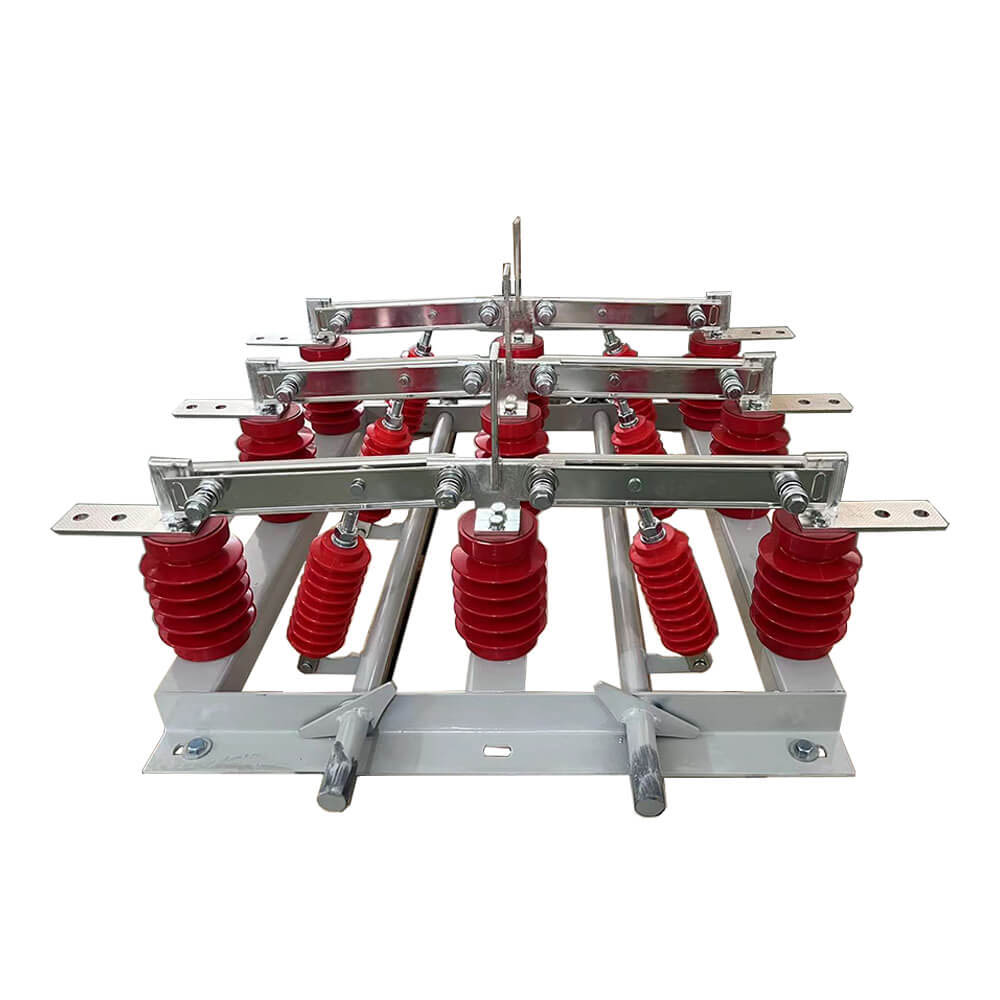

Сыртқы жоғары кернеуді қосарланған қосарлы пышақты қабырғадағы ажыратқыш қосқыштар арқылы қосқыш

Құрылым және жұмыс принципі

     GN19-12 / 400, 630, 1000, 1250 типті ажыратымдылық қосқышы әр фаза үшін екі тірек оқшаулағыштарының негізіне бекітілген. (GN19-12C / 400, 630, 1000, 1250 түрі бір тірек оқшаулағыштары бар және бір фарфордан жасалған оқшаулағыш бар.) Үш фаза параллель орнатылады, ал өткізгіш бөлігі контактілердің пышақтары мен контактілерді ұстаушылардан (немесе өткізгіш өзектерден) тұрады. Контакт пышағының әр фазасы галстук оқшаулағыштың ортасына қосылған, оқшаулағыш байлаңыз және қосылған шпиндельдің түбіне орнатылған. Шпиндель қосылатын ROD (пайдаланушы берілген) және CS6-1 қозғалмалы механизм түріне тұтқасы арқылы қосылған. Байланыстыратын контакт пышағы екі сықылған мыс табақшадан тұрады, бұл төменгі температураны төмендету үшін контакт пышағының жылу бөлігін арттырады, сонымен қатар коммутатордың динамикалық тұрақтылығы жақсарады. Контакт пышағының бір ұшында контакт блогына (немесе өткізгіш өзекке) бекітілген болтпен (орамал) бекітіледі. GN19-12 / 1000, 1250 магниттік құлып тақтайшасын орнатумен байланыста, сонымен қатар магниттік құлып тақтайшасының мақсаты - аралығындағы екі ойық пышақты жақсарту үшін үлкен қысқа тұйықталу тогы тарту. GN19-12 / 400, 630 ажыратқышы ток арқылы аз ғана шектеулер бар, сондықтан магниттік құлыптау тақтасын қосудың қажеті жоқ.

Негізгі төлсипаттар

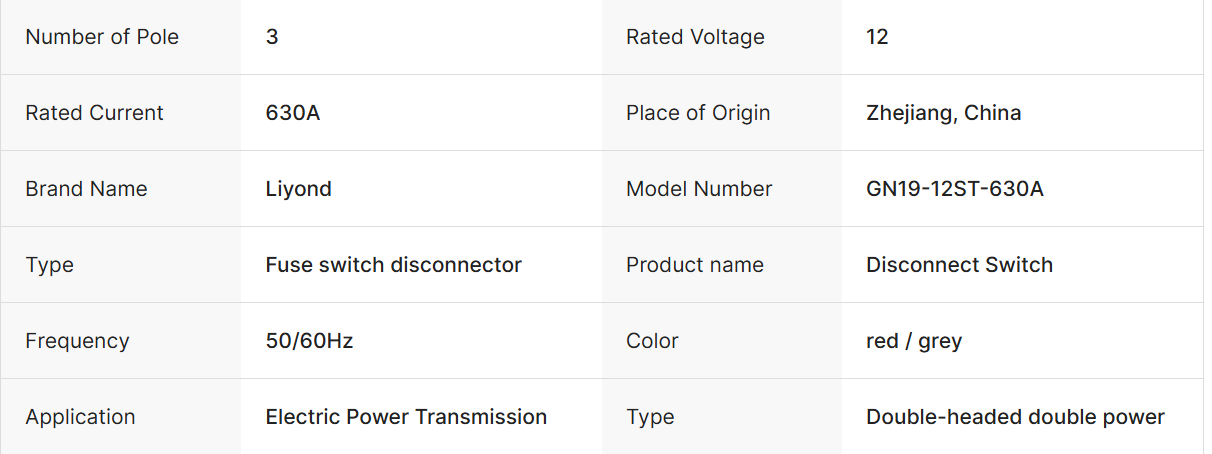

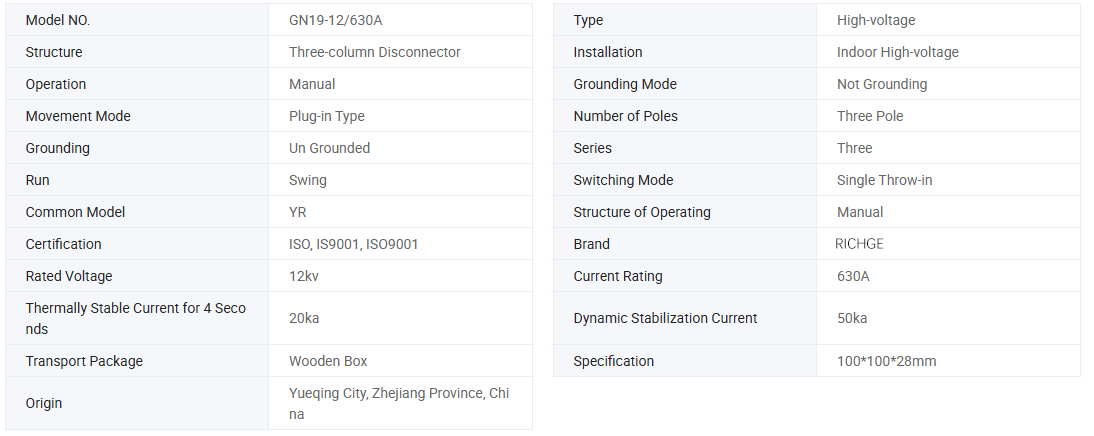

Техникалық параметр

Улгі	Номиналды кернеу (кВ)	Номиналды ток (A)	Қысқа мерзім ішінде токқа төтеп береді (/ 4s)	Ағымдағы ең жоғары шың ()
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C / 400-12.5	12	400	12.5	31.5
GN19-12C / 630-20	12	630	20	50
GN19-12C / 1000-31.5	12	1000	31.5	80
GN19-12C / 1250-31.5	12	1250	31.5	80

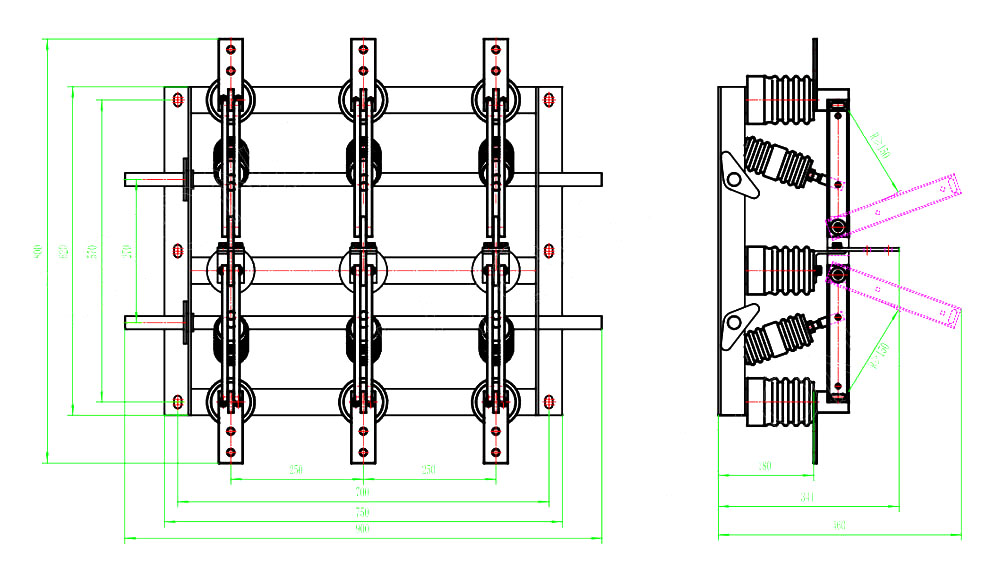

Сурет

Экологиялық жағдайларды қолданыңыз

1. Қоршаған орта температурасының жоғарғы шегі + 40 ₸, төменгі шегі - лимит -l0 ℃, Ескерту: сақтау және тасымалдау -25 ℃

2. Биіктік 1000м-ден аспайды

3. Салыстырмалы ылғалдылық: тәуліктік орташа есеппен 95% -дан аспайды, ай сайын орташа айлық 90% -дан аспайды

4

5. Айналадағы ауа коррозиялық немесе жанғыш газдардан, су буларынан және басқа да айқын ластанудан босатылуы керек.

6. Тұрақты және зорлық-зомбылық жоқ.

Ескерту: Егер жоғарыда көрсетілген шарттарға сәйкес келмесе, мәселені шешу үшін өндірушіден кеңес алыңыз

Нұсқаулыққа тапсырыс беру

● OEM & ODM қабылдаңыз: Иә

● сертификат: ce, тестілеу туралы есептер

● өндіріс уақыты: 7 ~ 12 жұмыс күні

● Кепілдік мерзімі: 12 ай

● Жеткізу мерзімі: 15 күн

● Осы қосқышқа тапсырыс берген кезде, модель сипаттамасын, номиналды кернеуді, бағаланған ток және басқа техникалық мәліметтерді көрсетіңіз.

● Егер арнайы талаптар болса, сіз оларды шешуге келіссөздер жүргізе аласыз.
