GW4-12 (40.5) Outdoor HV ажыратқышы

  Жоғары вольтты ажырату - бұл электр станциясы мен қосалқы станцияның электр жүйесінде, оны жоғары вольтты ажыратқышпен бірге пайдалану қажет. Ол кернеу мен жүктеме жағдайында жоғары вольтты жабдық желілерін қосу, кесу немесе өзгерту үшін қолданылады. Оның негізгі функциялары: жоғары вольтты электр құрылғыларының және құрылғылардың қауіпсіздігін қамтамасыз ету, кернеуді оқшаулау және кесу, кіріс жүктемесін және қысқа тұйықталу тогын, оны өшіруге болады, оны тек күшті доғалар шығармайды, ол дейді, ол ARC сөндіру функциясы жоқ; Орнату орнына сәйкес оны ішкі және сыртқы түріне, оқшаулағыш тіректерінің санына, бір баған түріне, екі баған түріне, екі баған түріне және үш баған түріне бөлуге болады, қосарланған баған түрі және үш баған түрі, әрбір кернеу деңгейі үшін қосымша жабдықтары бар.

  GW4-12 (40.5) Жоғары вольтты ажырату ажыратқышы кернеуі бар, бірақ 50/60 Гц, 12 (40.5) кВ электр желісімен тізбекті ашу және жабу үшін пайдаланылады. IC129-1984 стандарттарымен келісімдер, айнымалы ток ажыратқышы және жерге қосу және GB1985 және басқа да салыстырмалы стандарттар.

Жұмыс механизмі

  Жоғары вольтты ажырату бағдарламасы техникалық қызмет көрсетудегі жоғары вольтты электр құрылғыларының және құрылғылардың қауіпсіздігін қамтамасыз ете алады және оқшауланған кернеудің рөлін ойнатады. Оны кесу, енгізу токын азайту және қысқа тұйықталу тогын бұзу үшін пайдалануға болмайды. Мұны тек кейбір коммутациялық операциялар үшін қолдануға болады, бұл күшті доға шығармайды, дейді, ол ARC сөндіру функциясы жоқ. Орнатудың әртүрлі орындарына сәйкес оны ішкі және сыртқы түріне бөлуге болады, оны ішкі түріне бөлуге болады және оны ішкі типтегі және сыртқы түріне, қосарланған баған түрлерінің санына, қосарланған түрі және үш баған түрі, әрбір кернеу деңгейі үшін қосымша жабдықпен бөлуге болады. Ол сонымен қатар техникалық қызмет көрсету қауіпсіздігінің қауіпсіздігін қамтамасыз ету үшін жоғары вольтты тарату құрылғысының ажыратылған бөлігін тікелей оқшаулана алады. Жоғары вольтты ажыратқыштың барлық байланыстары айқын сыну нүктелері бар ауада ұшырайды. Ажыратқыштың ARC сөндіргіш құрылғысы жоқ, сондықтан оны ағынды немесе қысқа тұйықталу тогын өшіру үшін пайдалануға болмайды. Әйтпесе, жоғары вольтты әсер ете отырып, сыну нүктесі күшті доға шығарады, оны сөндіру қиын (фазалар мен фазалар арасындағы қысқа тұйықталу), тіпті жабдықты өртеп, жеке қауіпсіздікке қауіп төндіруі мүмкін, бұл «жүктелетін ажыратқышты тарту».

  Жоғары вольтты ажырату жүйесінің жұмыс режимін өзгерту үшін кейбір тізбектерді ауыстыру үшін пайдалануға болады. Мысалы, қос авту тізбегінде жұмыс тізбегін бір автобусты бір автобустың бір автобусынан екіншісіне ауыстыру үшін жоғары вольтты ажыратқышты пайдалануға болады.

Құрылым мүмкіндігі

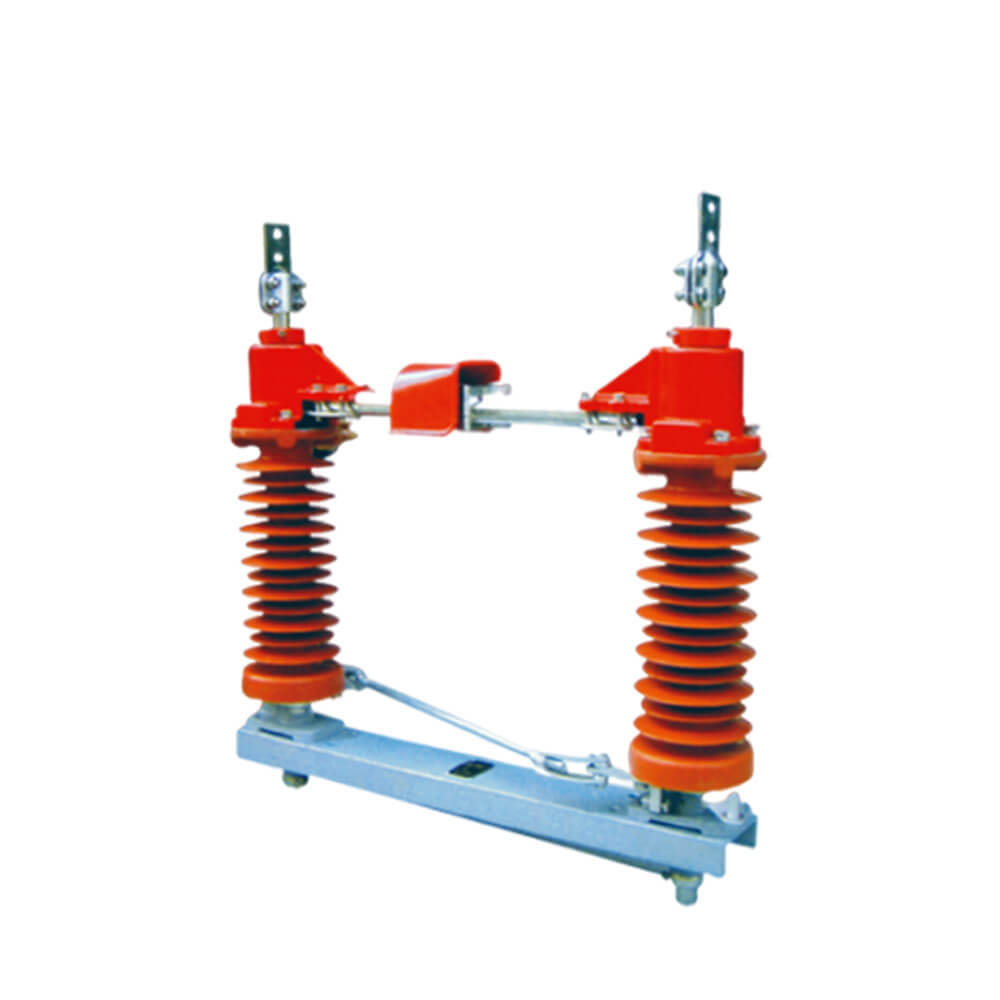

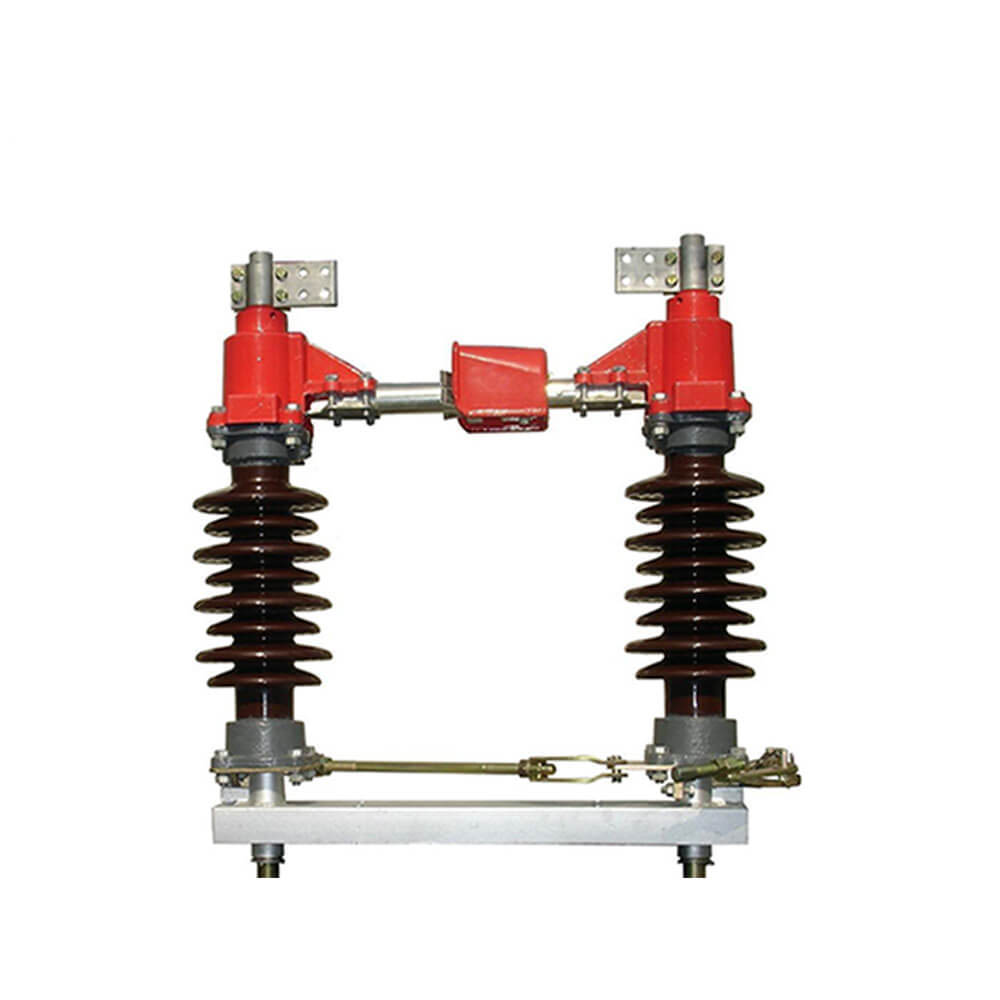

 Бұл ажыратқыш қосқыш тұғырдан, оқшаулағыш бөренелерден, электр материалы мен жұмыс механизмінен тұрады. Әр полюсте екі жақша бар, ал әрбір жаққыштың үстіне электрлік орнатылған және екі жүздің қосылым нүктесі екі жақшаның арасында орнатылған. Жұмыс механизмінің жүргізілуімен екі пышақ жабу үшін көлденең тоқсан градусқа айналуы мүмкін. Біз үш полюсті ажыратқыш қосқыштарды INTERLLINK ROD арқылы үш полюсті қосқышқа қосуға болады. Бұл ажыратқыш қосқышты CS11 түрімен немесе CS17 типті қолмен беру механизмімен сәйкестендіруге болады. (мотор механизмі пайдаланушының талабына сәйкес, ақылға қонымды құрылым, икемді пайдалану; ыңғайлы орнату, бір полюсті немесе үш полюсті қолдануға қабілетті; Байланыс, қауіпсіз және сенімді оқшаулағыштың кең қашықтығы. Жерге қосу түрі пайдаланушының талабына сәйкес икемді, жерге қосудың бір бөлігі немесе жерге қосу мүмкін емес.

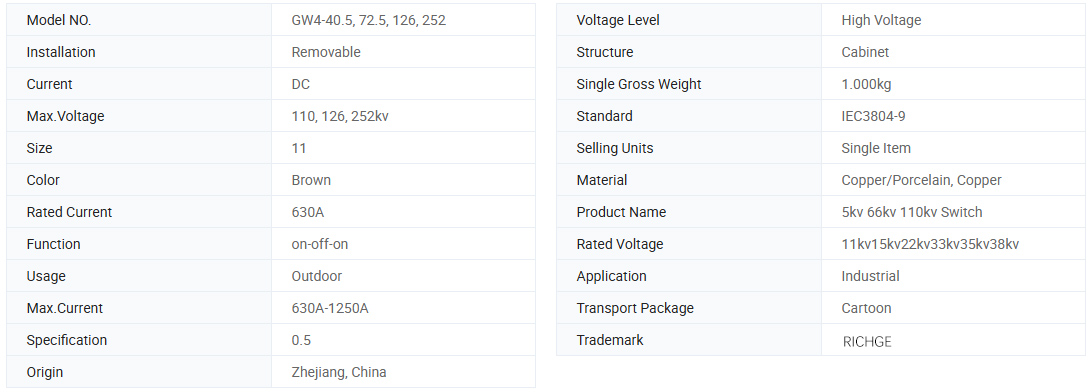

Техникалық параметр

Улгі	Номиналды кернеу (кВ)	Номиналды ток (A)	Ағымдағы (Ка) төтеп беру	4S қысқа уақыт Ағымдағы (Ка) төтеп беру
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

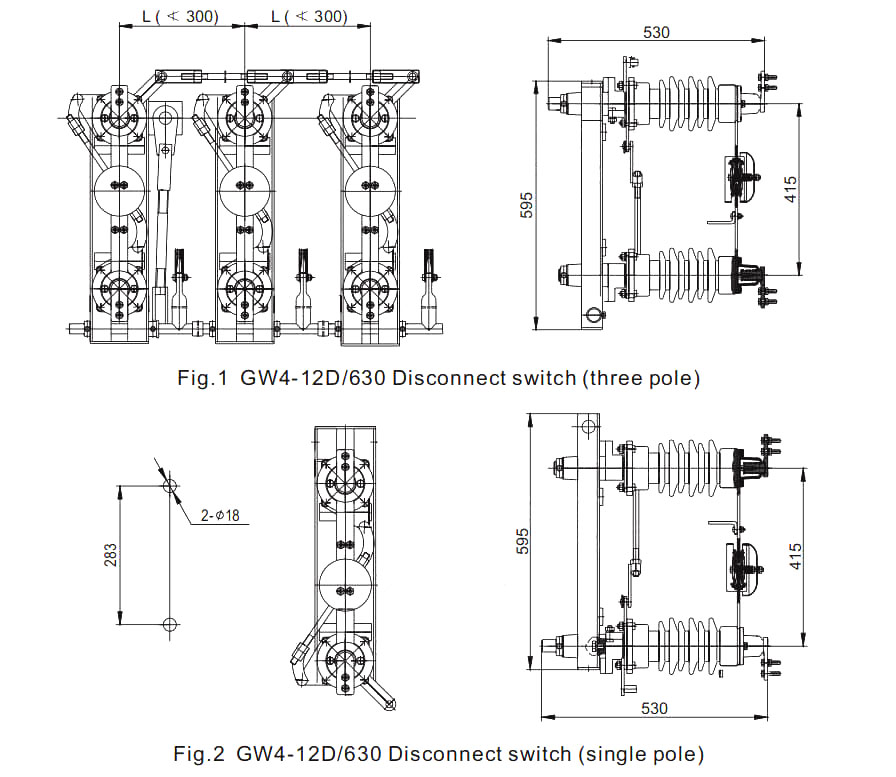

· Сурет салу

Экологиялық жағдайларды қолданыңыз

1.Еллиттік: ≤3000м;

2. Қоршаған орта температурасы: -25 ℃ ~ + 40 ℃;

3. Жел жылдамдығы: ≤35m / S;

4. Ластану дәрежесі: ≤iii;

5. Жер сілкінісі қарқындылығы: γ8 дәрежесі;

6. Қолданылатын жағдайлар жанбайтын, жарылғыш заттардан, каустикалық газдан босатылуы керек.

Нұсқаулыққа тапсырыс беру

● OEM & ODM қабылдаңыз: Иә

● сертификат: ce, тестілеу туралы есептер

● өндіріс уақыты: 7 ~ 12 жұмыс күні

● Кепілдік мерзімі: 12 ай

● Жеткізу мерзімі: 15 күн

● Осы қосқышқа тапсырыс берген кезде, модель сипаттамасын, номиналды кернеуді, бағаланған ток және басқа техникалық мәліметтерді көрсетіңіз.

● Егер арнайы талаптар болса, сіз оларды шешуге келіссөздер жүргізе аласыз.
