RSQ сериялы тығын цилиндрі | Бекітілген орнату биіктігі пневматикалық тоқтату цилиндрі

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

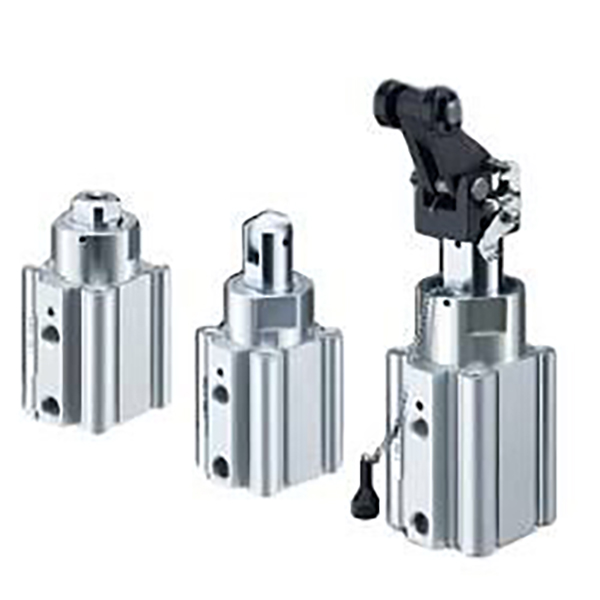

     SOLH RSQ сериясы конвейер желісінің автоматтандырылған орналасуына және дайындаманы шектеуге арналған бекітілген монтаж биіктігін тығындайтын цилиндр болып табылады. Ол 10 мм-ден 30 мм-ге дейінгі стандартты соққылармен φ12мм-ден φ50мм-ге дейінгі тесік өлшемдерін қамтиды. Бекітілген биіктіктегі қатты құрылымды, кіріктірілген буферді, 10 қосымша шток ұшы түрін және 4 жақты магниттік ажыратқышты орнатуды қамтамасыз ететін RSQ цилиндрі конвейер станциясын блоктау, паллеттерді орналастыру және дайындаманы шектеу үшін арзан және жоғары сенімді тоқтату шешімдерін ұсынады, автоматтандыру үшін стандартты негізгі конвейерлік құрамдас бөлік ретінде қызмет етеді.

  1.1 Бекітілген биіктіктегі қатты құрылым

     Биіктігі реттелетін RSG сериясынан айырмашылығы, RSQ сериясы реттелмейтін бекітілген орнату биіктігінің дизайнын қабылдайды. Ол қарапайым құрылымды, жоғары жалпы қаттылықты және орнында жылдам орнатуды қамтамасыз етеді, бекітілген биіктіктегі станциялардың орналасуларына тамаша сәйкес келеді және биіктікті калибрлеу процедураларын болдырмайды.

  1.2 Әмбебап көп шыбықты бейімдеу

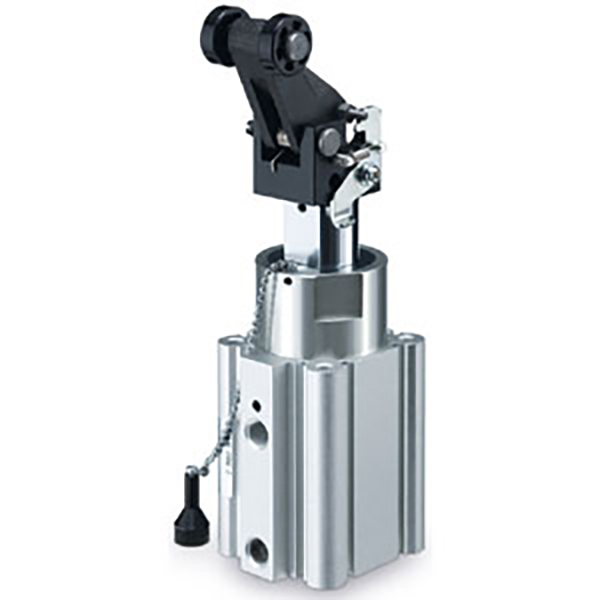

     Жеңіл, орташа және ауыр жүктемелерді тоқтату сценарийлерін толығымен қамтитын дөңгелек шыбықтың, қиғаш кесудің, роликті және рычагтық құрылымдарды қамтитын 10 түрлі шыбық ұшы опцияларымен жабдықталған. Тұтқаны түрлері (L/B/C/D/E) жоғары жиіліктегі және ауыр әсер ететін жұмыс жағдайлары үшін тамаша энергияны сіңіру және күшті соққыға төзімділігі бар кіріктірілген гидравликалық буфер дизайнын қабылдайды.

  1.3 Икемді орнату және коммутатор орналасуы

     Цилиндр корпусы 4 жақты магниттік қосқышты орнатуды (D-A9□/M9□/P3DWA сериялы қосқыштармен үйлесімді) қосымша орнату керек-жарақтарынсыз қолдайды. Екі стандартты монтаждау әдісі бар: В типті саңылау арқылы монтаждау (стандартты) және А типті екі ұшты бұрандалы саңылауларды орнату, әртүрлі жабдық жақтауларына және орнату орындарына бейімделу.

  1.4 Майсыз және ұзақ қызмет мерзімі дизайны

     Қосымша қос әрекетті, серіппелі қос әрекетті және бір әрекетті (серіппелі ұзарту) режимдері әртүрлі әрекет талаптарына жауап береді. Стандартты резеңке буфер тұрақты жұмысты қамтамасыз етеді. Поршеньдік штанга қатты хромдалған өңдеуді қабылдайды, ал цилиндр корпусы тозуға төзімділік пен соққыға төзімділікке қол жеткізе отырып, қатты анодтау процесінен өтеді. Майсыз жұмыс дизайны техникалық қызмет көрсету шығындары төмен таза және шаңсыз жұмыс орталарына бейімделеді.

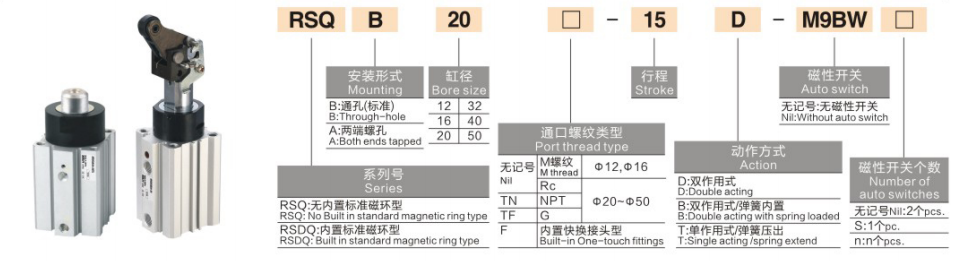

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1. Типтік үлгі мысалдары: RSQB20-15, RSDQL32-20

  2. Стандартты тапсырыс үлгілері

     • Магниттік емес сақинаның стандартты үлгісі: RSQB20-15 (магниттік сақина жоқ, саңылау арқылы бекіту, φ20 саңылау, 15 мм жүріс, стандартты дөңгелек ұшы)

     • Магниттік сақина гидравликалық буфер үлгісі: RSDQL32-20 (Кірістірілген магниттік сақина, саңылау арқылы бекіту, φ32 саңылау, 20 мм жүріс, рычаг түріндегі тоқтату ұшы)

3. Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

  3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: қос әсерлі, серіппелі қос әрекетті, бір әрекетті (серіппелі ұзарту)

     • Жұмыс қысымының диапазоны: 0,05~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

     • Қоршаған орта температурасы: -10℃~70℃ (қосқышсыз); -10℃~60℃ (қосқышпен)

     • Поршеньдік жұмыс жылдамдығы: 50~500мм/с

     • Буфер режимі: Стандартты резеңке буфер; Кірістірілген гидравликалық буфермен жабдықталған рычаг түрлері

     • Майлау режимі: Майсыз жұмыс

  3.2 Стандартты саңылау және инсульт комбинациясы

3.3 Теориялық тоқтату күші (бірлік: N @0,5 МПа, қос әсерлі)

3.4 Өнім салмағы (бірлік: кг @20мм инсульт, RSQ сериясы)

4. Өзек ұшының түрлері және қолданылатын сценарийлер

5. Типтік қолданба сценарийлері

     • Құрастыру желісінің тоқтауы: Электрондық және тұрмыстық техниканы құрастыру желілері үшін паллет тоқтату, станцияны орналастыру және ауыстыруға қарсы қолданылады. Бекітілген биіктік дизайны стандартты конвейер желісінің орналасуларына тамаша сәйкес келеді.

     • Конвейер желісін шектеу: Таспалы және роликті конвейерлерде дайындамаларды тоқтату, тасымалдау станциясын орналастыру және ажырату/біріктіру желісін блоктау үшін қолайлы. Шыбық ұшының бірнеше нұсқалары әртүрлі жүктеме дәрежесіне бейімделеді.

     • Автоматтандырылған өңдеу станциялары: Тұрақты және кедергіге қарсы циклдік жұмысты қамтамасыз ететін станокты жүктеу/түсіруді шектеу, орау машинасын орналастыру және тексеру станциясын тоқтату үшін өте қолайлы.

     • Ауыр жүкті тоқтату сценарийлері: Ауыр паллет пен құрал тақтасын тоқтату, дәнекерлеу станциясын орналастыру үшін қолданылады. Гидравликалық буфер рычаг түрі күшті соққыға және жоғары жиілікті дірілге тиімді қарсы тұрады.

6. 3-қадамды жылдам таңдау нұсқаулығы

  1. Тесік өлшемін таңдау: Нақты тоқтау жүктемесіне сәйкес тесікті таңдаңыз. Ережені орындаңыз: теориялық тоқтату күші ≥ нақты жүктеме × 2 қауіпсіздік коэффициенті. Жеңіл жүк үшін φ16~φ20, орташа жүктеме үшін φ32, ауыр жүк үшін φ40~φ50.

  2. Инсульт таңдау: Стандартты инсульт 10мм мен 30мм аралығында болады. Механикалық кедергілерді болдырмас үшін дайындаманың биіктігіне қарай 5~10 мм қосымша жүріс шегін сақтаңыз.

  3. Штанганың ұшын таңдау

￮ Жеңіл жүктеме және төмен жылдамдық: дөңгелек өзекше немесе қиғаш кесу түрін таңдаңыз

￮ Жоғары жылдамдық және жеңіл жүктеме: ролик түрін таңдаңыз

￮ Ауыр жүктеме және жоғары жиілікті әсер: гидравликалық буфер рычагының түрін таңдаңыз (B/C/D/E)

Бір сөйлемнен тұратын түйіндеме

     SOLH RSQ сериялы бекітілген биіктіктегі тығын цилиндрлері қатты бекітілген монтаж құрылымымен, штанганың ұшының әртүрлі нұсқаларымен, 4 жақты қосқышты орнатумен және майсыз ұзақ қызмет етумен ерекшеленеді, әртүрлі автоматтандырылған конвейерлер мен өңдеу станциялары үшін үнемді, тұрақты және соққыға төзімді стандартты тоқтату шешімдерін ұсынады.
