RS2H сериялы ауыр жүкті тығынды цилиндр | Реттелетін гидравликалық буфер рычагының тоқтату цилиндрі

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық артықшылықтар

     SOLH RS2H сериясы ауыр жүкті конвейер желісін орналастыру және шектеу үшін кәсіби түрде әзірленген, жаңа буынның ауыр жүкті тұтқа тәрізді тығынды цилиндр болып табылады. φ50/63/80 мм үлкен саңылау өлшемдерінде қол жетімді, ол өте жоғары тоқтату күші, реттелетін гидравликалық буфер, жеңіл ықшам құрылым және жоғары соққыға төзімділікпен ерекшеленеді. Арнайы 50–500 кг ауыр паллеттер мен құрал-сайман тақталары үшін қолданылады, ол дайындамаларды тоқтату, тасымалдауды орналастыру және станцияны шектеу сценарийлерінде кеңінен қолданылатын ауыр жүкті автоматтандырылған конвейер желілері үшін негізгі тоқтату компоненті ретінде қызмет етеді.

  1.1 Жақсартылған ауыр жұмыс өнімділігі

     Дәстүрлі RS1H сериясының жаңартылған ауыстыруы ретінде RS2H тоқтату күшін 30%-дан астам арттыруға қол жеткізеді. Біріктірілген иінтіректің күшін күшейту және гидравликалық буфер құрылымын қолдана отырып, ол жоғары жиілікті соққы жүктемелеріне тамаша төтеп береді және 50 кг-нан 500 кг-ға дейінгі ауыр дайындамаларды тұрақты шектейді, жеткіліксіз күш және ауыр жүктеме циклдік жұмыс кезінде ескі үлгілердің оңай істен шығуы мәселелерін шешеді.

  1.2 Шағын және жеңіл оңтайландыру

     RS1H сериясымен салыстырғанда, φ63-30 инсульт моделі жалпы салмақты 22%-ға азайтады және жалпы ұзындықты 9 мм-ге қысқартады. Оңтайландырылған біріктірілген құрылым кіші өлшемді, жеңіл салмақты және жоғары тұрақтылықты жүзеге асыра отырып, жалпы құрылымдық қаттылықты жақсарта отырып, орнату орнын үнемдейді.

  1.3 Негізгі реттелетін гидравликалық буфер

     Стандартты ретінде кіріктірілген реттелетін гидравликалық буфер. Пайдаланушылар әртүрлі салмақтағы және тасымалдау жылдамдығындағы дайындамаларға бейімделу үшін айналмалы реттеу дискі арқылы демпферлік кедергіні еркін реттей алады. Буфер M4 орнату бұрандасын босату арқылы құралсыз жылдам ауыстыруды қолдайды, бұл жердегі техникалық қызмет көрсету тиімділігін айтарлықтай арттырады және бос уақытты азайтады.

  1.4 Қаттылығы жоғары рычаг пен қос роликті дизайн

     Жоғары берік рычаг жақсартылған ішкі буфер құрылымымен жабдықталған. Роликті материалдың екі нұсқасы қолжетімді: шайыр (L) және көміртекті болат (M), тозуға төзімділігі мен сынуға қарсы өнімділігі бар. Үлкейтілген ролик диаметрі ауыр жүкті тоқтату кезінде кептелуді және эксцентрлік жүктеменің зақымдалуын тиімді болдырмай, біркелкі домалау жұмысын және күшті ауытқуға қарсы мүмкіндігін қамтамасыз етеді.

 1.5 Толығымен ауыстырылатын және әртараптандырылған конфигурациялар

     Орнату өлшемдері дәстүрлі RS1H сериясымен толығымен ауыстырылады, бұл арматура жақтауларын өзгертпей тікелей ауыстыруды және жаңартуды қолдайды. Қосымша кеңейтілген функциялар күрделі ауыр жұмыс жағдайларының бақылау талаптарына жауап беретін кері бұруға қарсы құлыптау механизмін, қолмен босату құлпын ашуды және тұтқаны анықтау қосқышын қамтиды.

  1.6 Майсыз және ұзақ қызмет ету мерзімі құрылымы

     Қосымша қос әрекетті, серіппелі қос әрекетті және бір әрекетті режимдер әртүрлі операциялық талаптарды қамтиды. Қатты хромдалған поршеньді өзек және қатты анодталған цилиндр корпусы тамаша тозуға төзімділік пен соққыға төзімділікті қамтамасыз етеді. Майсыз жұмыс дизайны техникалық қызмет көрсетуге төмен шығындармен және ұзақ қызмет ету мерзімімен таза ортаға және дәнекерлеудің шашырауына төзімді жұмыс жағдайларына бейімделеді.

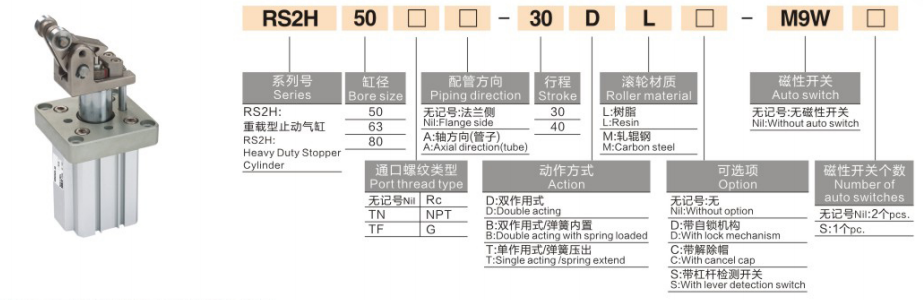

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1.Типтік үлгі мысалдары: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Стандартты тапсырыс мысалдары

    • Жалпы ауыр жүк үлгісі: RS2H63-30LD-M9BW (φ63 саңылау, 30 мм инсульт, шайырлы ролик, қос әрекетті, M9BW магниттік қосқышы бар)

    • Қауіпсіздігі жоғары құлыптау үлгісі: RS2H80-40TM-XC102 (φ80 саңылау, 40 мм инсульт, көміртекті болаттан жасалған ролик, бір әрекетті, кері соққыға қарсы құлыптау механизмі бар)

3. Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

  3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: Екі әсерлі, серіппелі қос әрекетті, серіппелі бір әрекетті

     • Жұмыс қысымының диапазоны: 0,05~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

     • Қоршаған орта температурасы: -10℃~60℃ (мұзсыз орта)

     • Буферлік жүйе: Стандартты орнатылған реттелетін гидравликалық буфер + қос ұшты резеңке буфер

     • Майлау режимі: Майсыз жұмыс

     • Орнату әдісі: Стандартты фланецті орнату, 4 жақты магниттік қосқышты орнату қол жетімді

  3.2 Стандартты саңылау және инсульт комбинациясы

  3.3 Теориялық тоқтату күші (бірлік: кН @0,5МПа, рычаг шығысы)

  3.4 Өнімнің салмағын салыстыру (бірлік: кг стандартты соққы)

4. Негізгі конфигурация және таңдау нұсқаулары

 4.1 Ролик материалын таңдау

     • Шайырлы ролик (L): Төмен шу және паллет беттеріне сызат түсіруге қарсы. Жеңіл/орташа жүктемелер (50–200 кг) және жоғары жылдамдықтағы жұмыс (≤0,5 м/с) сценарийлері үшін мінсіз, тұрақты тоқтауды қамтамасыз ете отырып, дайындамаларды қорғайды.

     • Көміртекті болат ролик (M): Өте жоғары тозуға төзімділік және күшті соққыға төзімділік. Ауыр жүктерге (200–500 кг), жоғары жиілікті велосипедпен жүруге (≥1000 рет/тәулігіне) және ұзақ қызмет ету мерзімі бар ауыр өндірістік жұмыс жағдайларына қолайлы.

  4.2 Жұмыс режимін таңдау

     • Қосарлы (D): Екі жақты басқарылатын қысқыш және максималды тоқтату күшімен босату. Ауыр жүктеме және жоғары жиілікті іске қосу-тоқтату жұмыс жағдайлары үшін оңтайландырылған.

     • Серіппелі қос әрекетті (B): Жабдық пен персонал қауіпсіздігіне басымдық беретін электр қуатын өшіру кезінде автоматты босату. Қауіпті станциялар мен қуатты өшіруден қорғау сценарийлері үшін өте қолайлы.

     • Бір әрекетті (Т): Серіппелі ұзарту, ауаны сығуды тарту режимі. Қуатты үнемдейтін және үнемді, жеңіл жүктеме және төмен жиілікті тоқтату сценарийлері үшін қолданылады.

  4.3 Қосымша ауыр жүкті функционалды керек-жарақтар

     • Құлыптау механизмі (-XC102): Дайындаманың көтерілуін және орнын ауыстыруын болдырмау үшін тоқтағаннан кейін автоматты құлыптау, жоғары жылдамдықты жеңіл жүктеме және ауысуға қарсы станциялар үшін жарамды.

     • Қолмен құлыпты ашу функциясы: Қуат өшіп қалғанда немесе жабдық істен шыққанда тұтқаны қолмен босатыңыз, бұл жерде қауіпсіз және ыңғайлы техникалық қызмет көрсетуді қамтамасыз етеді.

     • Тұтқаны анықтау қосқышы: Тұтқаны ұзарту және қалпына келтіру күйін анықтайды, PLC байланысын басқаруды және интеллектуалды өндірістік желілер үшін автоматтандырылған блоктау жұмысын қолдайды.

5. Типтік қолданба сценарийлері

     • Ауыр жүкті паллет конвейер желілері: Автокөлік, тұрмыстық техника және логистика салаларында 200–500 кг ауыр аспап тақталарын тоқтатуға, тасымалдауға және жылжытуға қарсы мамандандырылған, ауыр жүктемені шектеудің тұрақты өнімділігін қамтамасыз етеді.

     • Дәнекерлеу және станоктардың ауыр станциялары: Дәнекерлеу құрылғыларын ауыр жүкпен қысу, станокты тиеу/түсіруді шектеу және ауыр қалыптарды орналастыру үшін қолданылады. Буферлік құрылым күшті соққыға қарсы тұрады және дәнекерлеу шлактарының эрозиясын болдырмайды.

     • Автоматтандырылған қойма және тасымалдау жүйелері: Қойма паллеттерін стереоскопиялық тоқтату, AGV қондыру позициясын анықтау және тұрақты қозғалыс пен сенімді сигнал кері байланысы бар ауыр жүкті аудару механизмін шектеу үшін қолданылады.

     • Жоғары жылдамдықты ауыр жүкті конвейер желілері: Роликті және таспалы конвейер желілерінде жоғары жылдамдықты (≤0,8м/с) ауыр дайындамаларды тоқтату үшін қолайлы. Реттелетін гидравликалық буфер тегіс және нөлдік әсерсіз тоқтату процесін қамтамасыз етеді.

6. 3-қадамды жылдам таңдау нұсқаулығы

     1. Тесік өлшемін таңдау: Дайындама салмағы мен тасымалдау жылдамдығына сәйкес тесікті таңдаңыз. Қауіпсіздік стандартын орындаңыз: теориялық тоқтату күші ≥ нақты жүктеме × 2. 200 кг-нан төмен жүк үшін φ50, 200–350 кг жүк үшін φ63, 350 кг-нан жоғары жүк үшін φ80.

     2. Ролик материалды таңдау: Жеңіл жүктеме және жоғары жылдамдық сценарийлері үшін шайырлы роликті (L) таңдаңыз; ауыр жүк және жоғары жиілікті цикл сценарийлері үшін көміртекті болат роликті (M) таңдаңыз.

     3. Функционалдық конфигурацияны таңдау: Ауыр жүктеме және жоғары жиіліктегі жұмыс жағдайлары үшін қос әрекетті (D) + көміртекті болат роликті таңдаңыз; кері шығуға қарсы талаптар үшін құлыптау механизмін (-XC102) қосыңыз; қауіпсіздікке басымдық беретін станциялар үшін серіппелі типті (В) қабылдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH RS2H сериясының жаңартылған ауыр жүкті тығын цилиндрі 30% жоғары тоқтату күші, жеңіл ықшам құрылым, реттелетін гидравликалық буфер және қос роликті опциялармен ерекшеленеді, 50-500 кг ауыр жүкті автоматтандырылған конвейер желілері үшін жоғары тұрақтылық, соққыға қарсы және техникалық қызмет көрсетуге ыңғайлы кәсіби тоқтату шешімдерін ұсынады.
