MSZ сериялы үш позициялы айналмалы цилиндр | Тартпалы және пинионды пневматикалық жетек

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі позициялау

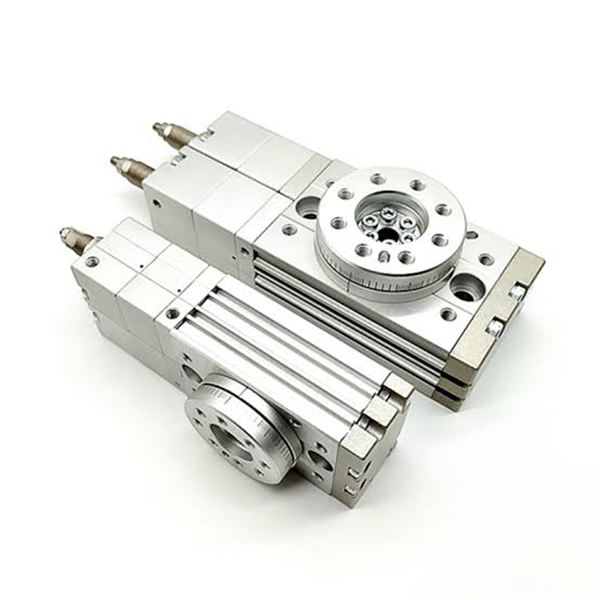

  SOLH MSZ сериясы - бұл арнайы әзірленген кәсіби тірек-тістелетін айналмалы үстел цилиндрі.үш позициялық позициялау. Оның бірегей сол/орта/оң жақ (0° / Ортаңғы аялдама / 180°) үш реттік тоқтату функциясы бар, бұл стандартты екі позициялы айналмалы цилиндрлер орташа инсультты тоқтатуға қол жеткізе алмайтын позицияны анықтаудағы ауырсыну нүктесін шешеді. Қос клапан тізбегі конфигурациясы жоқ жалғыз 5/3 жақты орташа қысымды соленоидты клапанмен басқарылады, ол пневматикалық жүйенің орналасуын айтарлықтай жеңілдетеді. Ортаңғы позиция ±10° дәл реттеуді қолдайды, ал екі ұшы 0~95° бұрышты баптауды жүзеге асырады, бұл оны дайындаманы бұру, сұрыптау, көп станциялық индекстеу және міндетті аралық орналастыруды қажет ететін сценарийлер үшін оңтайлы пневматикалық шешім етеді.

  1.1 сериясының жылдам таңдау ядросы

Негізгі өнімді орналастыру: Көп бұрышты икемді орналасу талаптарын қанағаттандыру үшін реттелетін аралық орны бар 0° (солға) → ортаңғы (орталық) → 180° (оңға) дәл үш аялдамалық айналуды жүзеге асырады.

2. Негізгі техникалық параметрлер (SOLH стандарты)

  2.1 Негізгі техникалық сипаттамалар

     • Тесік өлшемі: 10/20/30/50

     • Жұмыс режимі: Екі жақты әрекетті, қос тірек пен пинион, үш позициялы ортаңғы аялдама

     • Жұмыс қысымы: 0,2~1,0МПа (резеңке буфер түрі); 0,2~0,6МПа (гидравликалық буфер түрі)

     • Дәлелдеу қысымы: 1,05 МПа

     • Жұмыс температурасы: 0℃~60℃ (мұздату ортасы жоқ)

     • Айналмалы бұрыш: бір ұшы үшін 0~95°, жалпы реттелетін бұрыш 0~190°

     • Ортаңғы аялдаманы реттеу: Орталық позицияға негізделген ±10° дәл реттеу

     • Орналастыру дәлдігі: ±0,02мм (MSZA Жоғары дәлдік түрі); ±0,05 мм (MSZB негізгі түрі)

     • Майлау режимі: Майсыз өздігінен майлау жұмысы

     • Порт ағыны: M5×0,8 (10/20 ұңғы); M8×1,25 (30/50 тесігі)

  2.2 Шығу моменті және рұқсат етілген жүктеме (0,5 МПа)

  2.3 Буферлік энергияны сіңіру сыйымдылығы

3. Құрылымдық ерекшеліктері және үш позициялық жұмыс принципі

  3.1 Негізгі құрылымдық артықшылықтар

     • Қос сөре және қос поршеньді ортаңғы тоқтау құрылымы: Қос тірек жетекті беріліс пен тәуелсіз ортаңғы тоқтау поршеньді дизайнын қабылдайды, бұл кері әсерді болдырмайды және үш позициялық ауысу кезінде тұрақты және тұрақты моментті шығарады.

     • Біріктірілген айналмалы үстел дизайны: Дайындаманы тікелей орнатуға арналған позициялау саңылауларымен жабдықталған, жоғары қаттылықпен және қосымша бекітпесіз қарапайым және жылдам орнатумен ерекшеленеді.

     • Орталық қуыс Тесік: Кіріктірілген орталық арқылы өтетін тесік (Ø6~Ø12), ауа құбырлары мен электр сымдарының ұқыпты өтуіне мүмкіндік береді, біріктірілген сымдар мен құбырларды жүзеге асырады.

     • Тәуелсіз бұрышты реттеу: Икемді бұрышты калибрлеуді жүзеге асыра отырып, сол/оң жақ шекті бұрыштарды және ортаңғы тоқтау күйін тәуелсіз дәл реттеуді қолдайтын кәсіби реттеу болттарымен жабдықталған.

     • Стандартты магниттік қосқыш ұяшықтары: D-M9B және D-A93 магниттік қосқыштарымен үйлесімді екі жағындағы стандартты резервтелген ойықтар, автоматтандырылған сигналды қосу үшін сол/ортаңғы/оң жақ үш позицияны нақты уақытта анықтауды жүзеге асырады.

  3.2 Үш позициялық басқару принципі (негізгі артықшылығы)

   MSZ сериясы тек талап етедібір 5/3 жақты орташа қысымды соленоидты клапан үш позициялық коммутацияны жүзеге асыру үшін қос клапанды немесе күрделі ауа тізбегін ауыстыру қажет емес, бұл жүйе құрылымын жеңілдетеді және жабдықтың жалпы құнын төмендетеді.

     1. Сол жақ позиция (0°): Соленоидты клапан станциясының сол жақтағы ауа сорғышы, бір жақты ауа беру және кері жақтан шығару, айналмалы үстелді 0° сол жақ шекті позицияда дәл бекіту үшін жылжытады.

     2. Оң позиция (180°): Соленоидты клапанның оң жақ станциясының ауа қабылдауы, кері ауа тізбегінің әрекеті, айналмалы үстелді 180° оң жақ шекті күйде бұру және құлыптау үшін жылжытады.

     3. Ортаңғы аялдама орны (M): Соленоидты клапанның ортаңғы станциясы, цилиндрдің екі жағы бір уақытта қысымға түседі. Айналмалы поршень күш тепе-теңдігін сақтайды, ал тәуелсіз ортаңғы поршень тұрақты аралық орналастыруды жүзеге асыра отырып, үстелді алдын ала орнатылған ортаңғы күйде итеріп, бекітеді.

4. Үлгіні атау ережелерін аяқтаңыз

  Типтік үлгі коды: MSZB20-R-M9BL

5. Таңдау ережелері және типтік қолданбалар

  5.1 Таңдау басымдылығы ережелері

     1. Алдымен сұраныс: үш позициялық (сол/ортаңғы/оң) тоқтауды қажет ететін жұмыс жағдайлары үшін MSZ сериясын таңдаңыз; MSQ/HRQ екі позициялы айналмалы цилиндрлер қолданылмайды.

     2. Дәл сәйкестік: Жоғары қайталанатын позициялау сценарийлері үшін MSZA жоғары дәлдік түрін таңдаңыз; жалпы әмбебап сценарийлер үшін үнемді MSZB негізгі түрін таңдаңыз.

     3. Жылдамдық пен жүктемені сәйкестендіру: Жоғары жылдамдықты, ауыр жүкті және жоғары әсерлі жұмыс үшін -R гидравликалық буфер түрін қабылдаңыз; стандартты резеңке буфер төмен жылдамдықтағы жеңіл жүктемемен жұмыс істеу үшін жеткілікті.

     4. Жүктеуді тексеру: Кептелуді және орналасу ауытқуын болдырмау үшін нақты радиалды жүктеме, осьтік жүктеме және иілу моменті рұқсат етілген мәндерден төмен болуын қатаң түрде қамтамасыз етіңіз.

  5.2 Әдеттегі қолдану сценарийлері

     • Дайындаманы бұру және сұрыптау: 0°/90°/180° көп бұрышты ауысу арқылы ортаңғы орналасуды және сол/оң жақ материалды бөлуді жүзеге асырыңыз.

     • Көп станциялық индекстеу: Автоматтандырылған жинау, анықтау және технологиялық тасымалдау станциялары үшін үш позициялық коммутация.

     • Дайындаманы айналдыру және басқару: 0° → ортаңғы → 180° прогрессивті айналу арқылы тұрақты айналдыру және басқару әрекеттерін аяқтаңыз.

     • Электрондық және қаптаманы автоматтандыру: Бөтелке қақпағын қатайтуға, чипті орналастыруға, өнімді көп бұрышты анықтауға және дәл орау жабдығына қолданылады.

6. MSZ және MSQ негізгі айырмашылығын салыстыру

Бір сөйлемнен тұратын түйіндеме

     SOLH MSZ сериялы үш позициялы тірек-тістелетін айналмалы цилиндр бір клапанды қарапайым басқарумен, реттелетін ортаңғы бұрышпен және жоғары қайталау дәлдігімен эксклюзивті сол/ортаңғы/оң жақ үш реттік тоқтау позициясына қол жеткізеді, автоматтандырылған сұрыптау, индекстеу және көп бұрышты позициялау жабдықтары үшін кәсіби теңшелген шешім болып табылады.
