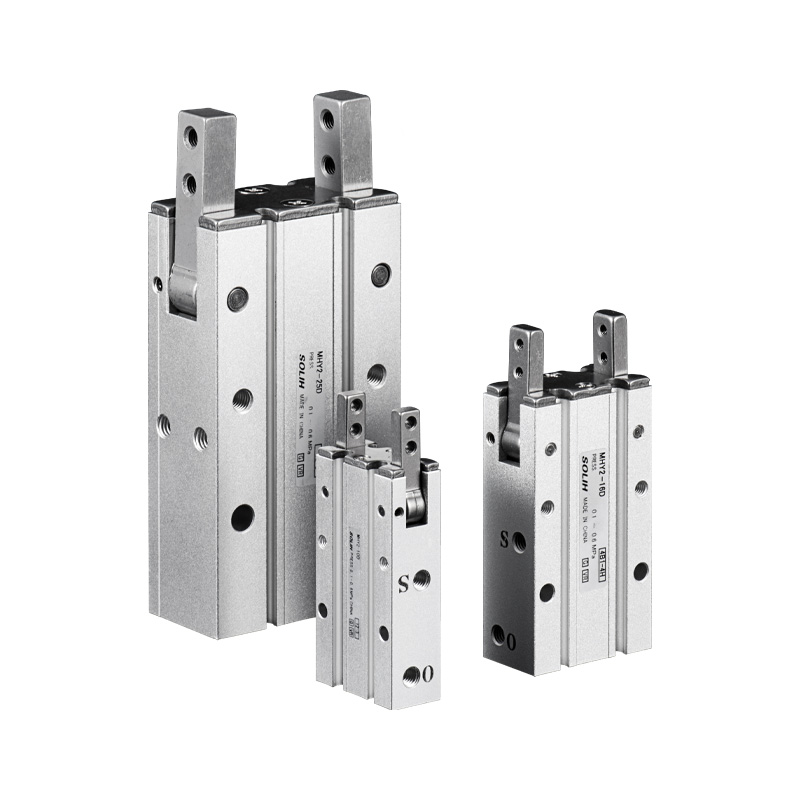

MHY2 сериясы 180° жұдырықшамен басқарылатын бұралмалы пневматикалық ұстағыш

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MHY2 сериясы стандартты ені 180° бұралмалы жұдырықшамен басқарылатын 2 жақты пневматикалық ұстағыш болып табылады. Негізгі артықшылықтар: өте үлкен ашылу бұрышы, жеңіл ықшам құрылым, шаңға қарсы құрылым және тұрақты қайталанатын позиция. Дөңгелек және ретсіз дайындамаларды өңдеу, автоматтандырылған тиеу/түсіру, аудару және сұрыптау үшін өте қолайлы. Қарапайым қозғалыс траекториясы күрделі механикалық қозғалыссыз оңай таңдауға және босатуға мүмкіндік береді.

Негізгі құрылым және жұмыс принципі

     -- Беріліс қорабы: жұдырықшалы механизм (беріліс пен тірек емес). Қос поршеньдер екі жақты синхронды жүргізу үшін жұдырықша жинағын итереді. Максималды ашылу бұрышы 180°, қопсытуға қарсы ұстау үшін шамадан тыс жабу күйі -3°. Жақ ауытқусыз тегіс синхрондалған тербеліс.

     -- Құрылысы: алюминий қорытпасынан жасалған корпус, стандартты ретінде тот баспайтын болаттан жасалған жақтар, кірістірілген магниттік сақина, төрт жақты магниттік қосқышты орнату ұялары. Төменгі және бүйірлік беттерде орнату тесіктері бар. Тар саңылау дизайны шаң мен қоқыстың ішкі механизмге енуіне жол бермейді.

     -- Жұмыс режимі: тек қос әрекетті (D), жалғыз әрекет ететін NO/NC нұсқалары жоқ. Реттелетін ашу/жабу жылдамдығы бар екі жақты ауаны басқару.

     -- Орналастыру дәлдігі: тұрақты бұрылу бұрышымен орналасу дәлдігін ±0,02 мм қайталаңыз.

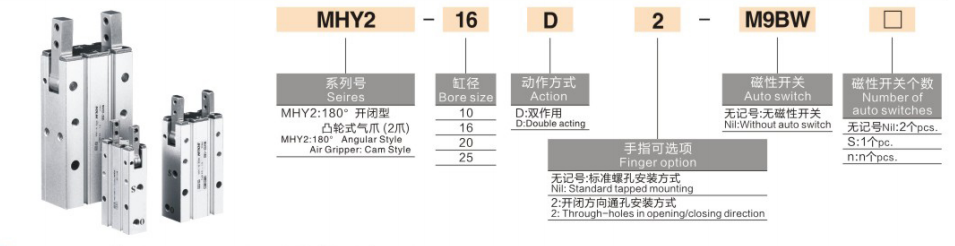

Толық үлгі кодтау ережесі

  1. Үлгі мысалы: MHY2-16D-S-M9BW

  2. Стандартты тапсырыс анықтамасы

     MHY2-20D-S-M9BW: тесік 20, қос әрекетті, кірістірілген магниттік сақина, 1 м кабелі бар M9B магниттік қосқыш.

Әмбебап негізгі техникалық сипаттамалар

Қысу моменті мен күші туралы деректер (0,5МПа, анықтамалық қысқыш қашықтығы L=35мм)

     Маңызды ескерту: Қысқыш қашықтық L ұзарған сайын тиімді қысу күші азаяды. Таңдау кезінде жүктеме моментін тексеру міндетті болып табылады.

Таңдаулы қолданба сценарийлері

  ✅ MHY2 таңдаңыз, егер:

     -- Цилиндрлік түтіктер, дұрыс емес пішінді бөлшектер, тиеу/түсіру және аудару станциялары үшін ультра кең 180° ашуды қажет етеді.

     -- Жеңіл пайдалы жүктеме ықшам роботтың соңғы эффекторы, жеңіл дизайн басымдығы

     -- Шаң мен қоқыс бар цех ортасы ластануға қарсы ішкі құрылымды талап етеді

     -- MHZ2 параллель ұстағыш үлкен диаметрлі біркелкі емес дайындамаларды ұстай алмаған кезде балама шешім қажет

  ❌ Ұсынылмайды, балама үлгілерді таңдаңыз:

     -- Бір рет әрекет ететін қалыпты ашық / әдетте жабық қуатты өшіру ұстамасы қажет → MHW2 тісті беріліс ұстағышын таңдаңыз

     -- 25 мм-ден үлкен саңылау және қатты қысу күші қажет → MHW2 сериясын таңдаңыз (максималды саңылау 40-қа дейін)

     -- Кішкене саңылаумен таза параллель сызықты қысқыш → MHZ2 параллель ұстағышын таңдаңыз

Негізгі таңдау нұсқаулары

     -- Дайындаманың диаметріне және сыртқы өлшеміне сәйкес тесікті таңдаңыз: 10(кіші) →16 →20 →25(орташа-үлкен)

     -- PLC орнының кері байланысы үшін -S магниттік сақина жұрнағын және M9 сериялы магниттік қосқыштарды қосыңыз

     -- Монтаждау таңдауы: стандартты саңылау үшін дайындама; -2 жұрнағы платформа мен кронштейн құрастыру үшін қолайлы тесік арқылы орнатуға арналған

     -- Жүкті тексеру: қысу аралығын L ≤35мм сақтаңыз; крутящий және қысу күші үшін қауіпсіздік коэффициентін ≥1,5 сақтаңыз

Бір сөйлемнен тұратын түйіндеме

     SOLH MHY2 жұдырықшамен басқарылатын ені 180° бұрылмалы пневматикалық ұстағыш шаңға қарсы жұдырықша беріліс құрылымын қабылдайды, тек екі рет әрекет етеді, қосымша магниттік қосқышы және саңылау арқылы бекіткіші бар ±0,02 мм қайталау дәлдігі, үлкен диаметрлі дөңгелек және біркелкі емес дайындамаларды жинауға, шағын роботта айналдыруға және сұрыптауға арналған жеңіл ықшам шешім.
