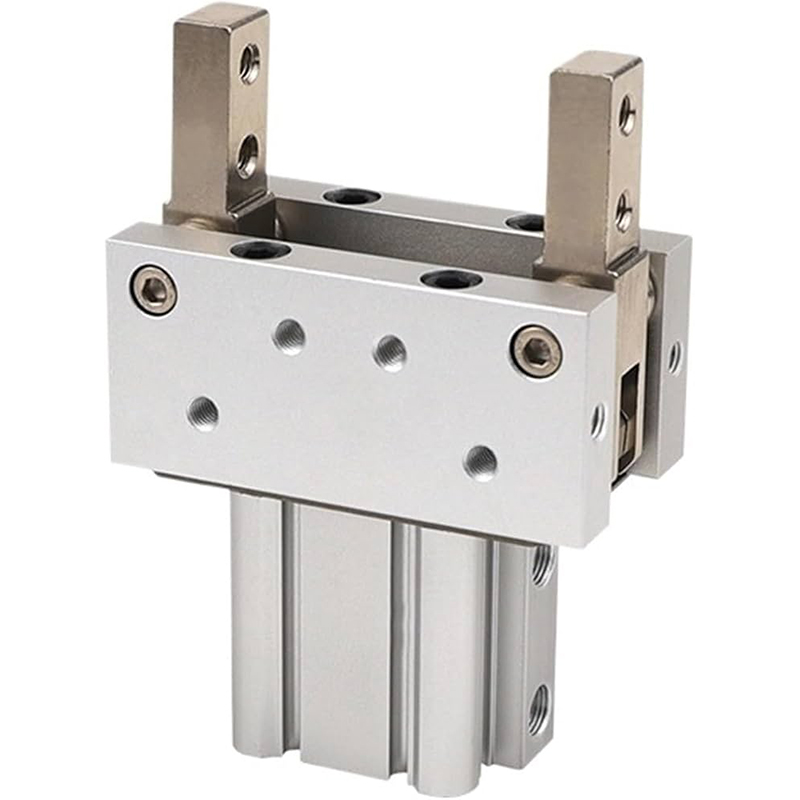

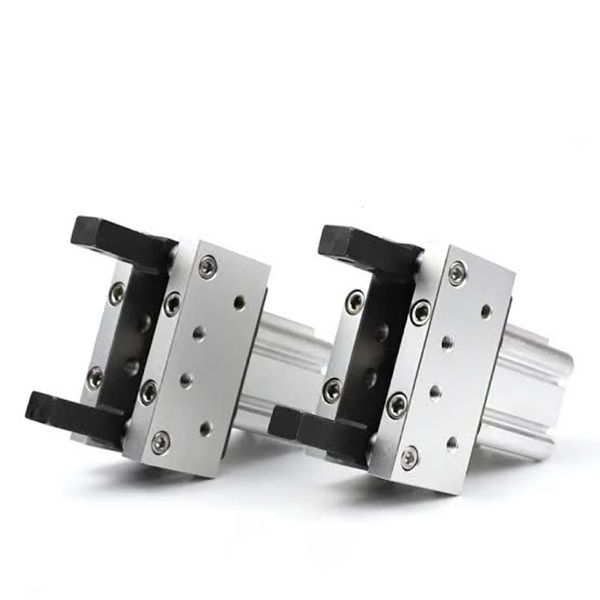

MHT2 сериялы ауыстырып қосқыш ауыр жүкті өздігінен құлыпталатын пневматикалық ұстағыш

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MHT2 сериясы қосқышпен басқарылатын 2 иекті бұрылмалы бұрыштық ұстағыш. Көрнекті мүмкіндіктерге ауыспалы өздігінен құлыптау механизмі, қуатты өшіру мүмкіндігі, ультра жоғары қысу моменті және құрылымдық қаттылығы жоғары төрт жақты сенсорды орнату слоттары кіреді.

     Ауыр дайындамаларды қысуға, тасымалдауға және құлауға қарсы қатаң қауіпсіздік талаптарымен орналастыруға оңтайландырылған; тәуекелі жоғары автоматтандырылған станциялар үшін таңдаулы ауыр жүк ұстағыш.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Жұмыс принципі: қосқыш буын күшін күшейту механизмімен біріктірілген цилиндрді итеру-тарту. Жақтар жабылған кезде ауыстырып-қосқыш өлі нүкте құлыптау күйіне жетеді. Қысқыш күші 3~5 есе күшейтіледі және ≥80% қысқыш күші сенімді қауіпсіздіктің өздігінен құлыпталуы үшін ауа қысымының жоғалуы/ауаны өшіру кезінде үздіксіз сақталуы мүмкін.

     -- Корпус конструкциясы: Кірістірілген магниттік сақинасы бар төртбұрышты қатты анодталған алюминий корпус. Төрт бекіту ойығы (жоғарғы/төменгі/сол/оң) M9B / A93 сериялы магниттік қосқыштарды сенсордың орналасуына өлі бұрыштарсыз тікелей жинауға мүмкіндік береді.

     -- Жұмыс түрі: қос әрекетті (D стандартты нұсқасы / DZ жаңартылған жеңіл нұсқа). Жақтар жабық күйде бекітіледі; цилиндрдің итеру күші ашу әрекеті үшін жақтарды қалпына келтіреді.

     -- Материалдың сипаттамасы: Қатты тотығу алюминий цилиндрі, жоғары берік легірленген болат жақтары, тозуға төзімді байланыс жинағы. Жоғары қаттылық, ұзақ қызмет ету мерзімі және техникалық қызмет көрсетусіз майсыз жұмыс.

     -- Икемді монтаждау: бірнеше тесілген бекіту саңылаулары осьтік, бойлық және көлденең орнатуды қолдайды, ықшам шектелген жабдық орналасуына жарамды.

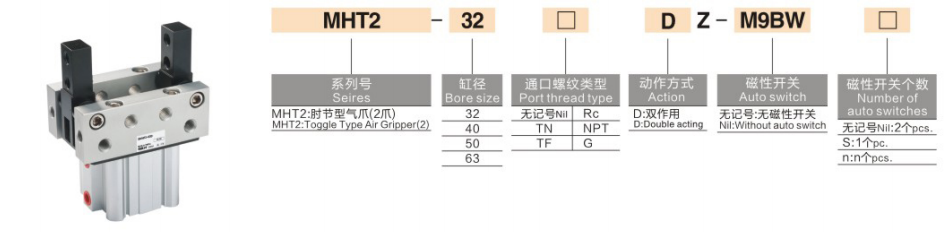

Толық үлгі кодтау ережесі

 1. Үлгі мысалы: MHT2-50DZ-M9BW

  2. Стандартты тапсырыс анықтамалық мысалдары

     -- MHT2-32D:Бұғы 32, қосқышсыз екі әрекетті стандартты базалық модель

     -- MHT2-63DZ-M9B:Бұғы 63, жаңартылған жеңіл DZ түрі, төрт жақты сенсор ұялары, M9B магниттік қосқышымен жабдықталған

Әмбебап негізгі техникалық сипаттамалар (0,5МПа жабдықтау қысымы)

Негізгі бәсекелестік артықшылықтар

  1. Өздігінен құлыпталатын құлауға қарсы қуатты өнімділік

     -- Ауа беруді тоқтатқаннан немесе қысымды жоғалтқаннан кейін ≥80% қысу күшін сақтайды. Қауіпсіздігі жоғары автоматтандырылған өндірістік желілер үшін дайындаманың құлау қаупін тиімді түрде жояды.

  2. Ауыр міндеттер үшін өте жоғары қысу моменті

     -- φ63 моделі үшін максимум момент 106Н·м жетеді, 5~50кг ауыр дайындамаларды ұстауға қабілетті, саңылау өлшемі баламалы параллель ұстағыштардан әлдеқайда асып түседі.

  3. 360° икемді сенсор орналасуы

     -- Негізгі корпуста біріктірілген бағыттаушы рельс жоқ; Магниттік қосқыштарды төрт бетке орнатуға болады, бұл тар орнату қуыстарына өте ыңғайлы.

  4. Жоғары қаттылық және ұзартылған қызмет мерзімі

     -- Легирленген болат жақтары мен тозуға төзімді байланыстар жоғары жиілікті ауыр жүктемеде үздіксіз жұмыс істеуге бейімделген 5 миллионнан астам тұрақты циклды қолдайды.

Орнату опциялары және типтік қолданба сценарийлері

  1. Монтаждау пішіндері

     -- Осьтік монтаж: құрастыру желісінің материалын тасымалдау үшін көлденең итеру және тарту

     -- Бойлық тік орнату: жоғары және төмен тиеу/түсіру станциялары

     -- Бүйірлік монтаждау: шектеулі кеңістіктегі станцияларға арналған бүйірлік қысқыш

  2. Типтік өнеркәсіптік қолданбалар

     -- Автокөлік құрамдас бөліктері: қозғалтқыш корпустары, беріліс қорабы қақпақтары, доңғалақ торлары

     -- Станокты автоматтандыру: ауыр құю, соғылған бөлшектер және қалыптарды өңдеу

     -- Логистикалық тасымалдау: металл паллет, қораптар және бөшкелік материалдарды тасымалдау

     -- Қауіпсіз позициялау станциялары: құлауға қарсы әуе станциялары, престеу жабдығына арналған қауіпсіздік қысқыштары

Таңдауды салыстыру: MHT2 қосқыш ұстағыш VS MHZL2 VS MHL2

3-қадамды жылдам таңдау нұсқаулығы

  1. Дайындама массасына байланысты саңылауларды таңдау

     -- 32 ≤ 5кг；40 = 5~15кг；50 = 15~30кг；63 = 30~50кг. Кем дегенде 30% жүк қауіпсіздігі маржасын сақтаңыз.

  2. Бұрылыс бұрышын тексеру

     -- Максималды ашу бұрышы: MHT2-32 28° дейін, MHT2-63 23° дейін шектелген. Мақсатты дайындаманың өлшемі үшін жеткілікті бос орынды растаңыз.

  3. Конфигурацияны сәйкестендіру

     -- Позиция туралы кері байланыс талабы: төрт жақты сенсорды орнату үшін DZ жеңіл нұсқасын + M9B магниттік қосқышын таңдаңыз.

     -- Жоғары қауіпсіздікті үстеме өңдеу: бірегей қуатты өшіретін өздігінен құлыптау мүмкіндігі үшін MHT2-ге басымдық беріңіз

Бір сөйлемнен тұратын түйіндеме

     SOLH MHT2 ауыстырып қосқышы өздігінен құлыпталатын пневматикалық қысқышы өшіруге қарсы қысу мүмкіндігі бар, төрт жақты магниттік қосқышты орнату және жоғары қорытпа қаттылығы бар, D / DZ нұсқаларында қол жетімді, автомобиль бөлшектеріне, құюға және жоғары жүк тиеуге арналған машинаға ауыр жүк тиеуге арналған мінсіз ауыр қауіпсіздік ұстағышы бар өлі нүктелік байланыстыру күшін күшейту құрылымын қабылдайды.
