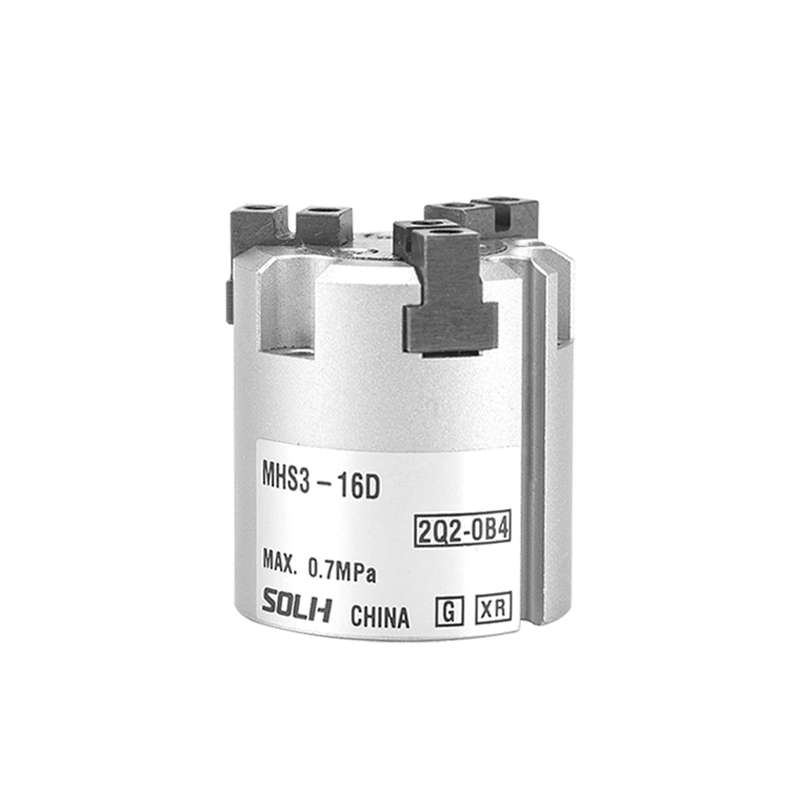

MHS3 / MHS4 сериялы концентрлік пневматикалық ұстағыш (клиникалық қуыс орталықтандырғыш)

Бренд: SOLH by Richge Technology

Серияға шолу

     -- MHS3: сына жұдырықшасымен басқарылатын 3 жақ концентрлі параллель ұстағыш. Өте жоғары коаксиалдылығы бар біліктерді, дискілерді және дөңгелек дайындамаларды қысу үшін арналған.

     -- MHS4: төртбұрышты, тікбұрышты және тегіс емес құрамдас бөліктерге арналған 4 жақты ортогональды параллель ұстағыш, ауытқу мен қисаюды болдырмайтын тұрақты қысқыш.

     -- Жүргізу режимі: стандартты ретінде қос әрекетті (D); бір әрекетті әдетте жабық / әдетте ашық қосымша.

     -- Құрылымы: сына жұдырықшалы беріліс қорабы, кірістірілген магниттік сақина, саңылау арқылы орталық қуыс, жоғары қаттылық тозуға төзімді құрылыс, майсыз жұмыс.

     -- Позиция дәлдігі: Орналастыру дәлдігін қайталау ±0,01мм, ығысусыз тұрақты орталық позициялау.

Негізгі құрылымдық артықшылықтар

  1. Сына жұдырықшасы жоғары дәлдіктегі өзін-өзі орталықтандыру

     -- Барлық жақ синхронды түрде бірдей орталық нүктені ашады және жабады; дөңгелек бөлшектер эксцентриксіз автоматты орталықтандыруды жүзеге асырады.

  2. Орталық шұңқыр арқылы өтетін тесік

     -- Ауа түтіктерін, оптикалық талшықтарды немесе эжектор түйреуіштерін бағыттауға мүмкіндік береді; гильза дайындамалары, білік бөлшектері және өтпелі дайындамалар үшін жарамды.

  3. Шағын профильді жеңіл салмақты корпус

     -- Шағын жалпы биіктік, роботтың соңғы эффекторында тығыз орнату схемасы үшін өте қолайлы.

  4. Бүйірлік күшке күшті қарсылық

     -- Сыртқы жүктеме күшімен престеу, тығындау операциялары және станокты тиеу үшін өте қолайлы.

  5. Барлық тесік өлшемдері үшін кірістірілген магниттік сақина

     -- Толық ашық/толық жабық күйді анықтау үшін M9B / M9BW сериялы магниттік қосқыштармен үйлесімді.

  6. Толық саңылау диапазоны: φ16/20/25/32/40/50/63/80/100/125мм

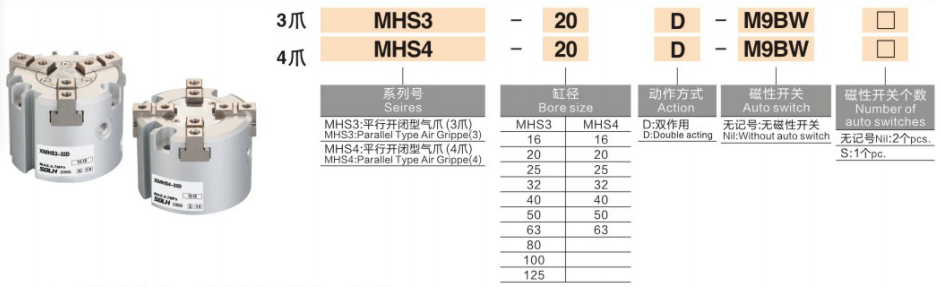

Үлгіні атау ережесін аяқтаңыз

  1. Үлгі мысалы: MHS3-32D-M9BW

  2. Стандартты тапсырыс анықтамалық мысалдары

     -- MHS3-25D: 3-жақ, φ25, қос әрекетті, магниттік қосқышсыз

     -- MHS4-40D-2M9B: 4-жақ, φ40, қос әрекетті, қос M9B магниттік қосқыштарымен жабдықталған

Жалпы стандартты техникалық сипаттамалар (сынақ қысымы: 0,5 МПа)

  1. Жалпы параметрлер

     -- Жұмыс қысымының диапазоны: 0,15 ~ 0,6 МПа

     -- Қоршаған орта температурасы: -10 ~ 60℃ (ауа құбырларының ішінде мұздану жоқ)

     -- Максималды жұмыс жиілігі: минутына 120 цикл

     -- Орналасқан жерді анықтау дәлдігінің қайталануы: ±0,01 мм

     -- Майлау: майсыз дизайн, таза өндіріс орталарына жарамды

  2. Қысқыш күші және бір жақты инсульт кестесі

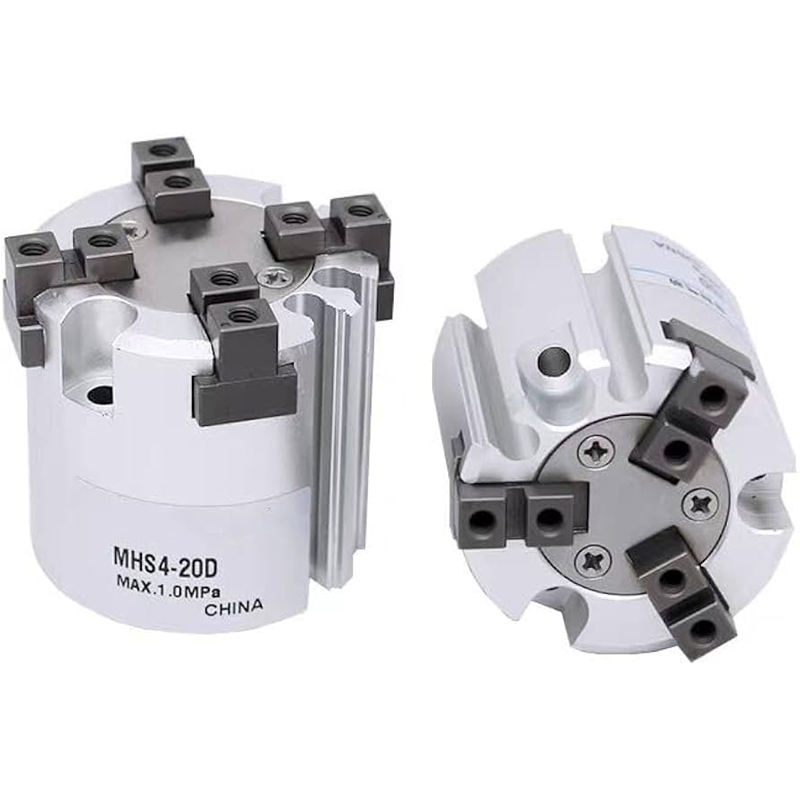

Таңдауды салыстыру: MHS3 VS MHS4

Орнату әдістері және типтік қолдану сценарийлері

  1. Монтаждау опциялары

     -- Шеткі бұрандалар + бүйірлік орналасу түйреуіштері арқылы бекітілген, робот EOAT орнатуға арналған әмбебап

     -- Орталық арқылы өтетін тесік эжектор түйреуіштерін шығаруға мүмкіндік береді; ішкі кеңейтуді де, сыртқы қысуды да қолдайды

  2. Типтік өнеркәсіптік қолданбалар

     -- Станокты тиеу және түсіру: ұстағыш білік және диск дайындамалары

     -- 3C Electronics: Дөңгелек терминалдар, шаршы микросхемалар, миниатюралық аппараттық өңдеу

     -- Қаптама өнеркәсібі: Бөтелке корпустары, құбырлы және цилиндрлік материалды орналастыру

     -- Құрастыру және сығымдау процестері: мойынтіректерді басу, білік төлкесін салу, концентрлік құрастыру

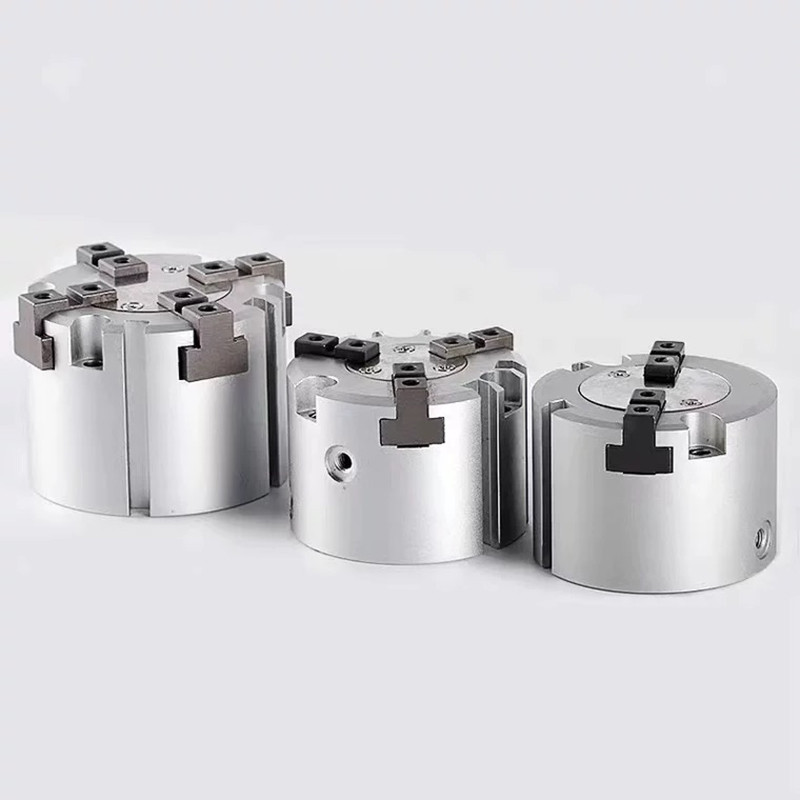

Толық MHS отбасылық өнім классификациясы

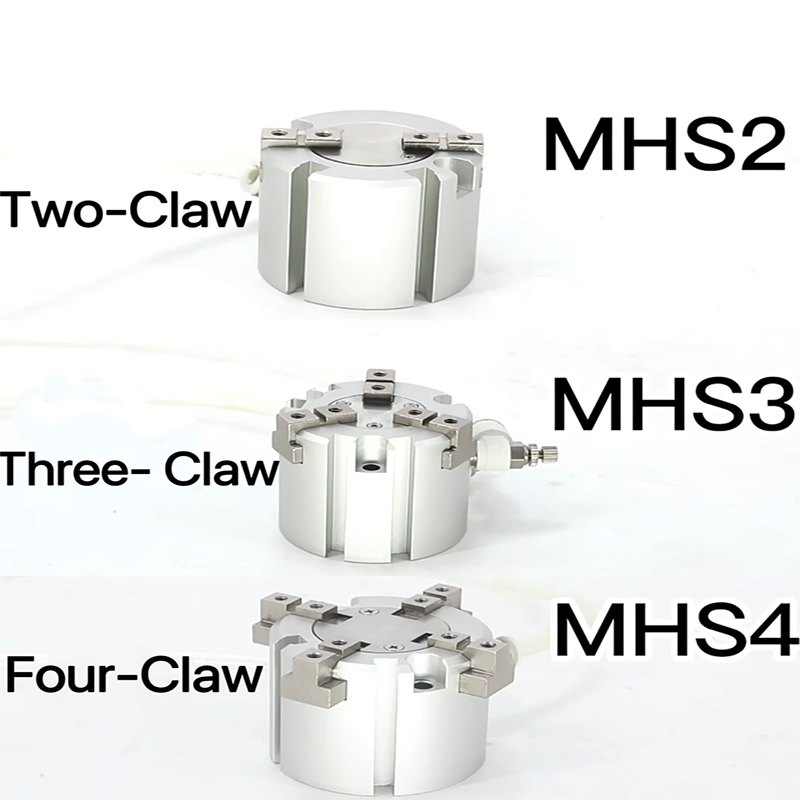

     -- MHS2: 2 параллель жақ — жалпақ табақтар мен жазық дайындамалар үшін

     -- MHS3: 3 концентрлік жақ — барлық дөңгелек құрамдас бөліктерге қолайлы шешім

     -- MHS4: 4 ортогональды жақ – төртбұрышты және төртбұрышты бөліктер үшін таңдаулы шешім

     -- MHSJ3: Шаң жамылғысымен жабдықталған — шаңды қатал цех орталары үшін

     -- MHSH3: Ұзартылған қуыс — үздіксіз түрдегі өңдеуге арналған

Бір сөйлемнен тұратын түйіндеме

     SOLH MHS3 3-жақ және MHS4 4-жақ сына жұдырықшасы өзін-өзі орталықтандыратын қуыс пневматикалық ұстағыштар M9 сериялы магниттік ажыратқыштармен үйлесімді қосымша бір/қос әрекетті конфигурациямен және орталықтан өтетін тесікпен ±0,01 мм жоғары дәлдіктегі концентрлік орналасуды қамтамасыз етеді; Дөңгелек білік/диск бөлшектеріне арналған MHS3, төртбұрышты және тікбұрышты құрамдас бөліктерге арналған MHS4, станоктарды тиеуде, 3C автоматикасында және дәл прессте орнату станцияларында кеңінен қолданылады.
