Бренд: SOLH by Richge Technology

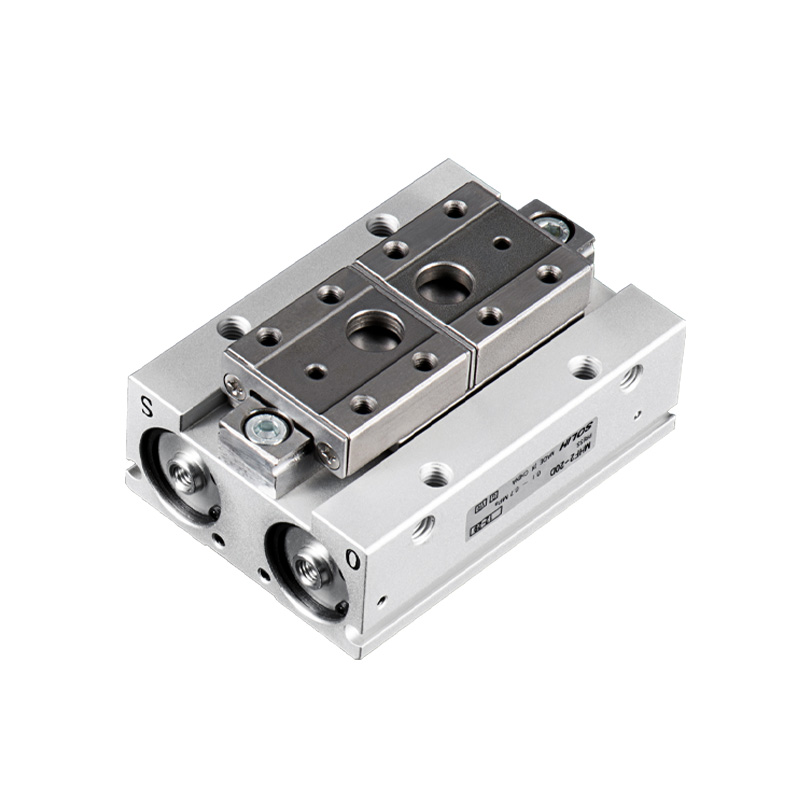

SOLH MHF2 сериясы ультра жалпақ қос поршеньді сызықты бағыттаушы 2 иекті параллель ұстағыш. Core highlight: Body height only 1/3 of equivalent MHZ2 gripper, effectively reduce end bending moment while maintaining high positioning precision. Үш қосымша инсульт диапазоны қол жетімді. Төрт жақты бекіту құрылымы. Specially designed for ultra-space-limited low-load high-precision applications: miniature linear modules, small robot EOAT, semiconductor, electronics and precision assembly stations.
-- Құрылымы: қос поршеньді + дәл сызықты бағыттаушы рельс (Φ25/Φ32 айналмалы шарикті мойынтірек бағыттағышын қабылдайды). Тербеліссіз таза параллельді сызықты жақ қозғалысы, жоғары қаттылық. Алюминий қорытпасының негізгі корпусы, тот баспайтын болаттан жасалған жақтары, кірістірілген магниттік сақина. Төрт жақты магниттік қосқышты орнату ойықтары; монтаждау опциялары: астыңғы саңылау / бүйірлік саңылау / тесік арқылы орнату.
-- Әрекет түрі: тек қос әрекетті D (екі бағытты ауаны басқару, жалғыз әрекет ету нұсқасы жоқ). Қозғалыс жылдамдығын реттеуге және біркелкі жұмыс істеуге арналған кірістірілген дроссельдік клапан.
-- Ультра тегіс орналасу: тең қысу күші кезінде MHZ2-мен салыстырғанда биіктік шамамен 66%-ға азайды, соңындағы иілу моментін айтарлықтай төмендетеді және орналасу тұрақтылығын жақсартады.
-- Соққы конфигурациясы: әр тесік үшін 3 инсульт опциясы: әртүрлі дайындаманың еніне сәйкес келетін D(Қысқа) / D1(Орташа) / D2(Ұзын).
-- Орналастыру дәлдігі: қайталау дәлдігі ±0,04~±0,05мм, жоғары жиілікті цикл кезінде тұрақты.

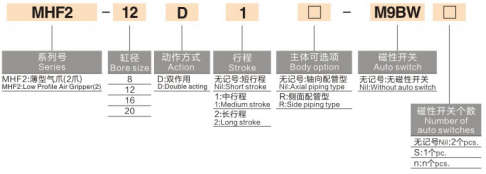

1. Үлгі мысалы: MHF2-16D1-S-M9BW
|
Сегмент |
Код |
Сипаттама |
|
1 |
MHF2 |
Серия: Ультра жұқа параллель ұстағыш |
|
2 |
16 |
Саңылаудың өлшемі: 8,12,16,20,25,32мм (Φ25/32 жаңа үлкен спецификация) |
|
3 |
D/D1/D2 |
Инсульт дәрежесі / D = Қысқа инсульт / D1 = Орташа инсульт / D2 = Ұзын соққы |
|
4 |
-С |
Магниттік сақина опциясы Бос = Магнит жоқ; S = Магниттік қосқышқа арналған кірістірілген магниттік сақина |
| 5 | -M9B |
Магниттік қосқыш түрі M9B(NPN) / M9N(PNP) / M9P Сым ұзындығы: стандартты 0,5 м; W=1m L=3м |
|
6 |
Суффиксті орнату коды |
Бос = Стандартты тесік 2 = Тесік арқылы орнату F = Жалғыз иекті бекітілген түрі |
2. Стандартты тапсырыс үлгісі
2.1 MHF2-20D2-S-M9BW
-- Саңылау 20, ұзын инсульт D2, кірістірілген магниттік сақина, 1м кабелі бар M9B магниттік қосқыш.
|
Параметр элементі |
Стандартты спецификация |
| Жақ саны |
2 жақ, таза параллель сызықты ашу және жабу |
| Жұмыс режимі |
Тек қос әрекетті (бір ғана әрекетті нұсқа жоқ) |
| Жұмыс қысымы |
Тесік 8: 0,15~0,7МПа Тесік 12~32: 0,1~0,7МПа (Оңтайлы жұмыс қысымы:0,5МПа) |
| Дәлелдеу қысымы |
1,0 МПа |
| Қоршаған орта температурасы |
-10 ~ 60℃ (ауа құбырларының ішінде мұздану жоқ) |
| Позиция дәлдігін қайталаңыз |
Саңылау 8/12:±0,05 мм Тесік 16~32:±0,04 мм |
| Максималды жұмыс жиілігі |
Қысқа инсульт(D):120 сек/мин Орташа/Ұзақ инсульт(D1/D2):60 см/мин |
| Әуе портының жіпі |
8/12:M3×0,5 16/20/25/32:M5×0,8 |
| Майлау |
Майсыз жұмыс; NSF-H1 тағамдық май қосымша |
| Коммутаторды орнату |
Төрт жақты сырғымалы ойықтар, екі жағынан магниттік қосқыш орнатуға болады |
| Орнату опциялары |
Астыңғы, бүйірлік, тесігінен өтетін, көп бағытты әмбебап қондырғы |
|
Саңылау(мм) |
Толық үлгі |
Бір жақпен жүру (мм) |
Максималды жалпы ашылу (мм) |
Қысу күші(N) |
Дене биіктігі (мм) |
Таза салмақ(г) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Маңызды ескерту: жақтың ұзарту ұзындығы L ұлғайған сайын қысу күші азаяды. Таңдау кезінде рұқсат етілген иілу моментін тексеру керек, қауіпсіздік коэффициенті ≥1,5.
-- Орнату кеңістігі қатаң шектелген және биіктігі шектеулі: жұқа сызықты модульдер, миниатюралық роботтың соңғы эффекторы
-- Сұраныс төмен иілу моменті, тұрақты параллельді жоғары дәлдік: жартылай өткізгіш, 3C электроника, дәл аппараттық жинақ
-- икемді инсульт сәйкестік талабы: дайындаманың әртүрлі ендерін бейімдеу үшін қысқа/орташа/ұзын инсультты таңдаңыз
-- Шағын біріктірілген механизм үшін көп бұрышты орнату және екі жақты позицияны анықтау қажет
-- Биіктік шектеуі мен дайындаманың еніне сәйкес саңылау өлшемін және инсультті таңдаңыз: басымдылық реті D (қысқа) → D1 (орташа) → D2 (ұзын)
-- PLC қажет болса, жақ ашық/жабық күйге кері байланыс қажет болса, -S магнитті сақина + M9B/M9N/M9P жұрнағын қосыңыз
-- Монтаждау таңдауы: Стандартты тесілген тесік (әдепкі); -2 жұрнағы жұқа платформалар мен кронштейндерге арналған тесік арқылы орнатуға арналған
-- Жүкті тексеру: Басқару жақтың ұзарту ұзындығы L; рұқсат етілген иілу моментінен асатын шамадан тыс жүктемені болдырмаңыз
-- Үлкен саңылау Φ25/32: Орташа ауыр дайындамалар үшін жоғары қаттылық, айналмалы шарикті мойынтіректер бағыттағышын қабылдаңыз
SOLH MHF2 ультра жұқа қос әрекетті параллель пневматикалық ұстағыштың ультра төмен профильді дизайны, үш сортты инсульт опциялары, төрт жақты монтаж және ±0,04~±0,05 мм жоғары дәлдігі бар, үйлесімді M9 сериялы магниттік қосқыштармен жабдықталған, аз иілу моменті мінсіз ықшам ұстау шешімі, жартылай конструкторлық роботтарды құрастыру және EOAT3 құрастыру.
