MGQ сериялы ықшам бағыттаушы өзек цилиндрі

SOLH MGQ сериялы ультра жұқа біріктірілген бағыттаушы өзек цилиндрі түпнұсқа SMC сипаттамаларымен толығымен ауыстырылады. Цилиндр бөшкелері мен бағыттаушы штангалардың біріктірілген құрылымы орнату орнын айтарлықтай үнемдеу үшін әдеттегі басқарылатын цилиндрлермен салыстырғанда жалпы қалыңдығын 50% қысқартады. Ол екі конфигурацияда ұсынылатын φ12~100 мм саңылау өлшемдерін және стандартты жүрістерді қамтиды: MGQM көміртекті қорытпалы сырғымалы мойынтіректері және MGQL жоғары дәлдіктегі шарикті мойынтіректері. Симметриялық қос бағыттаушы өзек құрылымы бүйірлік жүктемеге, ауытқуға және бұралуға тамаша қарсылық береді. MGQL шарикті мойынтірек нұсқасы ±0,04°~±0,08° айналуға қарсы дәлдікке қол жеткізеді, ал MGQM сырғымалы мойынтіректер түрі тозуға тамаша төзімділікпен, шаң өткізбейтін өнімділікпен және ауыр шаңды жағдайлар үшін қымбатшылықпен ерекшеленеді. Стандартты конфигурацияларға кірістірілген магниттік сақиналар, екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс кіреді. Қосымша XB6 жоғары температура нұсқасы 150℃ дейін тұрақты жұмыс істейді. Цилиндр корпусында бірнеше бекіту саңылаулары сақталған; ≥32 мм саңылаулар үшін магниттік қосқыштарды төрт жағынан орнатуға болады, ал фланецтер/табан кронштейндері көп бұрышты құрастыруды қолдайды. Ең аз жұмыс қысымы 0,1 МПа, ол конвейер желісінің тығынын орналастыру және көтеру, 3C электроникада ПХД шығару және қысу, орау машиналары үшін қақпаны іске қосу және айлабұйымдарды бекіту үшін кеңінен қолданылады. Ол механикалық дизайнды жеңілдету үшін бөлек цилиндрді және сыртқы бағыттаушы жинақтарды ауыстырады. Стандартты MGP және ауыр жүкті MGG серияларымен салыстырғанда, MGQ ең жұқа профильмен және шектеулі орнату кеңістігінде жоғары дәлдікпен жұмыс істеу үшін оңтайлы өнімділікке ие.

Сұрау жіберу

Өнім Сипаттамасы

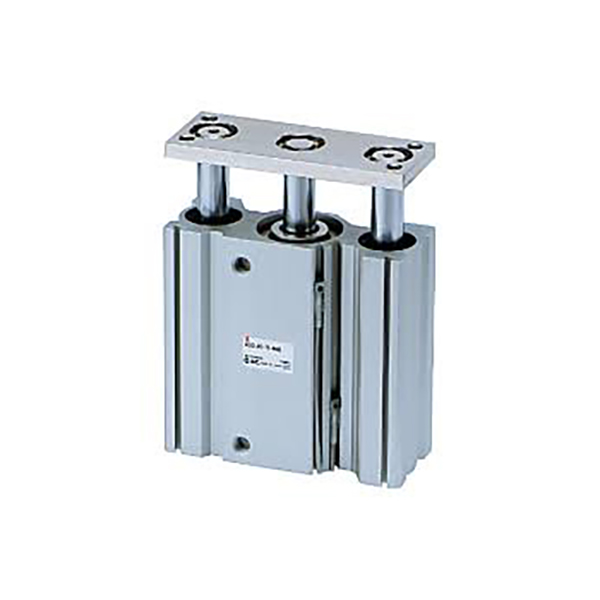

MGQ сериялы жұқа ықшам бағыттаушы өзек цилиндрі | Қаттылығы жоғары айналуға қарсы пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылымдық мүмкіндіктер

SOLH MGQ сериясы - шектеулі кеңістіктегі автоматтандыру станцияларына арналған жұқа біріктірілген бағыттаушы өзек цилиндрі. Ультра жұқа біріктірілген бағыттаушы өзек құрылымын қабылдай отырып, ол керемет бүйірлік жүктемеге төзімділік пен жоғары дәлдіктегі айналуға қарсы өнімділікті қамтамасыз етеді. φ12мм-ден φ100мм-ге дейінгі толық ұңғы диапазонын қамтитын серия екі негізгі мойынтіректердің конфигурациясын қамтамасыз етеді: MGQM сырғымалы мойынтірек және MGQL шарикті мойынтірек. Ол ықшам орнатуды, қатаң бағыттауды және нөлдік ауытқуды қажет ететін дәл итеру, көтеру, дайындаманы тоқтату және орналастыру сценарийлері үшін кеңінен қолданылады.

Негізгі құрылымдық артықшылықтар

• Ультра жұқа біріктірілген дене: Бағыттауыш шыбықтар мен цилиндр корпусы біртұтас пішінделген, дәстүрлі бағыттаушы өзек цилиндрлерімен салыстырғанда жалпы қалыңдығын 50%-ға қысқартады. Бұл өте ықшам жабдық дизайны мен кеңістікте шектеулі орнату схемалары үшін оңтайлы таңдау.

• Қос бағыттаушы жоғары қаттылық құрылымы: Симметриялық қос бағыттаушы штанга тірегі бүйірлік жүктемеге төзімділікті айтарлықтай арттырады, бүйірлік жүк сыйымдылығы қарапайым тығын цилиндрлерінен екі есе көп. Ол иілу мен бұралуға тиімді қарсы тұрады, эксцентрлік жүктемеге және әсерлі жұмыс жағдайларына бейімделеді.

• Айналдыруға қарсы класстағы жетекші дәлдік: MGQL шарикті подшипник түрі ±0,04°~±0,08° ультра жоғары айналмау дәлдігіне қол жеткізеді (үлкен тесікпен жоғары дәлдік); MGQM сырғымалы мойынтірек түрі әртүрлі дәлдік позициялау талаптарына жауап беретін ±0,05°~±0,10° тұрақты орналасу дәлдігін ұсынады.

• Толық сценарийлер үшін қос подшипник конфигурациясы: Төмен құны бар ауыр, шаңды және қатал орталарға арналған сырғымалы мойынтірек (MGQM); ультра тегіс төмен үйкеліс қозғалысы мен жоғары жиілікті дәл велосипедпен жүру үшін шарикті мойынтірек (MGQL).

• Стандартты премиум конфигурациясы: Магниттік қосқыш үйлесімділігі үшін кірістірілген магниттік сақина, тұрақты жұмыс үшін қос ұшты резеңке буферлер және таза өндірістік орталарға жарамды майсыз техникалық қызмет көрсетуді қажет етпейтін дизайн.

• Толық стандартты сипаттамалар: φ12 мм-ден φ100 мм-ге дейінгі толық саңылау өлшемдері, 25 мм-ден 250 мм-ге дейінгі стандартты инсультпен, орташа және үлкен жүктемені автоматтандырудың жүргізу сценарийлерін қамтиды.

Үлгіні атау ережелерін аяқтаңыз

Үлгі мысалы: MGQM32-50-M9BW-XB6

Код сегменті	Спецификация мағынасы
MGQ	Серия коды: жұқа біріктірілген бағыттаушы өзек цилиндрі
М / Л	Мойынтірек түрі: M = Көміртекті қорытпадан жасалған сырғымалы мойынтірек; L=Жоғары дәлдіктегі шарикті подшипник
12~100	Саңылау өлшемі (мм): Толық диапазон φ12/16/20/25/32/40/50/63/80/100
25~250	Стандартты инсульт (мм): 25/50/75/100/125/150/175/200/250
M9BW / 2M9B	Қосымша магниттік қосқыш: қос жақты позицияны анықтауға арналған жалғыз немесе қос қосқыштар
-XB6	Жоғары температураға төзімділік опциясы: Жұмыс температурасы -10℃~150℃

Стандартты тапсырыс анықтамасының мысалдары

• MGQM25-30: 25 мм саңылау, 30 мм инсульт, сырғымалы мойынтіректің стандартты түрі

• MGQL40-75-2M9B: 40 мм саңылау, 75 мм инсульт, қос магниттік қосқыштары бар шарикті мойынтірек түрі

• MGQM50-100-XB6: 50 мм саңылау, 100 мм инсульт, жоғары температураға төзімді сырғымалы мойынтірек үлгісі

Стандартты негізгі техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, 0,5МПа номиналды қысым)

1. Жалпы өнімділік параметрлері

• Жұмыс қысымының диапазоны: 0,12~1,0МПа (φ12/16); 0,1~1,0МПа (φ20~100)

• Қоршаған орта температурасы: -10℃~60℃ (мұзсыз әдеттегі орта); -10℃~150℃ (XB6 жоғары температура нұсқасы)

• Поршеньдік жұмыс жылдамдығы: 50~500мм/с (φ12~63); 50~400мм/с (φ80/100 үлкен тесік)

• Буфер режимі: Стандартты екі жақты резеңке буфер; жоғары әсер ететін жұмыс жағдайлары үшін қосымша ауа жастықшасы буфері

• Майлау режимі: Майсыз техникалық қызмет көрсетусіз жұмыс, таза шеберханаларға жарамды

2. Теориялық күш деректері (@0,5МПа, бірлік: N)

Саңылаудың өлшемі (мм)	Теориялық күш (N)
12	57
16	101
20	157
25	245
32	402
40	628
50	981
63	1559
80	2513
100	3927

3. Өнімнің салмағы туралы деректер (50 мм инсульт, бірлік: кг)

Саңылаудың өлшемі (мм)	MGQM Салмағы (кг)	MGQL салмағы (кг)
12	0.18	0.20
16	0.28	0.30
20	0.42	0.45
25	0.65	0.70
32	1.05	1.10
40	1.60	1.70
50	2.45	2.55
63	3.70	3.85
80	6.30	6.50
100	9.80	10.10

MGQM және MGQL негізгі таңдауды салыстыру

Салыстыру элементі	MGQM (жылжымалы мойынтірек)	MGQL (шарлы подшипник)
Мойынтірек түрі	Көміртекті қорытпасы сырғымалы төлке	Жоғары дәлдіктегі сызықты шарикті втулка
Бүйірлік жүктеме сыйымдылығы	Өте жақсы (қарапайым цилиндрлерге қарағанда 2 есе жоғары)	Орташа (бірқалыпты жұмыс істеуге басымдық береді)
Айналмайтын дәлдік	±0,05°~±0,10°	±0,04°~±0,08° (дәлдігі жоғары)
Қозғалыс сипаттамалары	Жоғары тозуға төзімділік және жұмыс тұрақтылығы	Ультра төмен үйкеліс, ультра тегіс инсульт, тұрақты жоғары жиілікті велосипедпен жүру
Қолданылатын сценарийлер	Ауыр жүк, шаңды орта, эксцентрлік жүктеме, дайындаманы тоқтату және көтеру
Шығын деңгейі	Экономикалық	Премиум

Орнату әдістері және типтік қолдану сценарийлері

1. Икемді көп монтаждық дизайн

• Денені тікелей орнату: Тікелей бекіту үшін үстіңгі, астыңғы және бүйір беттеріндегі бұрандалы тесіктер; φ32 мм-ден жоғары үлгілерде жылдам құрастыру мен техникалық қызмет көрсетуге мүмкіндік беретін, жан-жақты магниттік қосқышты орнатуға арналған 4 жақты қосқыш ойықтары бар.

• Қосымша көмекші орнату: Жабдықтың әртүрлі құрылымдық конструкцияларына бейімделу үшін көлденең және тік көпбұрышты орналасуды қолдайтын фланец (F) және аяқ кронштейнінің (L) керек-жарақтары бар.

2. Негізгі өнеркәсіптік қолданбалар

• Конвейер желісін автоматтандыру: Дайындаманы тоқтату, паллет орналастыру және материалды көтеру; күшті соққыға төзімділігі жоғары жылдамдықты тасымалдау және шектеу кезінде дайындаманың ығысуын болдырмайды.

• 3C электронды дәл өңдеу: ПХД түйреуіштерін шығару, терминалды сығуды орналастыру және жеңіл дайындамаларды аудару; жоғары айналуға қарсы дәлдік нөлдік ауытқу дәлдігін қамтамасыз етеді.

• Қаптама машиналары: Материалдық қалқаны жүргізу, силос қақпасын ауыстыру және қысқа қашықтыққа материалды итеру; өте жұқа корпус ықшам орау жабдығының орналасуына тамаша бейімделеді.

• Жалпы өнеркәсіптік автоматтандыру: Дөңгелекті көтеру, бөлшектерді шығару және эксцентрлік жүкті жүргізу; жабдық құрылымын жеңілдету және шығындарды азайту үшін дәстүрлі бөлек цилиндр + бағыттаушы өзек комбинацияларын ауыстырады.

MGQ және MGP және MGG серияларын жан-жақты салыстыру

Салыстыру элементі	MGQ (жұқа түрі)	MGP (стандартты түрі)	MGG (ауыр жүк түрі)
Дене қалыңдығы	Ультра жұқа (50% орын үнемделеді)	Стандартты қалыңдығы	Қалың, қатты дене
Мойынтірек түрі	Слайд/шар қос опциялары	Слайд/шар қос опциялары	Тек сырғымалы мойынтірек
Айналмайтын дәлдік	±0,04° дейін (ең жоғары дәлдік)	±0,08°~±0,15°	±0,10°~±0,20°
Бүйірлік жүктеме сыйымдылығы	Күшті	Орташа	Ең күшті
Негізгі қолданылатын сценарийлер	Кеңістікпен шектелген орналасу, жоғары дәлдіктегі орналасу	Кәдімгі орналасу, орташа жүктеме жалпы сценарийлер	Ауыр жүктеме, ұзақ инсульт, жоғары әсерлі жұмыс жағдайлары

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Нақты жүктеме негізінде қажетті күш күшін есептеу; шамадан тыс жүктемені болдырмау үшін 50% қауіпсіздік шегін сақтай отырып, теориялық итеру ≥ нақты жүктеме × 1,5 бар саңылау өлшемін таңдаңыз.

2. Мойынтіректер түрін таңдау: Ауыр жүкті, шаңды және эксцентрикті жұмыс жағдайлары үшін MGQM сырғымалы подшипникті таңдаңыз; жоғары дәлдіктегі позициялау және жоғары жиілікті циклдік қозғалыс үшін MGQL шарикті подшипникті таңдаңыз.

3. Функционалдық конфигурацияны таңдау

￮ Позицияны анықтау сұранысы: M9B/M9BW магниттік қосқыштарын жабдықтаңыз (тесігі ≥32 мм үшін 4 жақты орнату қолжетімді)

￮ Жоғары температура ортасы: -XB6 жоғары температураға төзімді опцияны таңдаңыз (макс. 150℃)

￮ Жоғары әсерлі жұмыс: қосымша ауа жастықшасы буферіне жаңартыңыз (резеңке буфері бар стандартты)

Бір сөйлемнен тұратын түйіндеме

SOLH MGQ сериялы ультра жұқа, қаттылығы жоғары бағыттаушы цилиндрі кеңістікті үнемдейтін дизайнды, күшті бүйірлік жүктеме сыйымдылығын және ультра жоғары айналуға қарсы дәлдікті біріктіреді, ықшам, дәл және ауыр салмақты автоматтандыруды тоқтату, көтеру және итеру станциялары үшін үнемді және жоғары тұрақты сызықты жүргізу шешімдерін ұсынады.
