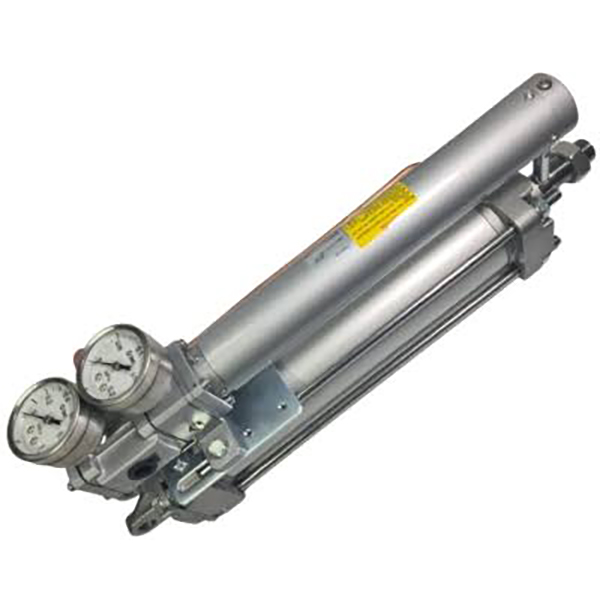

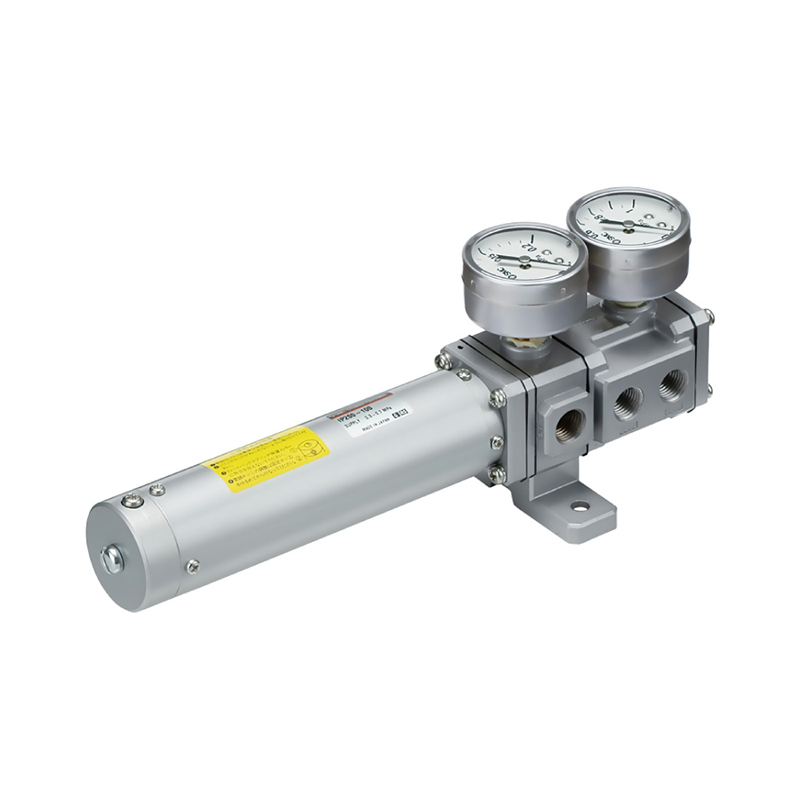

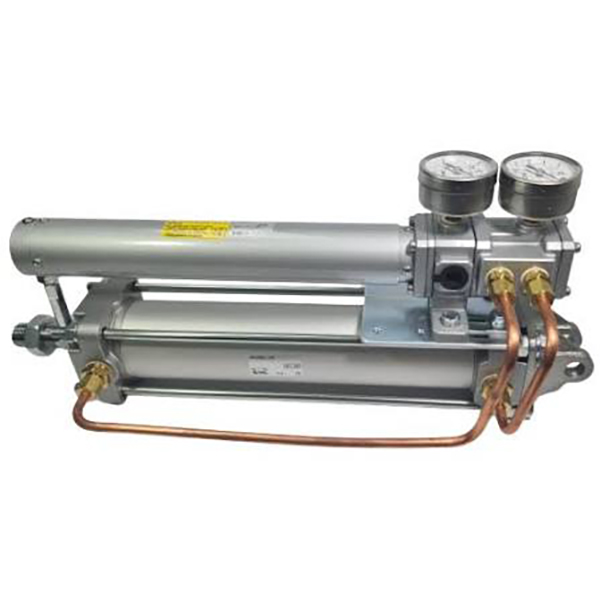

IP200 сериялы пневматикалық пилоттық сервоцилиндр позициясы

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     Richge Technology компаниясының SOLH брендімен шығарылған IP200 сериясы пневматикалық пилоттық сервоцилиндр позициясы болып табылады. Ол 0,02 ~ 0,1 МПа пневматикалық басқару сигналын цилиндр поршеньдік штангасының дәл орын ауыстыруына сызықты түрлендіретін стандартты цилиндрлер үшін жоғары дәлдіктегі пропорционалды позицияны басқаруды қамтамасыз етеді. Толығымен ауамен басқарылатын қуат көзі жоқ, бұл жарылыс қаупі бар өнеркәсіптік орталар үшін қауіпсіз орналасу шешімі.

Негізгі техникалық сипаттамалар

    1. Негізгі параметрлер

     -- Үйлесімді цилиндрлер: саңылау ≥ Ø50мм, инсульт 25~300мм (1 мм қадамға теңшеуге болады)

     -- Басқару принципі: Күш тепе-теңдігі теориясына негізделген саптама-қапқыш серво механизмі

     -- Жеткізу ауа қысымы (SUP): 0,3~0,7МПа

     -- Кірісті басқару сигналы (IN): Стандартты 0,02~0,1МПа пневматикалық сигнал

     -- Қоршаған орта және орташа температура: -5℃ ~ +60℃ (стандартты нұсқа)

     -- Port Thread: Негізгі порт Rc1/4; манометр порты Rc1/8

     -- Таза салмақ: шамамен. 700 г (100 мм соққы үлгісіне негізделген) Басқару дәлдігі индексі· Сезімталдық: ≤ 0,5% F.S.

     -- Сызықтық: ≤ ±2% F.S.

     -- Гистерезис: ≤ 1% F.S.

     -- Қайталану мүмкіндігі: ≤ ±1% F.S.2.

Күш балансының жұмыс принципі

     -- Сигнал кірісі: пневматикалық басқару сигналы IN портына кіреді және кіріс диафрагмасын итереді.

     -- Серво күшейту: диафрагманың орын ауыстыруы кері қысымды реттеу үшін саптамаға қарсы саңылауды өзгертеді, ауа тізбектерін ауыстыру үшін ішкі катушканы жүргізеді.

     -- Цилиндрді іске қосу: қос әрекетті цилиндрді ұзарту немесе шығару үшін OUT1 / OUT2 порттары арқылы қысымды ауа шығыстары.

     -- Орын бойынша кері байланыс: цилиндр инсультінің қозғалысы кіріс сигналымен күш тепе-теңдігіне жету үшін шатун және кері байланыс серіппесі арқылы кері байланыс диафрагмасын кері тартады; цилиндрді мақсатты күйде дәл бекіту үшін катушка бейтарап күйге оралады.

Үлгі кодының анықтамасы (IP200-XXX-YY)

     -- IP200: Негізгі серия коды

     -- XXX: Номиналды инсульт (25/50/100/150/200/250/300мм)

     --YY Қосымша жұрнақ: Суффикс жоқ: Көміртекті болаттан жасалған кері серіппесі бар стандартты үлгі -T: Тот баспайтын болаттан жасалған кері серіппемен жабдықталған -XN: Төмен температура нұсқасы (-30°C ~ +60°C) -XZ: Жоғары температура нұсқасы (-5°C ~ +80°C)

Мысал: IP200-200-T → 200 мм инсульт, тот баспайтын болаттан жасалған кері серіппе.

Порт анықтамасы

     -- SUP: Негізгі ауа беру кірісі (0,3~0,7МПа)

     -- IN: Пневматикалық басқару сигналының кірісі (0,02~0,1МПа)

     -- OUT1 / OUT2: қос әрекетті цилиндрге арналған қос шығыс порттары

     -- Мыс.: Шығару порты

     -- Өлшеуіш: Манометрді орнатуға арналған арнайы порт

Өнімнің негізгі артықшылықтары

     -- Жоғары дәлдіктегі жарылыс-қауіпсіз пневматикалық позициялау Электр сервожүйелерінің салыстырмалы орналасу дәлдігі; толығымен ауамен жұмыс істейді, ешқандай электрлік компоненттері жоқ, жанғыш және жарылғыш жұмыс аймақтары үшін қауіпсіз.

     -- Ықшам кіріктірілген барлығы бір құрылым. Стандартты цилиндрлерге тікелей орнатуға арналған біріктірілген блок дизайны, орнында орнатуды және күнделікті техникалық қызмет көрсету процедураларын жеңілдетеді.

     -- Ыңғайлы калибрлеу дизайны Кірістірілген тәуелсіз нөлдік реттеу бұрандасы және қосымша құралдарсыз сайтта жылдам калибрлеуге арналған аралықты реттеу бұрандасы.

     -- Коррозияға төзімділікке арналған бірнеше материал опциялары Ылғалды, коррозиялық цех орталарына бейімделу үшін көміртекті болаттан немесе тот баспайтын болаттан жасалған нұсқаларда қол жетімді кері серіппелер.

     -- Температураның кең диапазоны пайдаланушы нұсқалары Күрделі айнымалы температуралық өндірістік жағдайларды қанағаттандыру үшін стандартты, төмен температуралық және жоғары температуралық қосымша үлгілер.

Әдеттегі қолданба сценарийлері

     -- Дәл позициялау станциялары: кесу, престеу, қаптау және материалды автоматты өңдеу жабдықтары

     -- Өнеркәсіптік процесті басқару: клапанның ашылуын реттеу, тордың тартылуын бақылау және желі жиегін түзету жүйелері

     -- Арнайы қатал орталар: химиялық зауыттар мен тау-кен машиналарына арналған жарылысқа төзімді, шаң өткізбейтін және су өткізбейтін жабдық

     -- Пневматикалық серво ядролық блок: толық пневматикалық серво позициялау жүйелерінің орталық басқару компоненті ретінде қызмет етеді

Пайдалану және орнату нұсқаулары

     -- Ауа көзіне қойылатын талап: саптаманың бітелуін және орналасу ақауын болдырмау үшін берілетін ауа құрғақ және таза фильтрация дәлдігі ≤5μm болуы керек.

     -- Калибрлеу анықтамасы: Оңтайлы сызықтық өнімділік үшін 0,5МПа стандартты беру қысымында нөлді және аралықты толық реттеу.

     -- Орнату бағыты: кез келген бұрышта орнатуды қолдайды; құрылғының ішкі жинағында конденсацияланған судың жиналуына әкелетін орнату схемасын болдырмаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH IP200 күш тепе-теңдігіне арналған саптама-қағақ пневматикалық сервопозициялық құрылғысы 0,02 ~ 0,1 МПа ауа сигналын цилиндрдің дәл ығыстыруына сызықтық түрлендіреді, жоғары орналасу дәлдігі, тек жарылыс қауіпсіз ауамен жұмыс істеу, нөлдік/аралық реттелетін калибрлеу және көп температурада реттелетін калибрлеу, мінсіз химиялық жарылыс параметрлері, микроорганизмдерді басқару үшін қолайлы. дәл автоматтандыру жабдықтары.
