HSV сериясы 3/2 жолды қолмен сырғымалы клапан | Тікелей пневматикалық көздің сырғымалы қосқышы

Бренд: SOLH by Richge Technology | Пневматикалық тізбекті қолмен қосу-өшіру және қысымды төмендетуге арналған 3/2 жолды өздігінен құлыпталатын қол сырғымалы клапан

1. Өнімге шолу

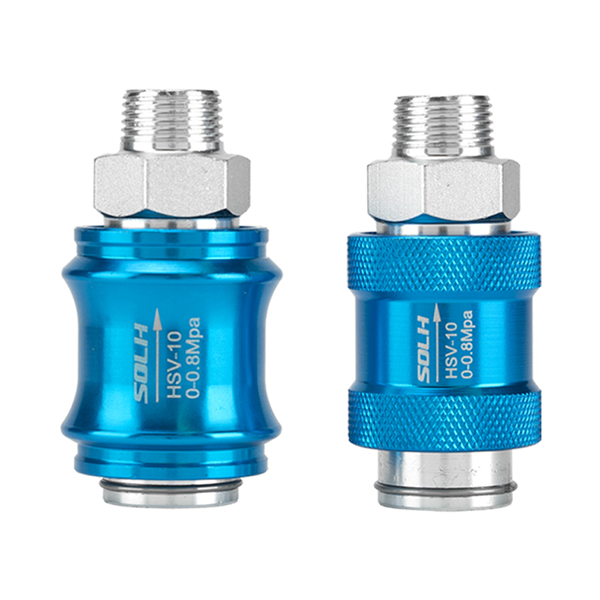

     SOLH HSV сериясы стандарт болып табылады3/2 жақты қолмен жылжымалы пневматикалық клапан AirTAC HSV сериясының спецификацияларына толық сәйкес келетін және отандық баламалы үлгілермен әмбебап ауыстырылатын, түзу жеңді итерілетін құрылымы бар. Серіппелі емес өздігінен құлыпталатын дизайнды қабылдай отырып, ол алға итеру арқылы ауа беруді және артқа тарту арқылы қысымды босатуды жүзеге асырады. Кірістірілген шығыс логикасы арқылы клапан жабылған кезде артқы құбырлардағы қалдық қысымды бірден шығарады. Ол пневматикалық тармақ тізбектері үшін қолмен негізгі қосқыш және жабдыққа техникалық қызмет көрсетуге арналған ауаны ажырататын қауіпсіздік клапаны ретінде кәсіби түрде қолданылады, тұрақты өздігінен құлыптау және қысымды қауіпсіз түсіру өнімділігі бар.

  1.1 Негізгі әуе портының логикасы және жұмыс принципі

     • Әуе портының анықтамасы: P (ауа кірісі), A (жұмыс шығысы), R (кіріктірілген шығару порты)

     • Әдетте жабық күй: P-A тізбегі ажыратылған, A-R тізбегі үздіксіз шығару үшін ашық

     • Жұмыс басу күйі: Ауа беру үшін қосылған P-A тізбегі, қысымды ұстау үшін жабық A-R тізбегі

     • Жұмыс істеу мүмкіндігі: Механикалық өздігінен құлыптау құрылымы бар осьтік жеңді итеру-тарту операциясы, қолды босатқаннан кейін позицияның ауытқуы жоқ

2. Модельді кодтау ережелері және ағынның техникалық сипаттамалары

  Кодтау логикасы: HSV [Порт өлшемі] - [Жіп құрылымы коды] + [Жіп түрінің коды]

 2.1 Порт өлшемінің сипаттамасы

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Жіп құрылымының жұрнақ коды

     • SF: Стандартты құрылым, бір ұшы сыртқы жіп + бір ұшы ішкі жіп (ең таралған үлгі)

     • SS: Екі шетіндегі қос сыртқы жіп

     • FF: Екі шетіндегі қос ішкі жіп

  2.3 Жіп түрінің коды

     • Әдепкі: PT конустық жіп

     • G: Британдық стандартты параллель жіп

     • T: NPT американдық стандартты конустық жіп

  Үлгі мысалы: HSV08-SF | G1/4 порты, стандартты бір-сыртқы-бір-ішкі жіпті қолмен жылжымалы клапан, нарықта ең көп қолданылатын спецификация

 2.4 Толық серияның негізгі спецификациясының параметрлері

3. Негізгі техникалық параметрлер

4. Құрылымдық негізгі артықшылықтар

     • Кірістірілген тікелей орнату: Пневматикалық салалық құбырларға сериялық қосылуға арналған, негіз қажет емес, қарапайым және кеңістікті үнемдейтін орналасу үшін тікелей бұрандалы және ауа құбырларының ортасына орнатуға болады.

     • Қауіпсіз 3/2 жолдық қысымды төмендету логикасы: Ауа қабылдауды тоқтату және артқы цилиндрлер мен құбырлардағы барлық қалдық қысымды босату үшін тартыңыз; ауа беруді және қысымды ұстап тұруды қалпына келтіру үшін басыңыз. Жабдыққа техникалық қызмет көрсету кезінде қалдық қысым қаупін тиімді жояды.

     • Сенімді өздігінен құлыптау өнімділігі: Механикалық орналасу өздігінен құлыпталатын құрылым, серіппелі қалпына келтіру жоқ, жұмыстан кейін тұрақты орналасу, кездейсоқ орын ауыстыру немесе ауаның ағуы жоқ.

     • Әртараптандырылған жіп сәйкестігі: Көп бұрандалы құрылымдар мен түрлер міндетті емес, жылдам фитингтермен, ішкі бұрандалы қосылыстармен және орнында икемді құрастыруға арналған KQ2 ауа құбырларымен тамаша үйлеседі.

     • Тот басуға төзімді құрылым: Қатты анодталған алюминий корпусы мен тот баспайтын болаттан жасалған катушка күрделі ортада тозуға төзімділікке, тотығуға төзімділікке және ұзақ мерзімді тұрақты жұмыс істеуге қол жеткізеді.

5. Таңдау айырмашылығы: HSV қолмен сырғымалы клапан және 4HV қолмен айналмалы клапан

6. Типтік қолданба сценарийлері

     • Бір цилиндрлі тармақты басқару: Жабдықты өшіру және техникалық қызмет көрсету үшін ауаны қолмен өшіру және қалдық қысымды төмендету үшін ауа көзі мен электромагниттік клапан арасында орнатылған.

     • Жабдықтың негізгі ауаны ажырату: Қысымды жылдам түсіру және қауіпсіз өшіру үшін құрал жабдықтарының негізгі ауа соратын құбырына орнатылған.

     • Вакуумдық тізбекті ауыстыру: Қолмен іске қосуды тоқтатуды басқару үшін вакуумдық сорғы тармақтарының тізбектеріне қолданылады; вакуумдық қысымды жылдам босату және қауіпсіз жұмысты қамтамасыз ету үшін клапанды тартыңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH HSV сериясы қысымды төмендету функциясы бар 3/2 жақты өздігінен құлыпталатын тікелей қолмен жылжымалы клапан болып табылады. Майлаусыз жұмыс, әртараптандырылған жіп опциялары және қауіпсіз қалдық қысымды шығару логикасы бар, бұл пневматикалық тізбекке техникалық қызмет көрсетуге және тармақты қосу-өшіруді басқаруға арналған стандартты қолмен ауа көзін ауыстырып-қосқыш клапан.
