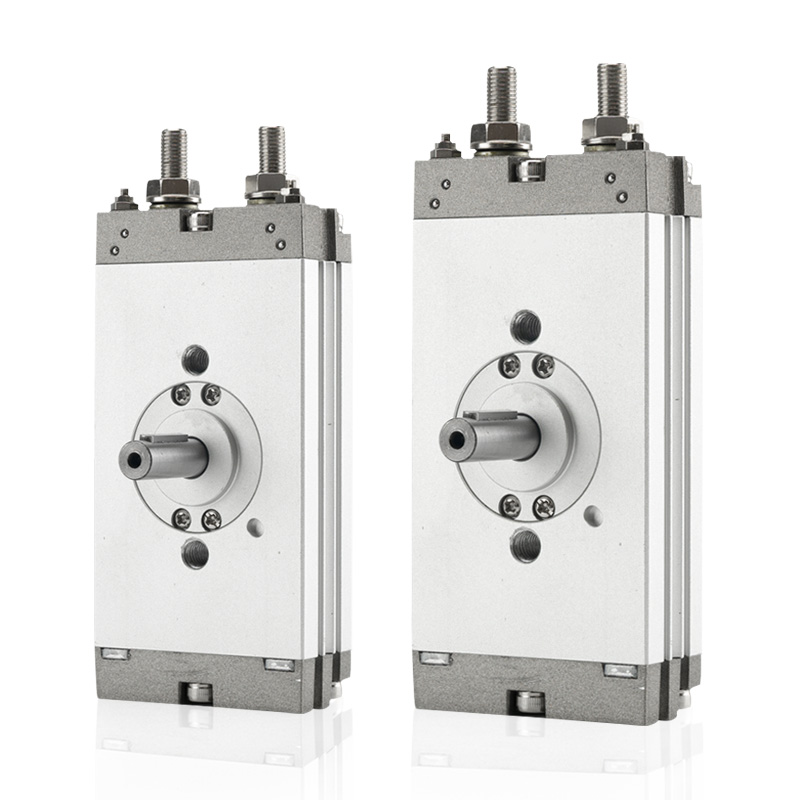

CRQ2 сериялы ультра жұқа тартпа және пиниондық айналмалы цилиндр | Нөлдік артта қалу ықшам бұралмалы цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі артықшылықтар

     SOLH CRQ2 сериясы – қос поршенді нөлдік артта қалуы жоқ құрылымы бар ультра жұқа жалпақ тірек және пиньонды айналмалы цилиндр. Өте төмен корпус биіктігімен және біріктірілген фланецті монтаждау дизайнымен ол 90°/180°/360° кең ауқымды бұрылу бұрыштарын қолдайды және φ10-дан φ40-қа дейінгі тесік өлшемдерін қамтиды. Кеңістікпен шектелген жабдықтың орналасулары үшін оңтайландырылған бұл цилиндр жеңіл және орташа жүктемедегі индекстеу, айналдыру және айналдыру станциялары үшін жоғары дәлдіктегі және тұрақты айналмалы өнімділікті қамтамасыз етеді, 3C, орау және медициналық автоматика жабдықтары үшін таңдаулы ықшам айналмалы шешім ретінде қызмет етеді.

2. Толық техникалық сипаттамалар

 2.1 Негізгі параметрлер

     • Тесік өлшемі: φ10/φ15/φ20/φ30/φ40 (ультра жұқа тегіс құрылым)

     • Жұмыс режимі: Екі әрекетті тірек пен тіс жетегі

     • Жұмыс қысымының диапазоны: 0,15~0,7МПа; φ20/φ30/φ40 1,0МПа дейін

     • Дәлелдеу қысымы: 1,05 МПа

     • Қоршаған орта температурасы: 0℃~60℃ (мұзсыз орта)

     • Майлау: Майсыз өздігінен майлау жұмысы

     • Буфер конфигурациясы: φ10/φ15 тек орнатылған резеңке буфермен; φ20/φ30/φ40 қос резеңке буфермен + қосымша реттелетін ауа буферімен (С жұрнағы)

     • Бұрыш реттеу: Соңғы болттар арқылы стандартты ±5° дәл реттеу

     • Магниттік үйлесімділік: CDRQ2 кірістірілген магниттік сақина, D-M9B / D-A93 сериялы қосқыштармен үйлесімді

  2.2 Теориялық момент кестесі (@0,5МПа, Н·м)

  2.3 Стандартты бұрылыс бұрышы және реттелетін диапазон

     • 90° бұрылу: 80°~100° реттелетін ауқым

     • 180° бұрылу: 170°~190° реттелетін диапазон

     • 360° ұзартылған бұрылыс: Арнайы толық айналу талаптары үшін реттелетін диапазон 350°~370°

  2.4 Порт өлшемі сипаттамасы

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Стандартты Rc1/8; Қосымша G1/8 & NPT жіп

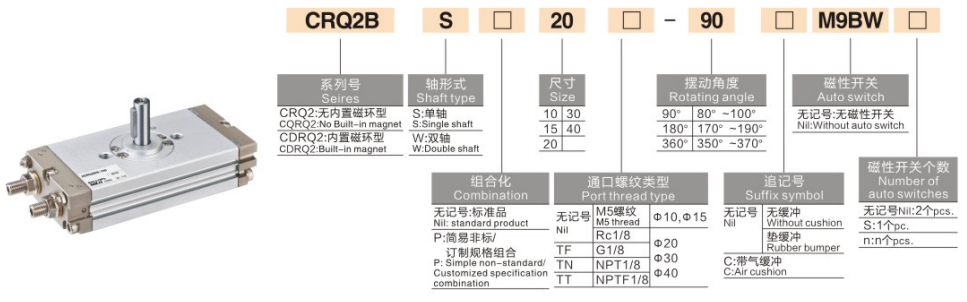

3. Үлгіні атау ережелері және тапсырыс үлгілері

  1. Толық үлгі құрылымы: CDRQ2BS20-180C

  2. Типтік тапсырыс мысалдары

     • Стандартты буферлік емес үлгі: CRQ2BW15-90 (Негізгі түрі, қос білік, φ15 саңылау, 90° бұрылыс, магнитті емес, резеңке буфер)

     • Жоғары дәлдіктегі буфер үлгісі: CDRQ2BS40-180C (Магниттік сақинамен жабдықталған, бір білік, φ40 саңылау, 180° бұрылу, ауа буфері)

4. Құрылымдық принцип және негізгі күштер

  4.1 Ішкі құрылым және жұмыс принципі

     CRQ2 сериясы симметриялық қос поршеньді қос тірек торлы құрылымын қабылдайды. Сығылған ауа синхронды сызықтық қозғалыс үшін қос поршеньдерді басқарады, бұл тұрақты айналу моментін шығару үшін беріліс тірегін итереді. Біріктірілген жалпақ корпус кірістірілген буферлік механизммен, шеткі бұрышты реттеу болттарымен, бір жақты құбыр интерфейсімен және екі жақты магниттік қосқыш ойықтарымен келеді. Симметриялық күш құрылымы жұмыс кезінде діріл мен кері соққыны болдырмайды, өте тұрақты жоғары дәлдіктегі айналмалы позицияға қол жеткізеді.

  4.2 Бірегей негізгі артықшылықтар

     • Ультра жұқа жалпақ дене: Дененің өте төмен биіктігі (17~37мм), цилиндр корпусын фланец ретінде тікелей пайдалануға болады, бұл қосымша бекіту кронштейндерін болдырмайды және тік орнату орнын айтарлықтай үнемдейді.

     • Нөлдік кері соққы дизайны: Екі тіректі толық торлы құрылым нөлдік бос айналуды жүзеге асырады, жоғары қайталанатын позициялау дәлдігін және дірілсіз старт-тоқтату жұмысын қамтамасыз етеді.

     • Ұқыпты құбырлар мен сымдар: Бір жақты ауа интерфейсі және бір жақты қос қосқыш ойықтар жабдық құрылымын тазарту үшін жердегі сымдар мен құбырлардың орналасуын жеңілдетеді.

     • Дәл бұрышты дәл баптау: Стандартты ±5° реттелетін бұрылу бұрышы әртүрлі дәл орналастыру талаптарына бейімделеді.

     • Әртараптандырылған білік опциялары: Әртүрлі автоматтандырылған қосылым режимдеріне сәйкес келетін қосымша жалғыз білік (әмбебап) және қос білікті (екі бағытты байланыс).

5. Орнату және таңдау бойынша нұсқаулар

  5.1 Орнату режимі

      Негізгі B түрі: Цилиндр корпусының түбі резервтелген орналасу тесіктерімен тікелей орнатуды қолдайды. Біріктірілген фланец дизайны жылдам орнату және жоғары орналасу дәлдігі бар қосымша бекіту керек-жарақтарын қажет етпейді.

  5.2 Негізгі таңдау критерийлері

     • Кеңістікті шектеу басымдығы: Тік биіктіктің шектеулі сценарийлері үшін CRQ2 ультра жұқа сериясын таңдаңыз; жеткілікті орнату кеңістігі үшін MSQ/HRQ сериясын таңдаңыз.

     • Дәлдік және кері әсер ету сұранысы: CRQ2 тірегі мен түйіршіктері нөлдік артта қалусыз жоғары дәлдіктегі позициялау үшін; төмен бағамен үлкен бұрышпен жеңіл жүкті айналдыруға арналған қалақ түріндегі CRB2.

     • Айналмалы бұрышты растау: кәдімгі айналдыру/позициялау үшін стандартты 90°/180°; Толық шеңберлі айналу жұмыс жағдайлары үшін 360° ұзартылған түрі.

     • Буферді сәйкестендіру: Жоғары жылдамдықты және орташа ауыр жүкпен жұмыс істеу үшін C ауа буферін таңдаңыз; стандартты резеңке буфер төмен жылдамдықтағы жеңіл жүктеме талаптарын қанағаттандырады.

     • Кері байланыс сигналына сұраныс: PLC позициясын анықтау және байланыстыруды автоматтандырылған басқару үшін CDRQ2 магниттік сақина нұсқасын таңдаңыз; Сигналды кері байланыссыз қарапайым айналмалы қозғалысқа арналған CRQ2 магнитті емес нұсқасы.

6. Типтік қолданба сценарийлері

     • 3C және электроника өнеркәсібі: ПХД тақтасын аудару, чипті сұрыптау, шағын арматураны айналдыру және бөлшектердің дәл орналасуы.

     • Қаптама және басып шығару жабдығы: Жапсырманың тербелуі, қорапты тығыздауыштың орналасуы, қалқаның ауытқуы және үздіксіз орау сызығының бағытты ауысуы.

     • Шағын автоматтандыру станциялары: Клапанның миниатюралық ауысуы, дәл индекстеу позициясы және тар жабдық кеңістігінде айналмалы жұмыс.

     • Медициналық және дәлме-дәл машиналар: Шағын манипулятордың айналуы, дәл медициналық керек-жарақтарды айналдыру және шағын автоматтандырылған айналмалы платформалар.

7. CRQ2B және CDRQ2B салыстыру кестесі

Бір сөйлемнен тұратын түйіндеме

     SOLH CRQ2 сериялы ультра жұқа нөлдік артта қалмайтын айналмалы цилиндрі жалпақ біріктірілген фланецті дизайнымен, көп бұрышты реттелетін айналуымен және кеңістікті үнемдейтін қондырғымен ерекшеленеді, жеңіл және орташа жүкті тар кеңістіктегі автоматтандырылған айналдыру және индекстеу станциялары үшін жоғары дәлдіктегі, тұрақты және ықшам айналмалы шешімдерді қамтамасыз етеді.
