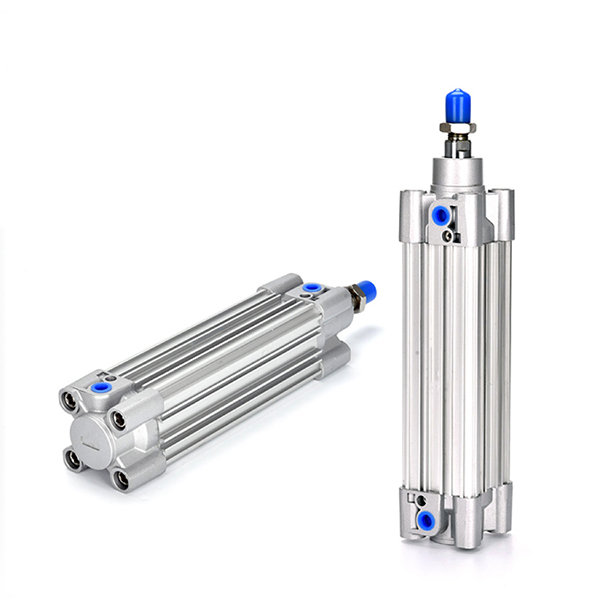

CP96S сериясы ISO15552 стандартты пневматикалық цилиндр (қос ауыр салмақты жастық)

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH CP96S сериялы галстук цилиндр ISO15552 / VDMA24562 халықаралық стандартына сәйкес келеді. Қос жастық жүйесімен жабдықталған алюминий профильді баррельді қабылдайды (реттелетін ауа жастығы + резеңке буферлік төсем). Төмен шу, жоғары қаттылық, жоғары жылдамдықты, жоғары жиілікті поршеньді және ұзақ инсультті ауыр жүкті автоматтандыру қолданбаларына жарамды. Түпнұсқа CP96S сериясымен тікелей механикалық алмасу.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Құрылымы: Кірістірілген штангалары бар профильді бөшке, ​​дәстүрлі галстук цилиндрлерге қарағанда 15% жеңіл. Қос жастық соңғы соққыны жақсы сіңіреді және жұмыс шуды азайтады.

   2. Материал: Қатты анодталған алюминий бөшке, ​​жоғары берік ұштық қақпақтар, қатты хромдалған поршеньді штанга. Тозуға төзімді және ұзақ қызмет ету мерзімі.

   3. Операция нұсқалары

     -- CP96S: Бір шыбықтың қос әрекетті стандартты үлгісі

     -- CP96SD (W жұрнағы): қос шыбықтың қос әрекеті, бұралуға қарсы тамаша өнімділік

     -- -S жұрнағы: магниттік қосқышқа арналған кірістірілген магниттік сақина

   4. Жастық жүйесі: Ауа жастығы + резеңке композиттік буфер, 50~1000мм/с жоғары жылдамдықтағы велосипедпен жүруге өте ыңғайлы.

   5. Жоғары қаттылық: дәл өңделген соңғы қақпақтар, шағын поршеньдік штанганың ауытқуы, күшті офсеттік жүктемеге төзімділік.

   6. Сенсор ойығы: M9B, A93 сериялы магниттік қосқыштар үшін резервтелген слоттар.

   7. Өзара алмастыру мүмкіндігі: ISO15552 стандартты өлшемі, SE, SAI, DNC сериялы керек-жарақтарымен үйлесімді.

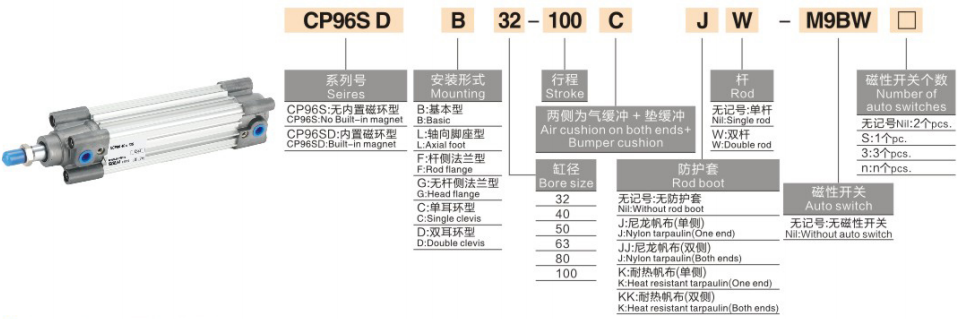

Толық үлгі кодтау ережесі

   1. Үлгі мысалы:CP96SB40-100W-S

   2. Стандартты тапсырыс үлгілері

     -- CP96SB50-200-S: Bore50, инсульт200, жалғыз өзек, магниті бар негізгі түрі

     -- CP96SF63-150W: Bore63, инсульт150, қос өзек, өзек бүйіріндегі фланецті бекіту

Негізгі техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5МПа (бір өзек, бірлік:N)

Монтаждау түрлері және туынды үлгілер

   1. Монтаждау опциялары

     -- Негізгі, табан тіреуіші, алдыңғы/артқы фланец, бір/қос ілмек.

   2. Негізгі туынды қатар

     -- CP96S / CP96SD: жалғыз өзек және қос өзек үлгісі

     -- CP96SK: жоғары температураға бейімделген цилиндр

     -- CP96SR: Жеңіл коррозияға арналған тот баспайтын болаттан жасалған поршеньдік штанга

3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Қажетті тарту күшін есептеңіз, резерв ≥50% қауіпсіздік шегі; жоғары жылдамдық пен төмен шуды қажет ету үшін CP96S-ге басымдық беріңіз.

   2. Инсультті растау: 10~20 мм қауіпсіздік шегін қосыңыз; максималды стандартты инсульт 800 мм, 2000 мм дейін теңшелген.

   3. Конфигурацияны сәйкестендіру

     -- Позиция туралы кері байланыс: M9B/A93 магниттік қосқыштары бар -S магнит үлгісін таңдаңыз;

     -- Монтаждау: көлденең ауыр жүкке арналған L аяқ тірегі; Тік орнатуға арналған F фланеці;

     -- Арнайы орта: жоғары температура үшін CP96SK таңдаңыз, коррозиялық жағдай үшін CP96SR.

Бір сөйлемнен тұратын түйіндеме

     SOLH CP96S ISO15552 галстук цилиндрі қос ауа және резеңке жастықпен, жоғары жылдамдықты төмен шумен, күшті антифсеттік жүктеме сыйымдылығымен, жоғары жиілікті экспортты автоматтандыру жабдығы үшін өте ауыр салмақты желілік жетекпен жабдықталған.
