CKG1 (CKP1) сериялы қысқыш цилиндр | Магнитке қарсы ажыратқыштары бар штокқа орнатылған ауыр салмақты цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық айырмашылықтар

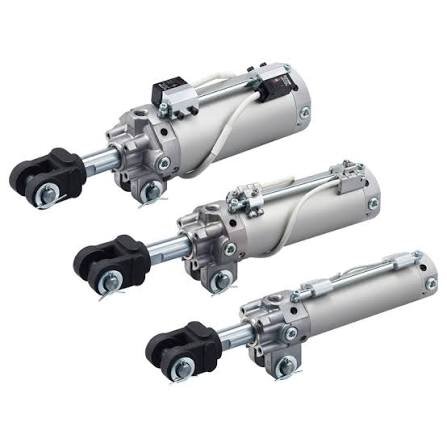

     SOLH CKG1/CKP1 сериялары дәнекерлеу және күшті магниттік кедергі орталары үшін арнайы әзірленген, өзекшеге орнатылған ауыр жүкті қысқыш цилиндрлер болып табылады. 50 мм-ден 200 мм-ге дейінгі стандартты соққылары бар φ40/50/63 мм саңылау өлшемдерінде қол жетімді, бұл серия 3 бағытты монтаждауды қолдайтын күшті магнит өрісіне қарсы түпнұсқалық магниттік ажыратқыштармен жабдықталған. Ықшам жеңіл құрылымы, қарқынды магниттік кедергілер кезінде тұрақты жұмысы, ауыр қысқыш күші және реттелетін қозғалыс жылдамдығы, ол доғалық дәнекерлеу / нүктелік дәнекерлеу арматураларына, станокты бекітуге және автоматтандырылған ауыр жүкті қысу станцияларына өте қолайлы. Серия екі үлгіге бөлінеді: стандартты кірістірілген магниттік сақиналары бар CKG1 және әртүрлі антимагниттік талаптарға арналған жоғары қуатты кірістірілген магниттік сақиналары бар CKP1.

1.1 Сериялық функционалдық бөлім

     • CKG1 (стандартты магниттік сақина): D-P3DWA / D-P4DW антимагниттік қосқыштармен сәйкес келеді. Кәдімгі күшті магниттік орталар мен доғалық дәнекерлеудің шашыраудан қорғалған сценарийлері үшін қолайлы. Қосымша шашыраудан қорғайтын кодтар: -XC88 / -XC89 / -XC91, кәдімгі дәнекерлеу станциялары үшін үнемді және тұрақты кедергіге қарсы өнімділікті қамтамасыз етеді.

    • CKP1 (жоғары қуатты магниттік сақина): Жетілдірілген кірістірілген күшті магниттік сақиналармен жабдықталған және D-P79WSE / D-P74L / Z жоғары сапалы антимагниттік қосқыштармен үйлесімді. Ол жоғары магниттік өріс пен жоғары жиілікті дәнекерлеудің жұмыс жағдайлары үшін өте қолайлы, күшті антимагниттік кедергі мүмкіндігін және тұрақты сигнал индукциясын қамтамасыз етеді.

1.2 Өзекшеге орнатылған бірегей құрылым

     Магниттік қосқышты бекіту штангасы поршеньдік штанганың жағында біртұтас түрде жасалған, 3 бағытты орнатуды қолдайтын (жоғарғы / сол / оң). Енгізілген орналасу арматура кедергілерін және механикалық соқтығысуды болдырмайды, икемді сымдарды және ықшам дәнекерлеу қондырғыларының орналасуларында тұрақты сигналды анықтауды қамтамасыз етеді.

1.3 Ықшам жаңарту және ауыстырылатын дизайн

     Оңтайландырылған цилиндр корпусының құрылымы CKP1-40 үлгісі үшін жалпы ұзындықты 7 мм-ге қысқартады, жалпы салмақты 7%-ға азайтады. φ63-150мм моделінің салмағы небәрі 1,82 кг. Дәстүрлі ескі үлгідегі CK1 серияларымен толығымен ауыстырылатын орнату өлшемдері, арматура құрылымдарын өзгертпей тікелей ауыстыруды және жаңартуды жүзеге асырады.

1.4 Ауыр және берік өнімділік

     Тұрақты қысу және босату қозғалысы үшін стандартты екі жақты ауа буфері бар екі жақты басқарылатын құрылымды қабылдайды. Поршеньдік штанга қатты хромдалған өңдеуден өтеді, ал цилиндр корпусы тозуға төзімділік пен соққыға төзімділікті жүзеге асыра отырып, қатты анодтау процесін қолданады. Майсыз дизайн таза орталарға және төмен техникалық қызмет көрсетумен дәнекерлеудің ауыр жұмыс жағдайларына бейімделеді.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

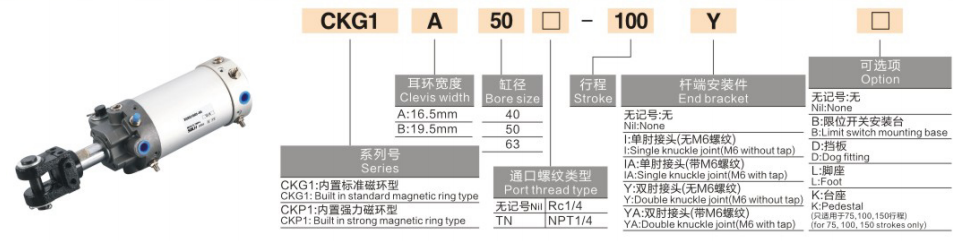

  1. Типтік үлгі мысалдары: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Стандартты тапсырыс үлгілері

     • CKG1 стандартты магниттік конфигурация: CKG1A63-50YZ-P4DWL (Стандартты магниттік сақина, көздің ені 16,5 мм, φ63 тесігі, 50 мм инсульт, штангаға орнатылған, P4DWL антимагниттік қосқышы бар)

     • CKP1 жоғары қуатты магниттік конфигурация: CKP1B40-75Z-P79WSE (жоғары қуатты магниттік сақина, ауыр жұмыс көзінің ені 19,5 мм, φ40 саңылау, 75 мм инсульт, штангаға орнатылған, P79WSE жоғары сапалы магнитке қарсы қосқышы бар)

3. Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

  3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: Екі жақты әрекетті (екі бағытты басқарылатын қысқыш / босату)

     • Жұмыс қысымының диапазоны: 0,05~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

     • Қоршаған орта температурасы: -10℃~60℃ (магниттік қосқышпен); -10℃~70℃ (қосқышсыз)

     • Поршеньдік жұмыс жылдамдығы: 50~300мм/с (жіп жылдамдығын реттеу, цилиндр корпусының шығыңқы емес)

     • Буфер режимі: Стандартты екі жақты ауа буфері; қосымша жақсартылған екі жақты ауа буфері (-X1515)

     • Майлау режимі: Майсыз жұмыс

     • Магниттік қосқыш мүмкіндігі: Күшті магнит өрісіне қарсы кәсіби дизайн, эксклюзивті 3 бағытты өзекшеге орнатылған орнату

3.2 Теориялық қысу күші (бірлік: кН @0,5 МПа)

3.3 Өнімнің салмағы (бірлік: кг @100мм соққы)

4. Күшті магниттік қосқыштың сәйкестігі (шыбықтарға орнатылған түрдің негізгі артықшылығы)

     Орнату және қоршаған ортаны қорғау артықшылықтары: Біріктірілген қосқыш шыбықтың құрылымы 3-бағытты ерікті орнатуды қолдайды, дәнекерлеу шлактарының жиналуын және арматураның механикалық кедергілерін тиімді болдырмайды. Сәйкес қосқыштар тұрақты және сенімді сигнал шығысы бар қатал және күрделі дәнекерлеу жұмыс орталарына толығымен бейімделетін кәсіби шашырауға және шаңға төзімді дизайнды қабылдайды.

5. Типтік қолданба сценарийлері

     • Дәнекерлеу қондырғылары: Доғалық дәнекерлеу және нүктелік дәнекерлеу дайындамасын қысу, шашыраудан қорғайтын позициялау және дәнекерлеу құралын бекіту үшін мамандандырылған. Кәсіби антимагниттік және шашырауға қарсы дизайн күшті магниттік орталарды дәнекерлеу кезінде сигналдың ауытқуы мен ақаулық мәселелерін шешеді.

     • Станок және өңдеу орталығы: Ауыр жүкті дайындамаларды бекітуге, қалыптарды қысуға және қысқа штрихпен дәл орналастыруға қолданылады. Жоғары қысу күші және ауытқуға қарсы тамаша сыйымдылық өңдеудің тұрақты төзімділігін қамтамасыз етеді.

     • Автоматтандырылған ауыр жүк станциялары: Ауыр паллет қысқышы, тасымалдауды шектеу және айналдыру механизмін орналастыру үшін қолайлы. Ол күшті қоршаған орта кедергілеріне қарсы тұрақты және тұрақты циклдік әрекетті қамтамасыз етеді.

     • Күшті магнит өрісінің жұмыс аймақтары: Электромагниттермен сәйкес келетін станциялар үшін, жоғары жиілікті қозғалтқыштардың жанында қысу және күшті магниттік кедергі аймақтарында орналастыру үшін өте қолайлы. Арнайы антимагниттік қосқыштар 100% сенімді позиция сигналдарына кепілдік береді.

6. CKG1 мен CKP1 сериясын жылдам салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

   1. Тесік өлшемін таңдау: Нақты қысқыш жүктеме негізінде тесік өлшемін таңдаңыз. Ережені орындаңыз: теориялық қысу күші ≥ нақты жүктеме × 1,5 қауіпсіздік коэффициенті. Жеңіл жүктеме үшін φ40, орташа жүктеме үшін φ50, ауыр жүктеме үшін φ63.

   2. Инсульт таңдау: Стандартты инсульт 50мм мен 200мм аралығында болады. Қысу әрекеті кезінде механикалық кедергілерді болдырмау үшін дайындаманың биіктігіне сәйкес 5~10 мм қосымша жүріс шегін сақтаңыз.

   3. Конфигурация сәйкестігі

￮ Магниттік сақина және қосқыш: Қарапайым дәнекерлеу орталары үшін CKG1 + P4DW таңдаңыз; жоғары жиілікті және жоғары кедергілі дәнекерлеу станциялары үшін CKP1 + P79WSE таңдаңыз.

￮ Көз ені сипаттамасы: тар орнату кеңістігі үшін C=12,5мм; A=16,5 мм стандартты жалпы пайдалану үшін; B=19,5 мм ауыр жүкті қысу сценарийлері үшін.

Бір сөйлемнен тұратын түйіндеме

     SOLH CKG1/CKP1 сериялы штангаға орнатылған ауыр жүкті қысқыш цилиндрлері дәнекерлеу өнеркәсібіне арналған кәсіби антимагниттік пневматикалық шешімдер болып табылады, олар 3 бағытты қосқышты орнатуды, майсыз жұмысты, стандартты ауа буферін және ауыстырылатын орнату өлшемін көрсетеді. CKG1 айнымалы токқа қарсы үнемді магниттік өнімділікті қамтамасыз етеді, ал жаңартылған CKP1 күрделі күшті магниттік және дәнекерлеу орталарында тұрақты ауыр қысу үшін өте қолайлы айнымалы ток/тұрақты ток кедергіге қарсы жоғары мүмкіндік береді.
