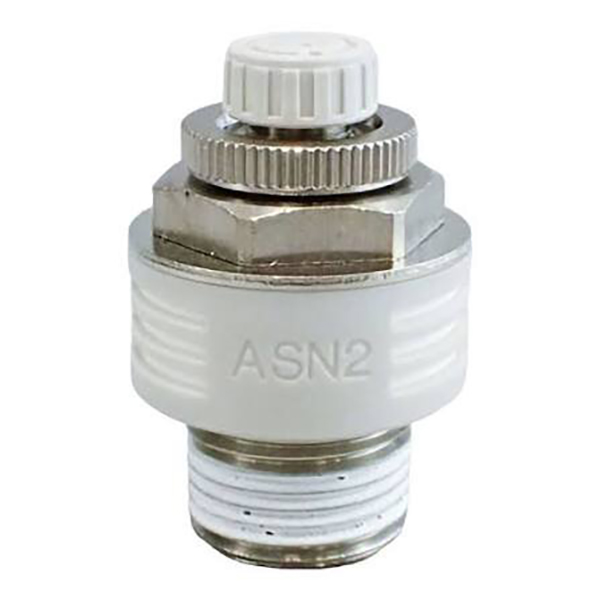

ASN2 сериялы газ шығару дроссель клапаны, дыбыс өшіргіші бар

ASN2 сериялы газ шығару дроссель клапаны дыбысты өшіргішпен | Біріктірілген жылдамдықты басқару және шуды азайту клапаны

Бренд: SOLH by Richge Technology | SMC үйлесімді біріктірілген пневматикалық дроссельді өшіргіш клапан

1. Өнімге шолу

     SOLH ASN2 сериясы - бұлкіріктірілген дыбыс өшіргіші бар барлығы бір-бірінен шығатын дроссель клапаны, пневматикалық электромагниттік клапандардың EXH шығару портына тікелей орнату үшін арнайы әзірленген. Ол бір блокта шығару жылдамдығын реттеу және шуды азайту функцияларын біріктіреді, бұл дыбыс өшіргішті бөлек орнату қажеттілігін болдырмайды. Дәл ине клапанының дроссельдік құрылымын және құлап кетуге қарсы реттеу дизайнын қабылдай отырып, жаңартылған шайыр типті ASN2-A жеңіл денені, масштабты дәл реттеуді және төмен қарай құлыптау функциясын ұсынады. Бұл стандартты пневматикалық электромагниттік клапан тізбектері үшін үнемді, кеңістікті үнемдейтін және жоғары тұрақты пайдаланылған шығару жылдамдығын реттеу шешімі.

2. Негізгі жұмыс функциялары және артықшылықтары

     • Арнайы электромагниттік EXH портын орнату: Цилиндр ұшының дроссельдік клапандарынан айырмашылығы, ASN2 жалпы пневматикалық схеманың орналасуын оңтайландырып, розетканың дроссель жылдамдығын кәсіби реттеу үшін тек соленоидты клапанның шығару порттарына орнатылады.

     • Дәлдік шығысты тежеу ​​логикасы: Стандартты шығыс дроссельді басқару; сағат тілімен айналу цилиндрдің баяу қозғалысы үшін ауа ағынын азайтады, сағат тіліне қарсы айналу жылдамдықты қадамсыз реттеуді жүзеге асыра отырып, жылдамырақ әрекет ету үшін ауа ағынын арттырады.

     • Жоғары тиімді біріктірілген дыбысты өшіргіш: Пневматикалық пайдаланылған шудың ластануын тиімді шеше отырып, максималды ағын жағдайында да шуды 20дБ-ден астам азайтуға қол жеткізуге мүмкіндік беретін кірістірілген өнімділігі жоғары шуды азайту құрылымы.

     • Ине клапанының түсуге қарсы құрылымы: Реттеу тұтқасы қопсытуға және құлауға қарсы дизайнды қабылдайды, тұтқаның құлауын және жабдықтың ұзақ мерзімді дірілінен болатын параметрдің ауытқуын болдырмайды, тұрақты ұзақ мерзімді жұмысты қамтамасыз етеді.

3. Модельді кодтау ережелері және спецификация анықтамасы

     Типтік үлгі мысалы: ASN2-02A

     • ASN2: Тығыздатқышы бар кіріктірілген дроссель клапанының сериялық коды

     • Калибрлі код: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Суффикс: Жақсартылған жеңіл шайыр түрі, төмен қарай құлыптау құрылымымен және дәл масштабтағы тереземен жабдықталған

     • S жұрнағы: Жіпті тығыздықты арттыру үшін тығыздағышпен алдын ала қапталған

     • N жұрнағы: NPT американдық стандартты жіп (әдепкі R ағыны жұрнақсыз)

4. Толық серияның стандартты сипаттамалары және параметрлері

5. Негізгі техникалық параметрлер

6. ASN2-A шайыр түрінің жаңартылған мүмкіндіктері

     • Өте жеңіл дизайн: Жоғары берік шайырлы материалды қабылдайды, салмағы дәстүрлі металл негізгі корпуспен салыстырғанда шамамен 80%-ға азаяды, соленоидты клапан шығару портындағы жүктемені азайтады.

     • Дәлдік масштабының терезесі: 1/4 шеңберді микро реттеуді қолдайтын шкаласы индикаторымен жабдықталған. Ағын параметрі стандартталған және қайталанатын ағынды басқаруды жүзеге асыра отырып, көрінетін және сандық болып табылады.

     • Ыңғайлы итергіш төмен құлыптау: Төмен итерілетін тұтқаның инновациялық құрылымы. Жылдамдықты реттегеннен кейін тұтқаны басу параметр орнын бекітіп, жабдықтың дірілінен туындаған жылдамдықтың ауытқуын тиімді болдырмайды және тұрақты жұмыс дәлдігін қамтамасыз етеді.

7. Үлгіні таңдау айырмашылығы: ASN2 және AS / ASV / ASC сериялары

8. Орнату нұсқаулары және сақтық шаралары

     • Стандартты орнату әдісі: Күнделікті жылдамдықты реттеу үшін жеткілікті жұмыс орнын сақтап, клапанның корпусын сыртқа қаратып, соленоидты клапанның EXH шығару портына клапанды тікелей бұраңыз.

     • Қолданылатын тізбек шектеулері: Цилиндрдің қалыптан тыс әрекетін және тұрақсыз жұмысты тудыруы мүмкін ортаңғы күйдегі бақылау клапандары және пилотпен басқарылатын бір жақты клапандары бар тізбектерге қолданылмайды.

     • Дірілден қорғайтын құлыптау операциясы: Ауа ағыны мен жылдамдықты түзетуді аяқтағаннан кейін жабдықтың ұзақ мерзімді дірілінен болатын жұмыс жылдамдығының ауытқуын болдырмау үшін реттеу тетігін құлыптаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH ASN2 сериясы электромагниттік клапанның шығару порттарына арналған біріктірілген дроссель және дыбыс өшіргіш клапан болып табылады. Шуды азайту, дәл реттелетін жылдамдық, дірілге қарсы құрылым және жеңіл шайырды жаңарту мүмкіндігі бар, ол пневматикалық тізбекті орнатуды жеңілдетеді, пайдаланылған шуды азайтады және стандартты пневматикалық соленоидтық жүйелер үшін оңтайлы үнемді жылдамдықты басқару және шуды азайту керек-жарағы болып табылады.
