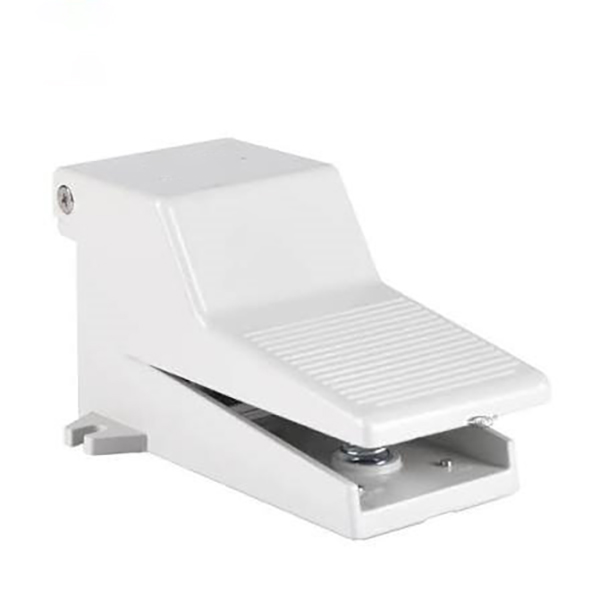

4F сериясы 5/2 жолды аяқ педаль клапаны | Тікелей әрекет ететін толық алюминий пневматикалық аяқ клапаны

Бренд: SOLH by Richge Technology | AirTAC 4F сериялы аяқ клапаны үшін толық үйлесімді ауыстыру

1. Өнімге шолу

     SOLH 4F сериясы кәсіби5/2 жолды пневматикалық аяқ педальының бағыттаушы клапаны толығымен үйлесімді және барлық AirTAC 4F сериясымен алмастыруға болады. Толық құйылған алюминий қорытпасынан жасалған корпусты және тікелей әсер ететін серіппелі қалпына келтіру құрылымы бар қалыңдатылған сырғымайтын аяқ педальын қабылдай отырып, ол арнайы әзірленген.қос әрекетті цилиндрді алға және кері басқару. Толық серия конфигурацияланатын төрт түрді қамтиды: стандартты өзін-өзі қалпына келтіру, L механикалық өздігінен құлыптау, G қауіпсіздік қорғаныс қақпағы және LG құлыптау + қорғауды біріктіру. Ол құрал-саймандық қондырғыларда, штамптауда, тойтаруларда және өнеркәсіптік пневматикалық басқару сценарийлерінде кеңінен қолданылатын жабдықты іске қосу-тоқтату және бағытты ауыстыру үшін соленоидтық клапандарды қолмен ауыстыра алады.

  1.1 Негізгі 5/2 жолды ауа тізбегінің логикасы

     • Әуе портының анықтамасы: P (негізгі ауа кірісі), A/B (қос жұмыс розеткалары), R1/R2 (қос тәуелсіз шығару порттары)

     • Қалыпты күй (педаль босатылды): P ауаны беру үшін B-ге қосылады; А шығару, цилиндрді шығару және қалпына келтіру үшін R1-ге қосылады

     • Жұмыс күйі (педаль басылған): P ауаны беру үшін А-ға қосылады; B шығару үшін R2 қосылады, цилиндр ұзарады және жұмыс істейді

     • L емес стандартты түрі: Жүгіруді үзік-үзік басқару үшін аяқты босатқаннан кейін серіппелі серпімді жылдам қалпына келтіру

     • L Құлыптау түрі: Орынды бекіту және ауа қысымын ұстап тұру үшін бір рет басыңыз; құлыпты ашу және қысымды азайтуды қалпына келтіру үшін қайтадан басыңыз

2. Модельді кодтау ережелері және жұрнақ анықтамасы

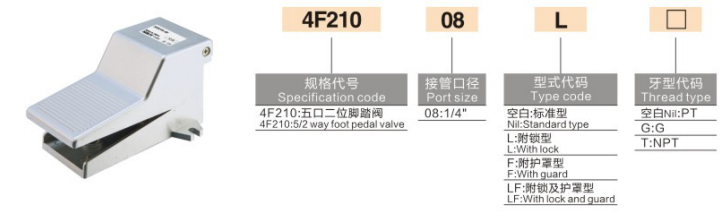

     Кодтау логикасы: 4F210 - [Порт өлшемі] + [Функция жұрнағы] - [Жіп түрі]

  2.1 Негізгі үлгі және порт өлшемі

     • 4F210: Әмбебап негізгі 5/2 жолды табан клапанының негізі корпусы

     • 06: G1/8 (PT1/8) жіп порты

     • 08: G1/4 (PT1/4) әмбебап негізгі спецификация

 2.2 Негізгі функция жұрнағын таңдау нұсқаулығы

  2.3 Жіп түрі жұрнағы

     • Бос: PT конустық жіп (стандартты әдепкі)

     • G: Британдық стандартты G параллель жіп

     • T: NPT американдық стандартты конустық жіп

  Үлгі мысалы: 4F210-08 | G1/4 стандартты өзін-өзі қалпына келтіретін аяқ клапаны; 4F210-08LG | G1/4 қауіпсіздік қорғаныс қақпағы бар өздігінен құлыпталатын аяқ клапаны

3. Негізгі техникалық параметрлер

4. Таңдау айырмашылығы: 4F 5/2 жолды және 3F 3/2 жолды табан клапаны

5. Құрылымдық негізгі артықшылықтар

     • Қос тәуелсіз шығару дизайны: Цилиндрді кері айналдыру кезінде біркелкі шығаруды, жылдам әрекет етуді және кідіріссіз тұрақты жұмысты қамтамасыз ету үшін екі бөлек шығару тесігімен жабдықталған.

     • Сырғымауға қарсы ауыр педаль: Роликті текстуралы педаль беті үйкелісті тиімді түрде арттырады, жоғары жүктеме қадамдары кезінде сырғып кетуді болдырмайды және жұмыс тұрақтылығын жақсартады.

     • Тұрақты тәуелсіз құлыптау механизмі: Тәуелсіз қыстырғыш құлыптау құрылымы берік орналасуды және жеңіл құлыпты ашуды қамтамасыз етеді. Ескертпе: Өте жоғары жиілікті үздіксіз әсер ететін жұмыс жағдайлары үшін жарамсыз.

     • Қосымша қауіпсіздік қорғаныс қақпағы: Арнайы пластикалық шаң өткізбейтін қорғағыш дайындаманың құлауынан немесе персоналдың дұрыс жанаспауынан туындаған кездейсоқ кері бұрылуды тиімді болдырмай, жұмыс орнындағы қауіпсіздікті жақсартады.

     • Толық алюминий төзімді құрылым: Интегралды құйылған алюминий қорытпасының корпусы жоғары қаттылықпен, соққыға төзімділікпен және қатал өнеркәсіптік цех орталары үшін ұзақ қызмет ету мерзімімен ерекшеленеді.

6. Типтік қолданба сценарийлері

     • Екі әрекетті цилиндрді қолмен басқару: Ауа көзі → 4F аяқ клапаны → қос әрекетті цилиндр. Өзін-өзі қалпына келтіру түрі басылғанда ұзарту және босату кезінде қайтаруды жүзеге асырады; құлыптау түрі ұзақ уақыт орналасу үшін қысқыш қысымды сақтайды.

     • Өнеркәсіптік өңдеу жабдықтарын бақылау: Штамптау машиналары, тойтару станоктары және тегістеуіш құрылғылары үшін кәсіби аяқпен басқарылатын бағытты ауыстырып қосқыш, өңдеудің тиімді жұмысы үшін қолды босатыңыз.

     • Сайттағы жабдықты жөндеу: Жабдықты сынақтан өткізуге және параметрлерді калибрлеуге ыңғайлы пневматикалық тізбекті жөндеуге арналған электромагниттік клапандарды қолмен аяқ клапандарымен уақытша ауыстырыңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH 4F сериясы - бұл өздігінен қалпына келтіру, өздігінен құлыптау және қате жұмыс істеуден қорғау опциялары бар толық алюминийден жасалған 5/2 жолды тікелей әрекет ететін аяқ педаль клапаны. Қос жылдам шығару, үлкен ағын және толық AirTAC үйлесімділігі бар, бұл екі әрекетті цилиндрді алға/кері ауыстыруға және механикалық өңдеу пневматикалық басқаруға арналған стандартты өнеркәсіптік аяқпен басқару клапаны.
