3F / 3FM сериясы 3/2 жолды аяқ педаль клапаны | Әдетте жабық тікелей әсер ететін пневматикалық аяқ клапаны

Бренд: SOLH by Richge Technology | AirTAC 3F / 3FM аяқ клапаны үшін толық үйлесімді ауыстыру

1. Өнімге шолу

     SOLH 3F және 3FM сериялары болып табылады3/2 жақты тікелей әсер ететін қалыпты жабық пневматикалық аяқ педаль клапандары, толығымен үйлесімді және түпнұсқа AirTAC 3F210 және 3FM210 үлгілерімен алмастыруға болады. 3F210 ауыр салмақты құйылған алюминий корпусын қабылдайды, ал 3FM210 жеңіл шағын пластик құрылымын ұсынады. Екі серия да стандартты P/A/R әуе порты логикасы бар кіріктірілген сору дизайнын қабылдайды. Қолдарсыз пневматикалық коммутациялық құрылғылар ретінде қызмет ете отырып, олар бір әрекетті цилиндрді басқару, вакуумды бұзу, қолмен жүгіру ауа тізбегін қосу-өшіру, штамптау және бекітпенің қысуын басқару үшін кеңінен қолданылады.

  1.1 Негізгі әуе портының логикасы және жұмыс принципі

     • Әуе портының анықтамасы: P (ауа кірісі), A (жұмыс шығысы), R (кіріктірілген шығару порты)

     • Қалыпты жабық күй (педаль босатылған): P кіріс жабық, A порты цилиндрдің қалдық қысымын бірден босату үшін R шығару портымен байланысады

     • Жұмыс күйі (педаль басылған): P-A тізбегі ауа беру үшін ашылады, R шығару порты қысымды ұстап тұру үшін жабылады

     • Құлыптау функциясы (L жұрнағы): Құлыптау қойындысының құрылымымен жабдықталған. Үздіксіз ауа беру үшін педальды құлыптау үшін бір рет басыңыз; құлыпты ашу және қысымды азайтуды қалпына келтіру үшін қайтадан басыңыз

     • Стандартты функция: L емес үлгілер - аяқты босатқаннан кейін ауаны автоматты түрде кесіп, қысымды босататын лезде өздігінен қалпына келтіру түрі

2. Модельді кодтау ережелері және анықтамасы

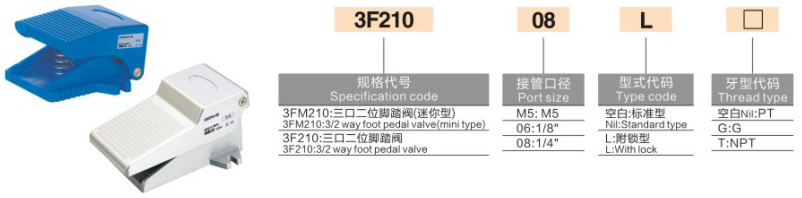

     Кодтау логикасы: 3(F/FM)210 - [Порт өлшемі] [L құлыптау] - [Жіп түрі]

  2.1 Тұрғын үй анықтамасының сериясы

     • 3F210: Стандартты ауыр жүкті алюминий қорытпасы корпусы 3/2 жақты табан клапаны

     • 3FM210: Шағын жеңіл пластикалық табан клапаны, тар кеңістікте орнатуға арналған шағын өлшем

  2.2 Порт өлшемінің сипаттамасы

     • M5: M5×0,8 жіңішке жіп (3FM шағын үлгісі үшін эксклюзивті, микро пилоттық ауаны басқару)

     • 06: G1/8 (PT1/8) стандартты жіп

     • 08: G1/4 (PT1/4) өнеркәсіптік құралдарға арналған негізгі әмбебап спецификация

  2.3 Функция және жіп жұрнағы

     • L жұрнағы: Қысымды ұзақ уақыт ұстауға арналған өздігінен құлыпталатын құрылымы бар

     • Жоқ Л: Лезде өзін-өзі қалпына келтіру түрі, педальды босатқаннан кейін қысымды автоматты түсіру

     • Жіп түрі: Blank=PT конустық жіп; G=Британдық стандартты параллель жіп; T=NPT американдық конустық жіп

     Үлгі мысалы: 3F210-08L | Өзін-өзі құлыптау функциясы бар G1/4 порты алюминий қорытпасынан жасалған аяқ клапаны; 3FM210-M5 | M5 жіпті шағын пластикалық микро табан клапаны

  2.4 Толық сериялардың спецификациясының салыстыру кестесі

3. Негізгі техникалық параметрлер

4. Таңдау айырмашылығы: 3F алюминий сериясы және 3FM шағын пластик сериясы

5. Функционалдық айырмашылық: өзін-өзі қалпына келтіру және өздігінен құлыптау

     • L емес жылдам өзін-өзі қалпына келтіру түрі: Аяқты босатқаннан кейін педаль автоматты түрде қозғалады, ауа беруді тоқтатады және А портынан қысымды босатады. Бұл жүгіру және үзіліспен басқару сценарийлері үшін ең көп таралған түрі.

     • L Суффикстің өздігінен құлыптау түрі: Үздіксіз ауа беру және қысымды ұстап тұру үшін педальды құлыптау үшін бір рет басыңыз; құлыпты ашу және қалдық қысымды босату үшін қайтадан басыңыз. Пневматикалық тізбектерді ұзақ уақыт қысымды ұстап тұру үшін арнайы әзірленген.

6. Ауыстыру және типтік қолданбалар

  6.1 Үйлесімді ауыстыру

     SOLH 3F/3FM сериясы түпнұсқа AirTAC 3F210/3FM210 сериясын және отандық Xinchang/SOLIH баламалы үлгілерін толығымен ауыстырады және тамаша өлшемді және функционалды үйлесімділігі бар ескі FV320 аяқ педаль клапандарын тікелей жаңартып, ауыстыра алады.

 6.2 Әдеттегі қолдану сценарийлері

     • Бір әрекетті цилиндрлі аяқпен басқару: Ауа көзі → 3F аяқ клапаны → бір әрекетті цилиндр; педаль босатылған кезде цилиндр автоматты түрде қайтарылады және қысымды босатады, бұл қауіпсіз үзіліспен жұмыс істеуді жүзеге асырады.

     • Вакуумдық сорғыш шыны қысымды түсіру: Вакуумды өшіру үшін ауа беру қадамы; ауаны шығару үшін педальды босатыңыз және дайындаманы жылдам босату үшін сорғыш шыныаяқты ұстау күшін жойыңыз.

     • Өнеркәсіптік өңдеуді бақылау: Шағын штамптау машиналары, тегістеуіштер және пневматикалық бекітпелерді қысу жүйелері үшін аяқты қолмен ауыстыру, тиімді жұмыс істеу үшін қолдарды босату.

Бір сөйлемнен тұратын түйіндеме

     SOLH 3F/3FM сериясының 3/2 жақты әдетте жабық аяқ педаль клапандары ауыр жүкті алюминий өздігінен қалпына келтірілетін/өзін-өзі құлыпталатын үлгілерді және шағын жеңіл пластикалық үлгілерді қамтиды. IP54 шаң өткізбейтін және шашыраудан қорғайтын өнімділігі, майсыз жұмысы және толық AirTAC үйлесімділігі бар олар цилиндрлерді басқаруға, вакуумды бұзуға және өнеркәсіптік құралмен жұмыс істеуге арналған стандартты қолсыз пневматикалық коммутациялық клапандар болып табылады.
