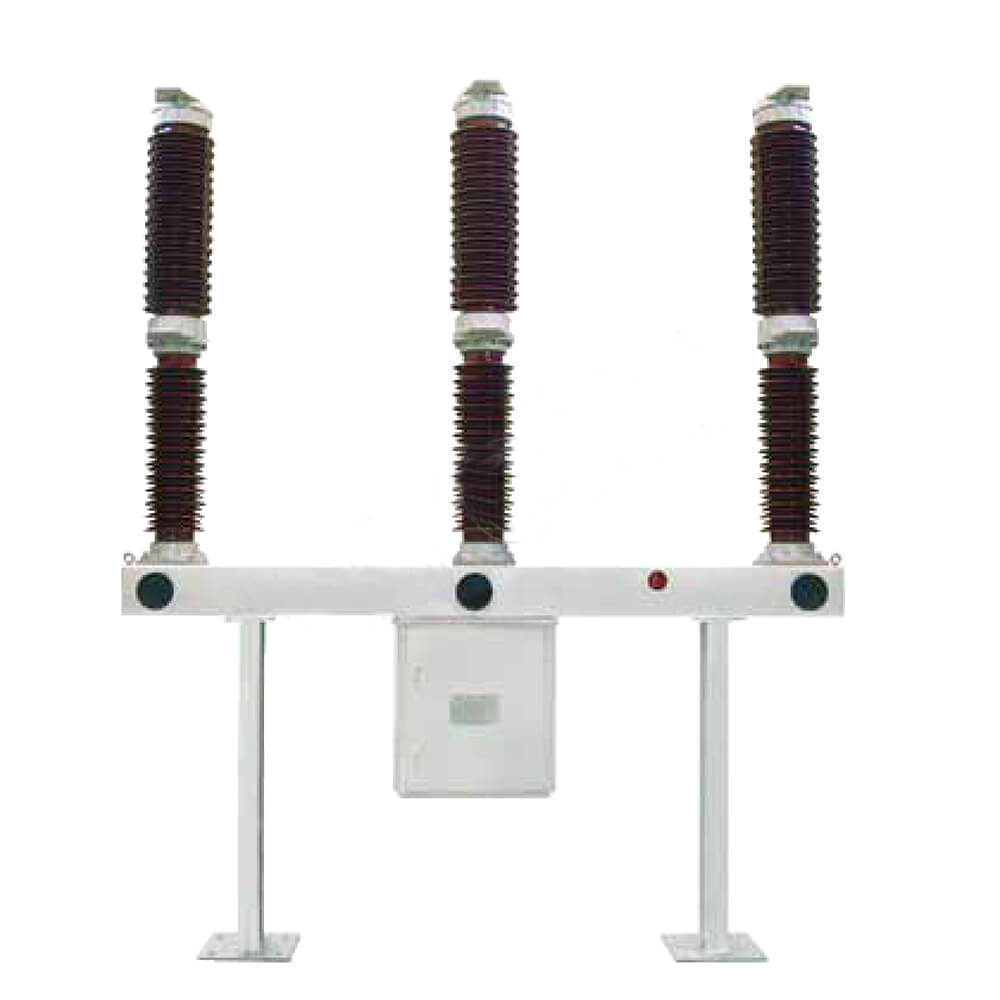

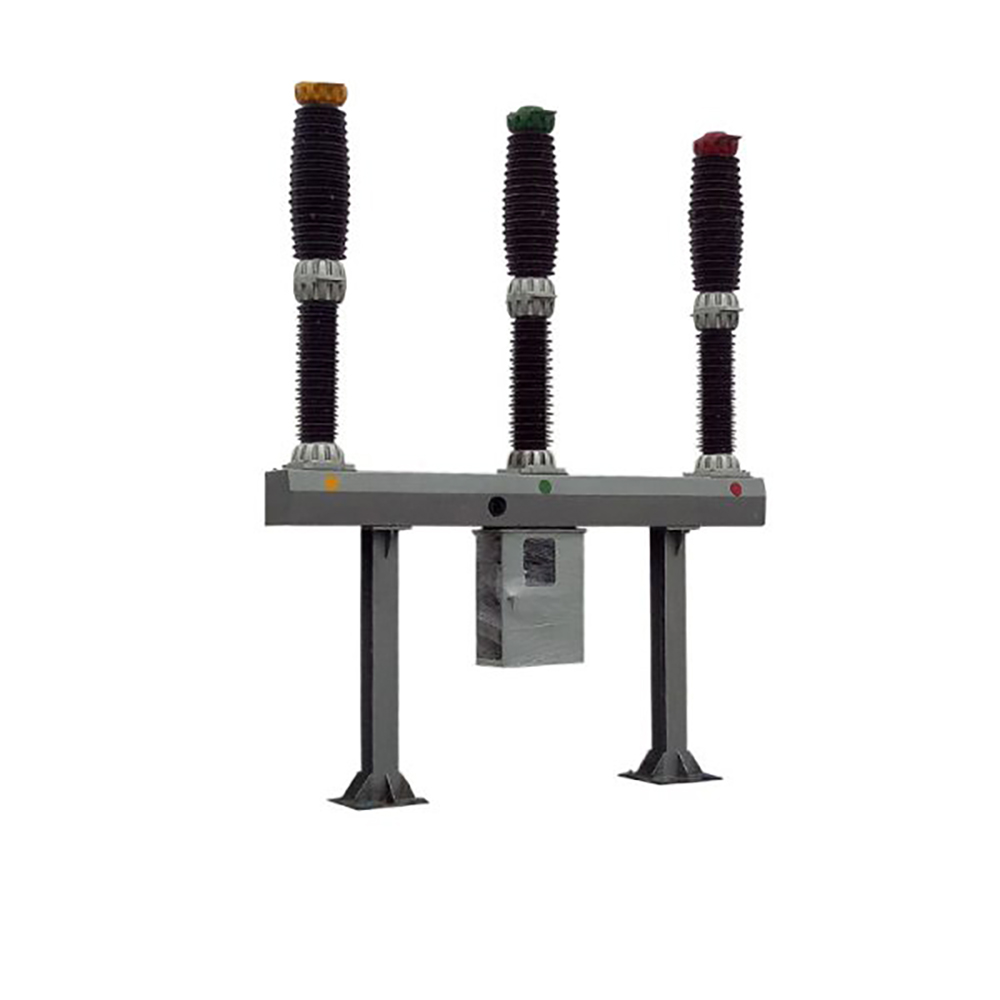

LW36-126 110 кВ 126кВ Outdoor SF6 ажыратқышы

LW36-126 110 кВ 126кВ Outdoor SF6 ажыратқышы

LW36-126 / 145 - SF6 тірі цистерналар, оның ішінде SF6 тірек сөндіргіштері, өздігінен жарылғыштардың сөндіргіштері. Ажыратқыштар бір немесе үш полюсті пайдалану үшін қол жетімді, ол номиналды ток, ақаулық тогын бұзу немесе электр желілерін ауыстыру үшін қолданылады, сонымен қатар электр желісінің бақылауы және қорғауды жүзеге асырады. Ол тұрақты жұмыс істеуге қабілетті, сонымен қатар қосылатын ажыратқыш ретінде пайдалануға болады. Көктемгі жаңа жұмыс жасау механизмі жоғары сенімділік пен қауіпсіздікті қамтамасыз етеді.

LW36-126 / 3150-40 өзін-өзі қуатталған жоғары кернеу SF6 ажыратқышы - бұл жоғары вольтты ток жүйелеріне арналған сыртқы ажыратқыш. Бұл максималды кернеуі 145 кВ және 50 Гц-тен жоғары кернеуі бар электр желілерінде қолдануға өте ыңғайлы. Бұл ажыратқыш номиналды ағымдар, ақаулар, ақаулар немесе электр жүйелерін маңызды бақылау және қорғауды қамтамасыз ететін тізбектерді ауыстыру үшін қолданылады. Сондай-ақ, ол желілік араласудағы сілтеме ретінде пайдалануға жарамды.

Бұл өнім SF6 газын доғаның сөндірілген және оқшаулағыш ортасы ретінде пайдаланады. Ол ең жаңа қуатталған доғаны сөндіру технологиясымен жабдықталған және серіппелі жаңа механизммен жабдықталған. LW36-126 / 3150-40 Ұзақ электр өмірін, жұмысының төмен күштерін, төмендегідей, шу мен жоғары сенімділікті ұсынады, бұл жоғары биіктіктегі аймақтар немесе 132 кВ электр жүйелері үшін ең сенімді таңдау жасайды. Сонымен қатар, ол бірдей типтегі импортталған өнімдерді ауыстыра алады.

Құрылымдық ерекшеліктер

Ажыратқыш сөресі үш фазалы фарфор бағанын бір үзіліс құрылымын қабылдайды. Үш фаза көктемгі жұмыс механизмімен жабдықталған, ол орталықтандырылған және үш фазалы жұмыс істейді, сондықтан пайда болады, сондықтан пайда болады, сондықтан роман және керемет. Скру ажыратқышы SF6 газын оқшаулау және доғаның сөндіру ортасы ретінде пайдаланады. Жұмыс істеп тұрған кезде, ажыратқыштың үш полюсі қосылған газ қосылған, ал меңзер типіндегі тығыздық типі оның қысымы мен тығыздықтың прогресін бақылау үшін қолданылады. Өзін-өзі қуат көзі сөндіру принципі мен ажыратымдылығы мен ажыратылған дизайнның арқасында станоктарды оңтайландырылған дизайн, механикалық тиімділік тиімді жетілдіріліп, жұмыс істі қолданады;

Тамаша сыну және ұзақ электрлік өмір;

Монтаждық жақтау және қолдау тұтастай бүгілген жоғары сапалы болат тақталардан жасалған. Беттік өңдеу ыстық жүнизацияны қолданады. Барлық әсерлі бекіткіштер жоғары берік материалдардан және ыстық-гальванизацияланған немесе тот баспайтын болаттан жасалған стандартты бөлшектерден жасалған. Механизмдік қабық қабық тот баспайтын болаттан жасалған, сондықтан өнімнің коррозияға төзімділігі бар; жоғары механикалық сенімділік және оны жиі пайдалануға болады;

Күкірт гексафторид газының жоғары оқшаулау күшіне және ажыратқыштың оңтайлы байланысының арқасында ажыратқыш, ажыратқыш сыйымдылық токын билік етпей алады; Сыртқы оқшаулау деңгейі жоғары, сыртқы оқшаулағыш үлкен қашықтықпен жасалған, алайда қашықтыққа арналған қашықтық ≥31mm / кВ құрайды, ал кірді кедергі қоймасы жақсы. Ол сонымен қатар қатал ортада қауіпсіз жұмыс істеуі мүмкін;

Ұсыныс күшті өткізу қабілеті: температураның көтерілу сынағы 3780А, яғни, 3780А, яғни, 3780а, яғни әр нүктеде температураның көтерілуіне арналған үлкен маржа бар;

Өнімнің жалпы көрінісі жинақы, сайтта орнату және іске қосу ыңғайлы, ал техникалық қызмет көрсету жүктемесі аз.

Өтініштер:

Қуат торын қорғау: қорғау және басқару үшін 132 кВ немесе жоғары кернеу электр желілерінде кеңінен қолданылады.

Коммутациялық операциялар: Электр желісіне қосылатын электр желісіне қосылуға жарамды және электр жүйесінің өзара байланысы бар.

Биіктікті пайдалану: жоғары биіктіктегі аудандарда қолдануға өте ыңғайлы, оның берік дизайнымен және озық технологияларына байланысты.

Пайдаланудың экологиялық шарттары

Пайдалануға арналған қалыпты экологиялық жағдайлар келесі талаптарға сай келеді:

а) Ambient ауа температурасы -25 ℃ (-40 ℃) ~ + 40 ℃;

б) биіктік eight ≤2500M (2000 м);

в) Жел жылдамдығы ≤34m / s;

г) тәуліктік температура айырмашылығы ≤25 ℃;

д) күн сәулесінің қарқындылығы ≤1000 В / м;

е) жер сілкінісінің төзімділігі деңгейі 8 градусқа (көлденең үдеу 0,2 г, тік үдеу 0,1г);

ж) мұздың қалыңдығы ≤10 мм;

h) ауаның ластану деңгейі GB / T 5582 деңгейінде ⅲ деңгейден аспайды;

i) Орнату орны ашық.

Егер пайдаланушыда қоршаған ортаның қолданылуына арналған арнайы талаптар болса, олар лиидон мамандарымен келіссөздер жүргізе алады.

Негізгі ақпарат.

Техникалық параметрлер

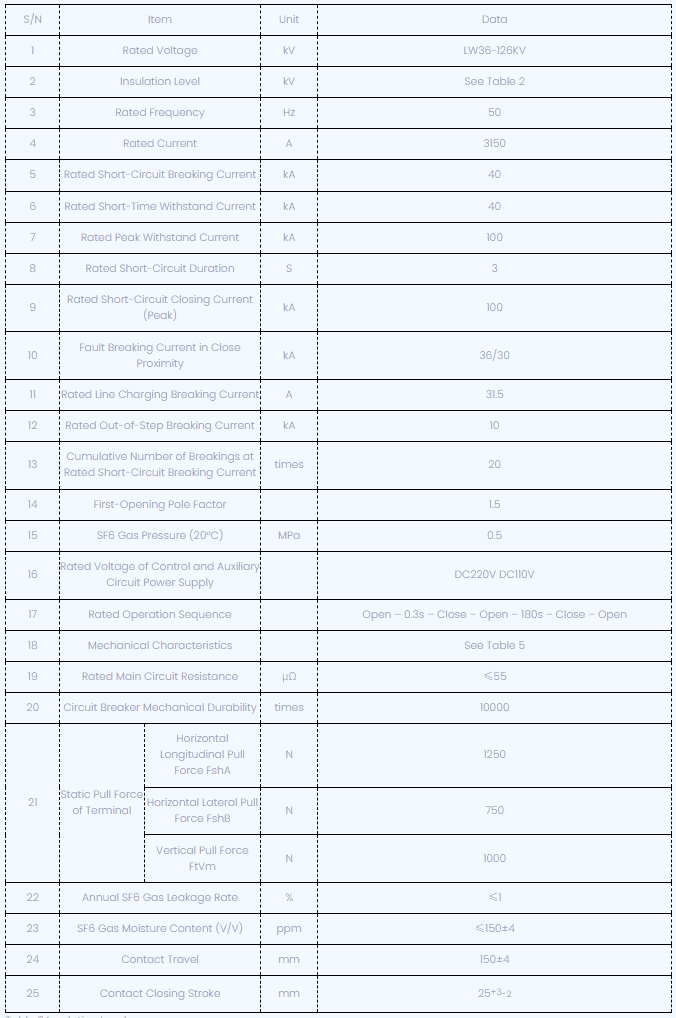

LW36-126 SF6 ажыратқышы Техникалық параметрлер

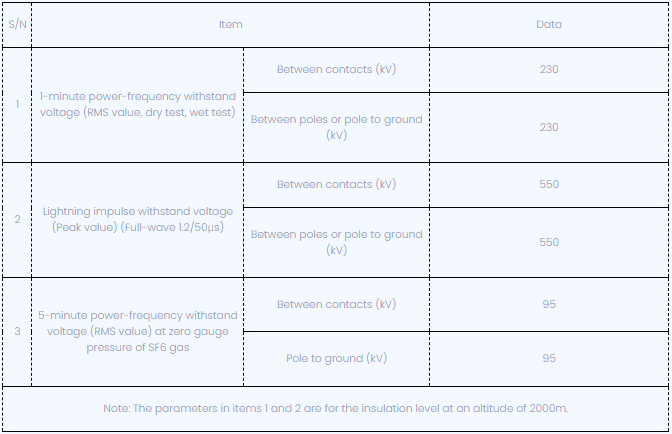

Кесте 2 Оқшаулау деңгейі

Кесте 3 Механикалық сипаттамалары

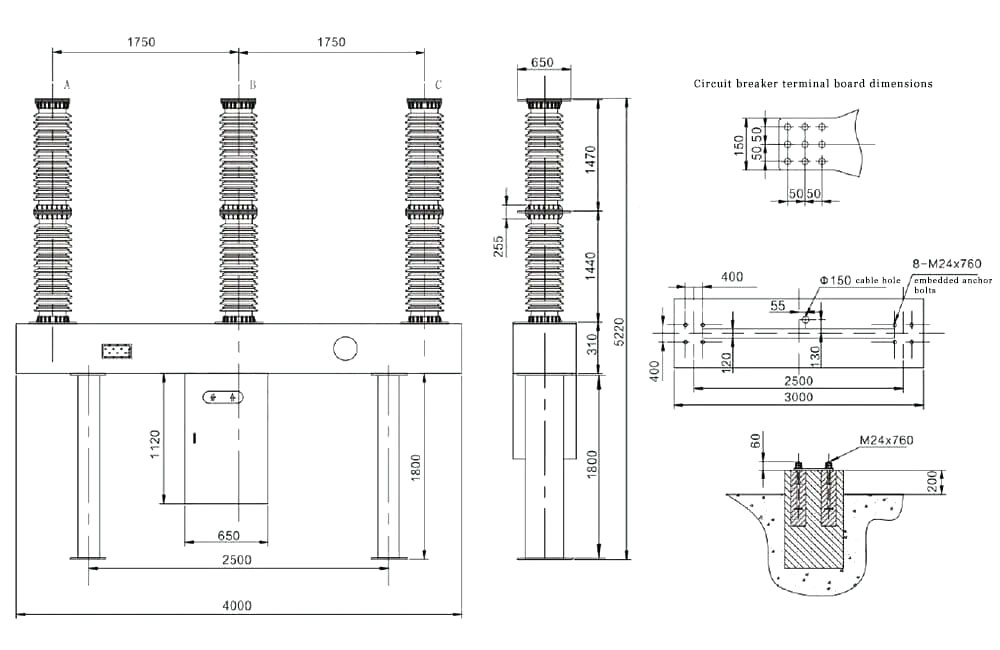

Техникалық сурет

LW36 SF6 ажыратқышы туралы ескерту

Ажыратқыштың моделі және техникалық сипаттамалары;

Бағаланған электр параметрлері (кернеу, ток, сыну тогы және т.б.)

Пайдаланудың экологиялық шарттары (қоршаған орта температурасы, биіктік, қоршаған ортаны ластану деңгейі)

Бағаланған басқару тізбегі Электр параметрлері (энергияны сақтау моторының номиналды кернеуі, катушканың ашылуы және жабылатын кернеуі);

Қосалқы бөлшектердің, арнайы жабдықтар мен құралдардың атауы мен саны (бөлек тапсырыс беруі керек);

Бастапқы жоғарғы терминалдың сым бағыты.

LW36 SF6 ажыратқышы туралы ескерту

Ажыратқыштың моделі және техникалық сипаттамалары;

Бағаланған электр параметрлері (кернеу, ток, сыну тогы және т.б.)

Пайдаланудың экологиялық шарттары (қоршаған орта температурасы, биіктік, қоршаған ортаны ластану деңгейі)

Бағаланған басқару тізбегі Электр параметрлері (энергияны сақтау моторының номиналды кернеуі, катушканың ашылуы және жабылатын кернеуі);

Қосалқы бөлшектердің, арнайы жабдықтар мен құралдардың атауы мен саны (бөлек тапсырыс беруі керек);

Бастапқы жоғарғы терминалдың сым бағыты.

Жиі қойылатын сұрақтар

С: Мен сіздің өнімдеріңіздің бағасын ала аламын ба?

Ж: Қош келдіңіз. Өтінемін, бізге сұрақ-жауап жіберіңіз. Біз сізге 24 сағат ішінде жауап береміз.

С: Біздің логотип / компанияның атын өнімдерге басып шығарамыз ба?

Ж: Ия, әрине, біз OEM қабылдаймыз, содан кейін бізге бренд авторизациясын қамтамасыз ету керек.

С: Сіз өнімді теңшеуді қабылдайсыз ба?

Ж: Ия, әрине, нақты сызбалармен немесе параметрлермен қамтамасыз етіңіз, біз сіздерді бағалаудан кейін айтамыз.

С: Қорғасын уақыты қандай?

Ж: Қорғасын уақыты тапсырыс берілген мөлшерге байланысты, әдетте, төлемді алғаннан кейін 7-20 күн ішінде байланысты.

С: Сіздің сауда терминдеріңіз қандай?

Ж: Біз EXW, FOB, CIF, FCA және т.б. қабылдаймыз.

С: Сіз дайын өнімді тексересіз бе?

Ж: Иә, өндіріс пен дайын өнімнің әр сатысы жеткізілім алдында QC департаменті тексеріледі. Жөнелтілім алдында біз сіздің анықтамалық есептеріңізді қамтамасыз етеміз

С: Сатудан кейінгі сапа мәселелерін қалай шешуге болады?

Ж: Сапа мәселелерін суретке түсіріңіз және бізге тексеру және растау үшін бізге жіберіңіз, біз сізге 3 күн ішінде қанағаттанарлық шешім қабылдаймыз.
