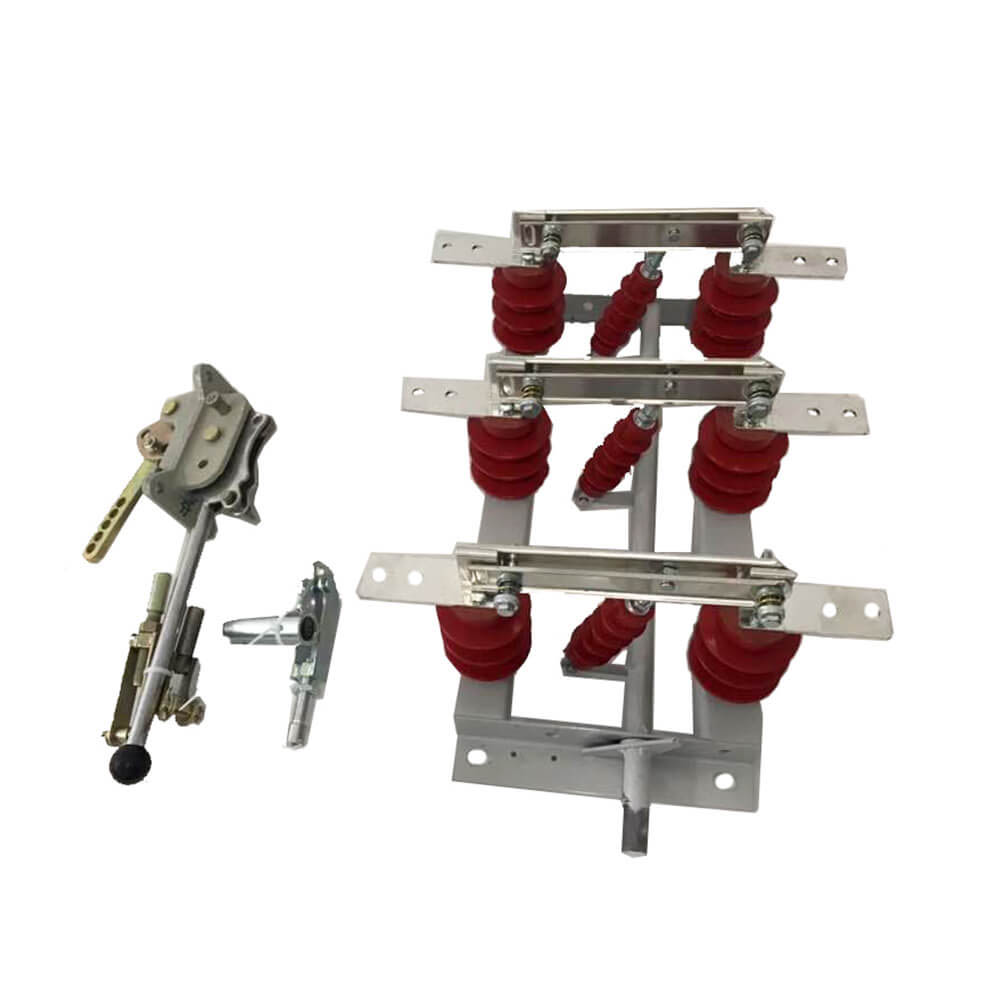

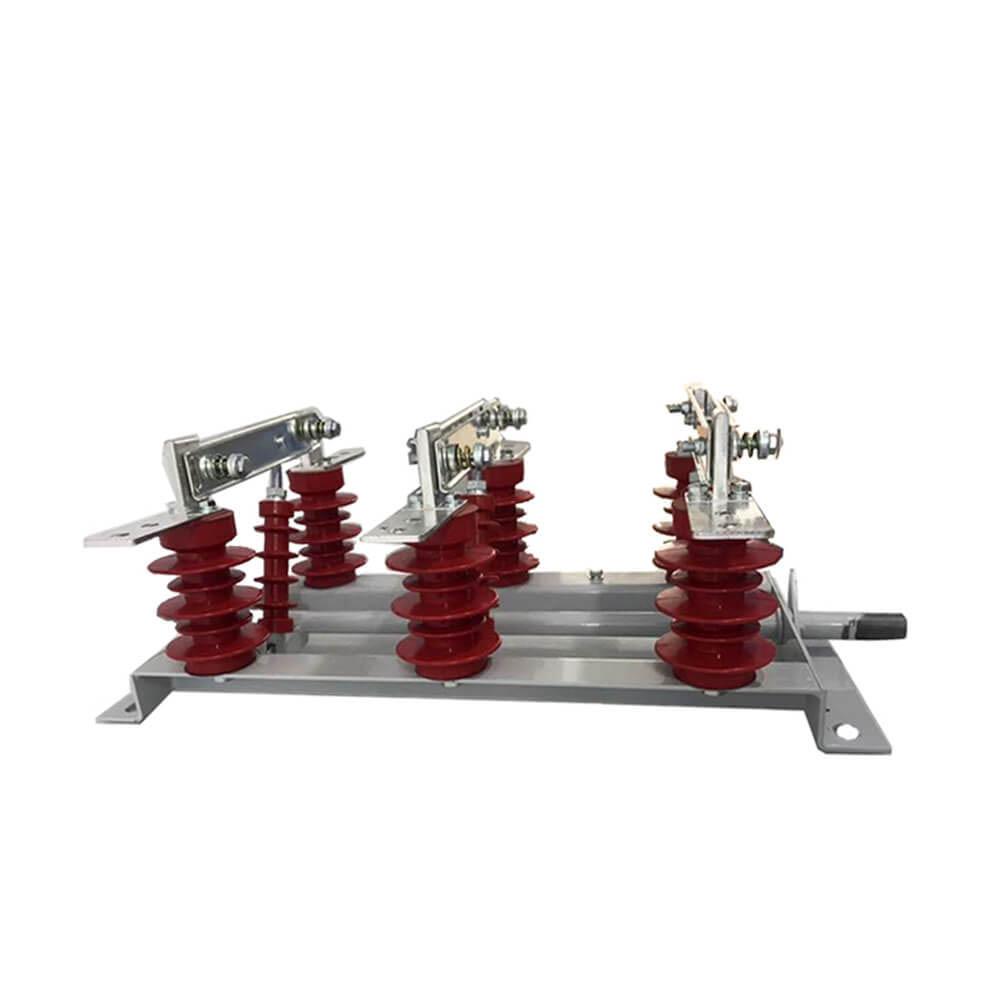

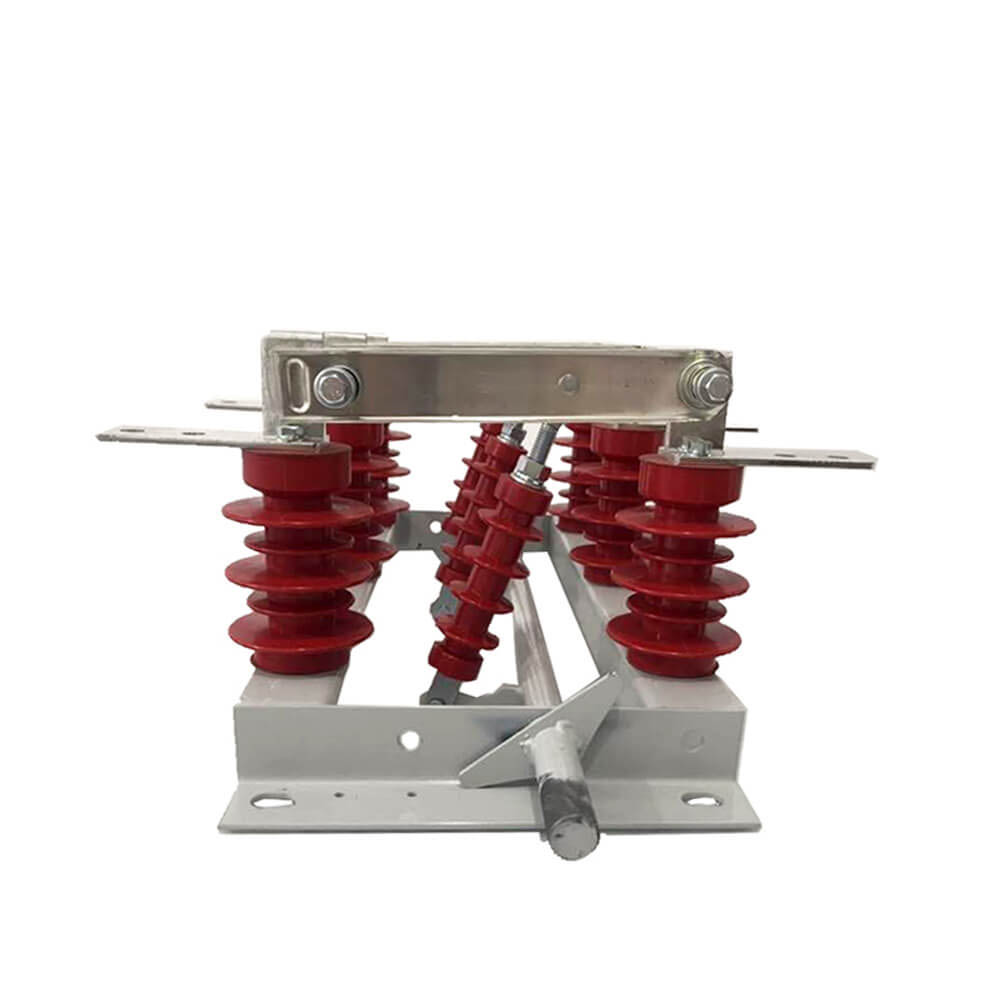

GN19-12 / 400, 630, 1000, 1250 типті ажыратымдылық қосқышы әр фаза үшін екі тірек оқшаулағыштарының негізіне бекітілген. (GN19-12C / 400, 630, 1000, 1250 түрі бір тірек оқшаулағыштары бар және бір фарфордан жасалған оқшаулағыш бар.) Үш фаза параллель орнатылады, ал өткізгіш бөлігі контактілердің пышақтары мен контактілерді ұстаушылардан (немесе өткізгіш өзектерден) тұрады. Контакт пышағының әр фазасы галстук оқшаулағыштың ортасына қосылған, оқшаулағыш байлаңыз және қосылған шпиндельдің түбіне орнатылған. Шпиндель қосылатын ROD (пайдаланушы берілген) және CS6-1 қозғалмалы механизм түріне тұтқасы арқылы қосылған. Байланыстыратын контакт пышағы екі сықылған мыс табақшадан тұрады, бұл төменгі температураны төмендету үшін контакт пышағының жылу бөлігін арттырады, сонымен қатар коммутатордың динамикалық тұрақтылығы жақсарады. Контакт пышағының бір ұшында контакт блогына (немесе өткізгіш өзекке) бекітілген болтпен (орамал) бекітіледі. GN19-12 / 1000, 1250 магниттік құлып тақтайшасын орнатумен байланыста, сонымен қатар магниттік құлып тақтайшасының мақсаты - аралығындағы екі ойық пышақты жақсарту үшін үлкен қысқа тұйықталу тогы тарту. GN19-12 / 400, 630 ажыратқышы ток арқылы аз ғана шектеулер бар, сондықтан магниттік құлыптау тақтасын қосудың қажеті жоқ.
1. Оқшаулау және қауіпсіздік: ажыратқаннан кейін, сенімді оқшаулайтын алшақтық белгіленеді
2. Жолды коммутациялау: қосқыш және желіні пайдалану талаптарына сәйкес қосыңыз.
3
4. Трансформатордың қызықты тогы: әр түрлі құрылымдық типтердің нақты жағдайларына байланысты, ол белгілі бір қуаттылықтардың трансформаторларының жүктеме қозғалу тогын ауыстыра алады.
Орташа кернеудің изоляторларының түрлері
Орташа кернеудің изоляторларын орнату әдістері негізінде сыртқы және жабық түрлерге бөлуге болады:
- Орташа кернеудің изоляторлары: жел, жаңбыр, қар, қар, кір, қан, конденсация, мұз, мұз және аяз сияқты табиғи факторларды қарсы алуға қабілетті.
- Ішкі қабатты изолят изоляторлары: жабық ортаға жарамды, әдетте, оқшаулауды қажет етеді.
Оқшаулауды қолдау құрылымына сүйене отырып, оларды әрі қарай бөлуге болады:
- Бір бағанды оқшаулау қосқышы: электр оқшаулау, кеңістікті үнемдеу, кеңістікті үнемдеу, байланыстырушы өткізгіштерді азайту, әсіресе ашық кернеудің берілуін қамтамасыз ету, әсіресе ашық ажырату күйлерін қамтамасыз ету.
- екі бағанды оқшаулау қосқышы: жоғары тұрақтылықты қамтамасыз ететін жоғары ток сұраныстар үшін қолайлы.
- Үш бағанды оқшаулау қосқышы: ең күрделі электрлік жүйелер үшін жарамды, тиеу қабілеттілігі мен сенімділігі.
1: Қауіпсіз оқшаулау функциясы - электр жабдықтарына техникалық қызмет көрсету кезінде ол техникалық қызмет көрсету персоналының қауіпсіздігін қамтамасыз ету үшін нақты электр алқабын және ажырату нүктесін ұсынады.
2: операциялық шектеулер - оқшаулау қосқышы жүктеме кезінде жұмыс істей алмайды; Оны жүктеме ағындарын немесе қысқа тұйықталу тогын бұзу немесе жабу үшін қолдануға болмайды. Арк сөндіргішпен жабдықталған оқшау коммутаторлар шағын жүктемелер мен түсірілмеген сызықтармен жұмыс істей алады.
Қуат қосулы жұмыс: алдымен оқшаулағыш қосқышты жауып, ажыратқышты немесе жүктеме қосқышын жабыңыз.
Қуатты өшіру әрекеті: алдымен ажыратқышты ашыңыз немесе жүктеме қосқышын ашып, оқшаулағыш қосқышты ашыңыз.
Оқшаулау қосқышын таңдаған кезде оның кернеулі кернеу, ағымдық ток, динамикалық тұрақтылық тогының, және жылу тұрақтылығының ағымдағы екендігіне көз жеткізіңіз. Оқшаулау қосқышының негізгі рөлі - қауіпсіз техникалық қызмет көрсетуге мүмкіндік беретін жүктемесіз тізбектерді ажырату. Оқшаулау қосқышын пайдаланбас бұрын, ажыратқыштың тізбекті ажыратқанына көз жеткізіңіз.
Оқшаулау қосқышында мамандандырылған ARC сөндіргіш құрылғы жоқ; Жабдықтар мен персоналдың қауіпсіздігін қамтамасыз ету үшін оны жүктеме немесе қысқа тұйықталу жағдайында пайдаланбаңыз.
 |
 |
 |

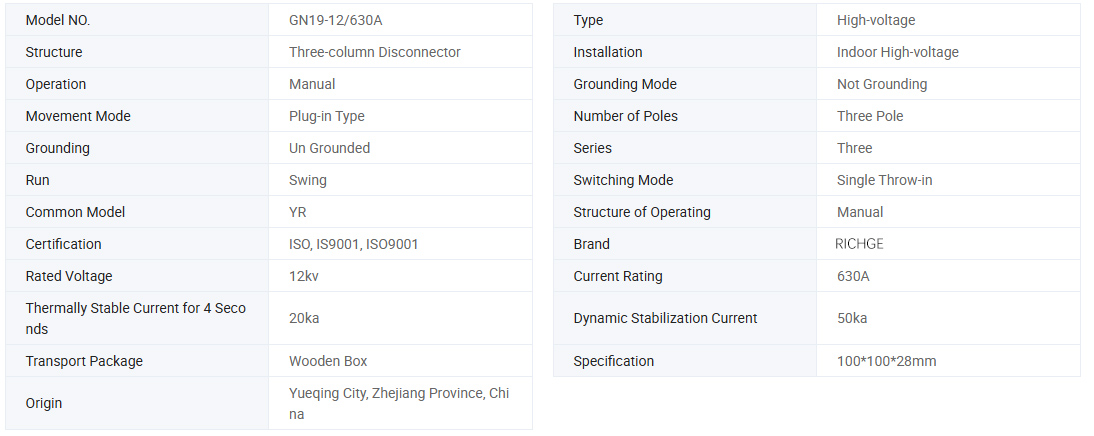

| Улгі |
Номиналды кернеу (кВ) |
Номиналды ток (A) |
Қысқа мерзім ішінде токқа төтеп береді (/ 4s) |
Ағымдағы ең жоғары шың () |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12C / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Қоршаған орта температурасының жоғарғы шегі + 40 ₸, төменгі шегі - лимит -l0 ℃, Ескерту: сақтау және тасымалдау -25 ℃
2. Биіктік 1000м-ден аспайды
3. Салыстырмалы ылғалдылық: тәуліктік орташа есеппен 95% -дан аспайды, ай сайын орташа айлық 90% -дан аспайды
4
5. Айналадағы ауа коррозиялық немесе жанғыш газдардан, су буларынан және басқа да айқын ластанудан босатылуы керек.
6. Тұрақты және зорлық-зомбылық жоқ.
Ескерту: Егер жоғарыда көрсетілген шарттарға сәйкес келмесе, мәселені шешу үшін өндірушіден кеңес алыңыз
● OEM & ODM қабылдаңыз: Иә
● сертификат: ce, тестілеу туралы есептер
● өндіріс уақыты: 7 ~ 12 жұмыс күні
● Кепілдік мерзімі: 12 ай
● Жеткізу мерзімі: 15 күн
● Осы қосқышқа тапсырыс берген кезде, модель сипаттамасын, номиналды кернеуді, бағаланған ток және басқа техникалық мәліметтерді көрсетіңіз.
● Егер арнайы талаптар болса, сіз оларды шешуге келіссөздер жүргізе аласыз.
